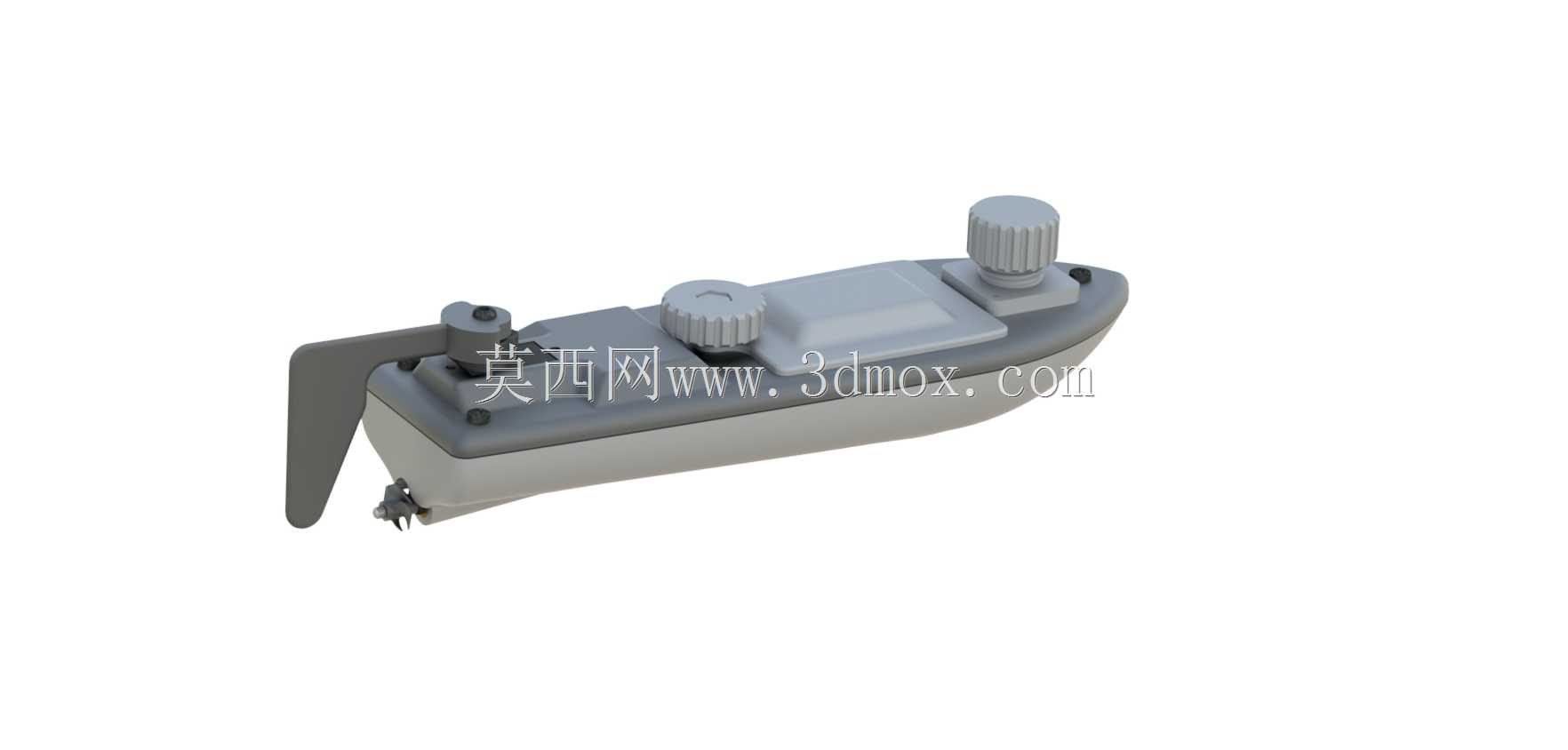

迷你遥控无线电导航小船结构设计

　　这款小型水面航行器的结构设计，核心面向平静内水区域的业余航海模型应用场景，整体采用紧凑化的集成布局思路，将动力单元、控制模块、转向机构全部整合在狭长的单体船壳内部，最大化压缩设备占用空间，同时保证航行过程中的重心稳定。从实际使用维度看，该结构可作为3D打印制作实体船模的核心设计参考，也可用于小型水面探测装置的载体原型验证，适配低流速的池塘、人工湖等静水水域作业需求，转向舵片布置在船尾侧部，采用悬臂式安装结构，直接与舵机输出轴联动，省去了复杂的传动连杆组件，既降低了装配难度，也减少了航行过程中的传动间隙，提升转向响应的灵敏度。

　　船身主体采用上窄下宽的流线型剖面设计，底部带有轻微的V型过渡，能够在低速航行时减少水面兴波阻力，同时提升航行过程中的抗侧倾能力，船首做了圆弧收窄处理，避免航行时水流直接冲击船首造成抬头现象，保证航行姿态平稳。顶部的两个旋钮式结构分别为舱盖锁紧机构与天线调节基座，舱盖采用卡扣式密封设计，与船身上沿的贴合面预留了密封胶圈安装槽，能够在日常航行时阻挡溅起的水花进入舱内，保护内部的电子元件；天线基座采用可旋转阻尼结构，能够根据航行环境调整天线的倾斜角度，优化无线电信号的接收范围，避免船体结构对信号造成遮挡。

　　动力推进单元布置在船尾底部的凹陷舱位内，采用内置式电机搭配小型螺旋桨的布局，螺旋桨外缘与船底平面保持齐平，既能够保证推进效率，也可以避免航行时螺旋桨触碰水下杂物造成损坏，电机安装位预留了减震垫安装空间，能够抵消电机高速运转时产生的震动，减少船体共振对无线电接收模块的干扰。从安装边界来看，整船的长度控制在适合单人手持操作的尺寸范围内，船身最大宽度满足常规桌面级FDM3D打印机的成型尺寸要求，所有外露的功能部件均采用无突出锐角的圆滑过渡设计，避免装配和操作过程中划伤手部，船身内部的电子设备安装位做了分区处理，电池仓、接收板仓、舵机仓之间设置有隔断筋位，既可以提升船壳的整体结构强度，也能够避免不同部件之间的走线干扰，同时方便装配时的部件定位。转向舵片采用下探式设计，舵面下缘略低于螺旋桨的最低位置，在低速航行时能够获得足够的水流作用力，保证小半径转向的操控精度，舵片与船身的连接位设置有耐磨轴套，长时间转动也不会出现轴孔磨损导致的舵位偏移问题。船身上部的凸起式指挥台结构做了等比例仿真处理，在还原实船外观特征的同时，内部可作为走线的容纳空间，将天线、舵机的连接线全部隐藏在结构内部，避免外露线路影响航行时的水流状态，也提升了整体外观的整洁度。

　　整套结构的壁厚设计充分考虑了3D打印的工艺特性，船身主体壁厚均匀，避免打印过程中出现壁厚突变导致的翘曲变形，所有的安装孔位均预留了足够的装配公差，适配常规的标准紧固件，不需要二次加工即可完成整船的装配调试，对于模型爱好者来说，既可以直接按照结构打印组装成可航行的RC船模，也可以在此基础上拓展搭载小型摄像头、水质传感器等功能模块，拓展其在小型水面作业场景下的应用可能。在航行稳定性的设计考量上，整船的重心布置在船身中前部偏下的位置，配合船底的压载舱预留空间，用户可以根据自身搭载的设备重量调整压载物的位置，保证船身的吃水线处于设计位置，避免出现头重脚轻或者尾部下沉的问题，船身两侧的舷墙结构做了加高处理，在小幅度侧倾时能够阻挡水流涌上甲板，减少舱内进水的风险。
