紧凑型平行轴齿轮减速传动装置

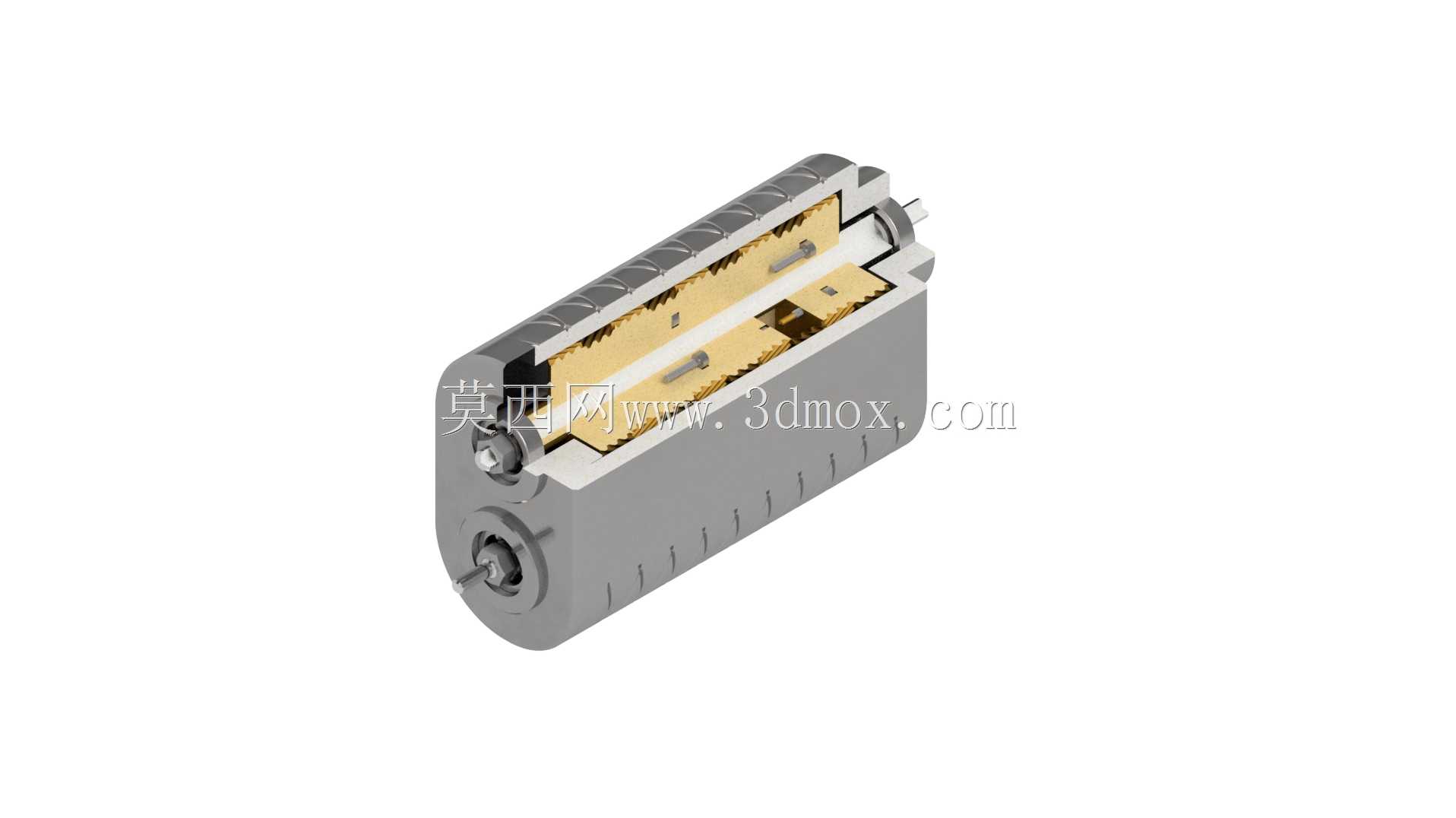

　　在小型动力传输系统里，空间受限往往是结构布置最先遇到的矛盾。这个平行轴齿轮减速装置采用扁平长条形壳体，把输入轴、中间齿轮组和输出轴压缩在同一狭长腔体内，适合安装在设备侧壁、机构夹层或对厚度方向有严格限制的工位。输入端与输出端布置在壳体同一侧的两个轴伸位置，轴间距经过匹配，既保证齿轮有足够的啮合包络，又避免外壳外轮廓过度外扩。从剖视结构看，内部采用多级直齿圆柱齿轮传动，动力由小齿轮传入，经过中间轴逐级放大扭矩，最后由输出轴传出。齿轮与轴之间通过键或过盈配合传递扭矩，轴系两端设置轴承支撑，以控制径向跳动并降低啮合噪声。壳体侧壁带有均匀分布的刻度或加强槽，既提高薄壁壳体的刚性，也可在装配时作为位置参考。

　　上盖与箱体结合面围绕齿轮腔形成封闭边界，能够储存润滑脂或润滑油，并防止粉尘、切屑进入啮合区。对于轻载、间歇运转的机构，这种封闭结构可以显著减少维护频率；在连续运转场景下，则需要结合齿轮线数、模数和转速校核热平衡，必要时在壳体上增加散热筋或通气结构。设计这类减速装置时，不能只看传动比。齿数分配直接影响总减速比、单级负载和箱体长度；模数选择要同时满足齿根弯曲强度和中心距限制；轴承位置则决定轴的挠度边界。若输出端承受悬臂负载，应尽量让输出轴承靠近安装面，缩短轴伸悬长；若输入端连接电机或同步带轮，则要校核输入轴的径向力，避免小齿轮偏载造成局部点蚀。壳体外形虽然简单，但安装边界必须明确：两侧轴伸的同轴度、结合面平面度、

　　安装孔位公差以及齿轮顶圆与壳体内壁的间隙，都会影响实际装配。狭长结构对轴的刚性要求更高，中间轴若跨距过大，齿轮啮合印痕会向齿端偏移，长期运行容易产生冲击和噪声。因此在三维建模阶段，应把齿轮、轴、轴承、紧固件和壳体作为完整装配体验证，检查转动极限位置、干涉区域和润滑空间。该装置常见于小型输送机、自动给料机构、实验设备、轻工机械以及需要降低转速并提升扭矩的传动单元。它的价值不在于追求极高功率密度，而在于用规则、紧凑、易加工的结构，在有限空间内完成稳定的速度转换。工程选型时，可根据输入转速、目标输出转速、负载扭矩和工作制确定级数与齿宽；制造时则需关注齿轮热处理、壳体加工基准和轴承孔同轴度。整体结构没有复杂曲面，剖视后传动链清晰，便于进行运动仿真、干涉检查、BOM拆分和工程图输出，也适合作为理解平行轴减速器内部布局的参考结构。
