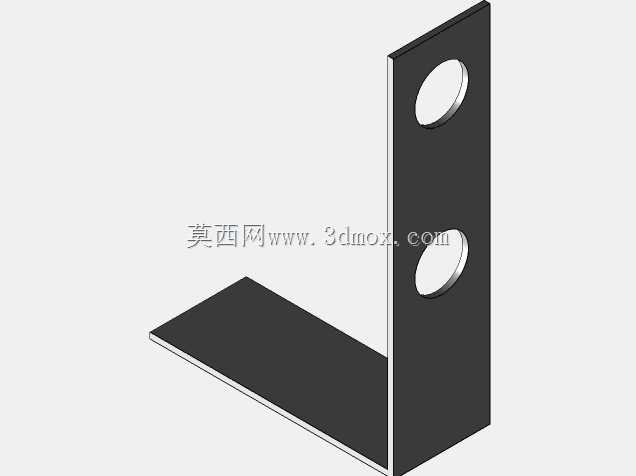

船舶L型直角桁格加强结构设计

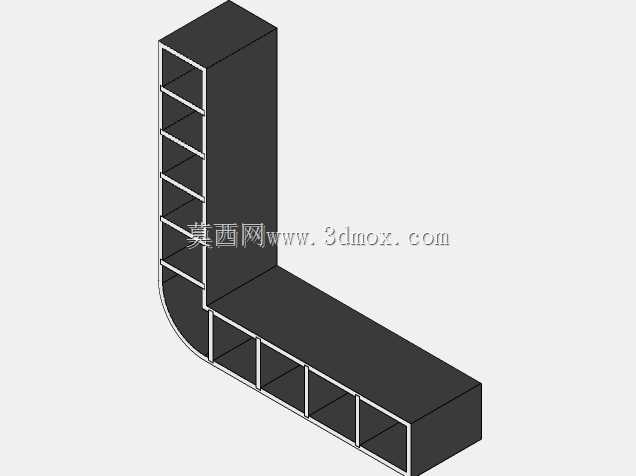

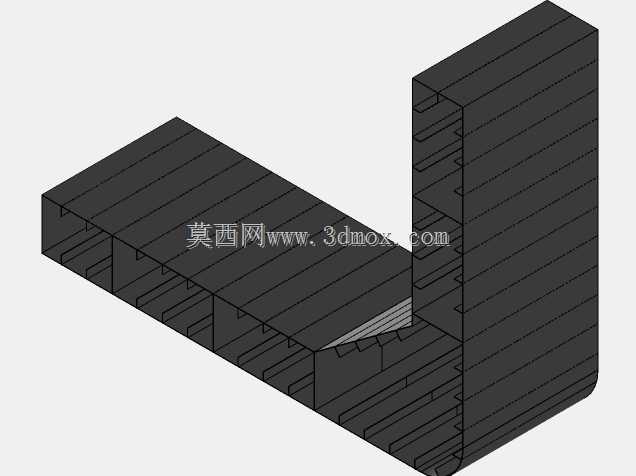

　　在船舶舱室与舷侧结构的设计环节，直角转角区域的结构加强一直是船体结构设计中需要重点考量的部分，常规的平直桁梁在转角位置如果直接拼接，很容易出现应力集中的问题，尤其是在船舶航行遭遇波浪载荷、横摇纵摇复合作用力的时候，转角焊缝位置的疲劳损伤风险会大幅提升，本次设计的L型桁格加强结构，正是针对船舶直角转角区域的载荷传递需求开发的专用结构件。从结构形式来看，该构件采用等截面矩形空心型材作为主体框架，在垂直段与水平段的转角位置采用圆弧过渡的连接形式，避免直角拼接带来的应力突变，整个构件的内部沿型材长度方向均匀设置横向隔板，将空心型材的内部分隔为多个独立的封闭格室，这种格室结构一方面可以大幅提升构件的截面惯性矩，在同等材料用量的前提下提升构件的抗弯、抗扭性能，另一方面封闭格室也能在船舶舱室结构中起到一定的隔振、降噪作用，减少航行过程中结构传递的振动噪声。

　　在实际船舶应用场景中，这类结构通常会被布置在舱壁与甲板的直角交接位置、舷侧纵桁与肋骨的转角连接位置、上层建筑围壁与甲板的连接节点处，作为主要的传力构件，将甲板承受的货物载荷、人员活动载荷、设备载荷平稳传递到舷侧肋骨与舱壁结构上，同时在船舶发生碰撞、搁浅等极端工况下，这类带内部格室的加强结构也能通过自身的塑性变形吸收部分冲击能量，提升船体结构的破损安全性。设计过程中首先需要匹配安装位置的边界尺寸，垂直段的长度需要对应舱壁的高度方向安装空间，水平段的长度需要匹配甲板或纵桁的横向安装跨度，转角位置的圆弧半径需要根据所在位置的应力集中系数计算确定，避免圆弧半径过小导致应力缓解效果不足，或是半径过大占用过多舱内有效使用空间。内部横向隔板的间距设置需要结合型材的截面尺寸计算，间距过大会导致型材壁板在受压工况下出现失稳鼓曲的问题，间距过小则会造成材料浪费，增加船体的自重，设计时通常会根据所在位置的计算载荷，按照板格的临界屈曲应力公式推导最优的隔板间距，保证每个独立格室的壁板都能满足屈曲强度要求。构件的截面尺寸选择需要匹配船体结构的规范要求，型材的壁厚需要考虑腐蚀余量的预留，因为船舶运营环境中存在盐雾、海水腐蚀的问题，通常会在计算所需壁厚的基础上增加一定的腐蚀裕量，保证结构在整个设计寿命周期内都能满足强度要求。

　　安装时该构件通常采用焊接的方式与相邻的船体结构连接，垂直段的端部与上端的甲板横梁或舱壁扶强材焊接，水平段的端部与舷侧肋骨或纵舱壁的扶强材焊接，转角位置的圆弧段需要与相邻的船体板件密贴，保证载荷传递的连续性，内部的隔板在装配时需要与型材的壁板采用连续角焊缝连接，避免隔板与壁板之间存在间隙导致腐蚀介质积存，同时也能保证格室的结构整体性。在不同类型的船舶上，这类结构的尺寸参数会有明显的差异，小型内河船舶的舱室转角加强结构尺寸相对较小，型材截面边长通常在数百毫米级别，而大型远洋货轮、海工平台的舱室转角加强结构尺寸会更大，部分关键位置的加强结构截面边长甚至可以达到米级，内部隔板的厚度也会根据载荷等级相应提升。

　　这类格室式转角加强结构相比传统的拼接式角钢、球扁钢加强结构，在相同重量下的结构刚度可以提升30%以上，同时转角位置的应力集中系数可以降低40%左右，能够有效减少船体结构在长期运营过程中的疲劳裂纹产生概率，降低船舶运维过程中的结构检修工作量。在三维建模过程中，需要重点保证转角圆弧段的曲面连续性，以及内部隔板与外壁板的垂直精度，避免建模过程中出现壁厚不均、隔板错位的问题，因为这些建模误差如果直接导入生产环节，会导致后续数控切割、装配焊接时出现尺寸偏差，影响构件的最终安装精度与结构性能。建模时还需要考虑焊接坡口的预留位置，在构件与其他船体结构连接的端部位置预留符合焊接工艺要求的坡口尺寸，减少后续生产环节的二次加工工作量。对于有轻量化要求的高速船舶，这类结构还可以在格室内部填充轻质阻尼材料，进一步提升结构的减振降噪性能，同时不会过多增加船体的自重，满足高速船舶的重量控制要求。
