船用重型绑扎单滑轮索具结构设计

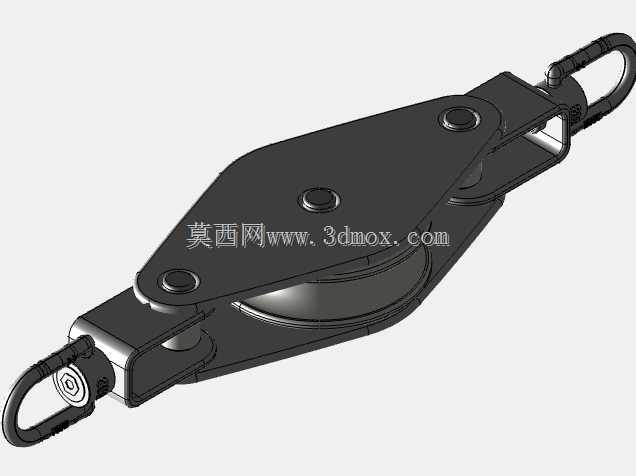

这款单滑轮索具主要面向船舶系泊、甲板货物绑扎、临时起重导向场景设计，区别于常规起重滑轮的大载荷冗余设计，该结构更侧重绑扎作业场景下的侧向受力适应性与快速挂接需求。从结构细节来看，整体采用对称式夹板铆接结构，两片主夹板通过三个均布的铆接销轴完成刚性连接，中间预留滑轮的转动间隙，滑轮槽型适配直径8-14mm的纤维绳或细钢丝绳，槽底做圆弧过渡处理，避免绳索在受力偏角时出现硬折损伤。两端的挂接结构采用带弹簧防脱卡的D型卸扣式吊耳，一端为固定铆接结构，另一端可绕端部销轴小角度转动，能够适配不同角度的牵拉载荷，减少索具本身受到的附加弯矩。

在实际甲板作业场景中，这类单滑轮常被用于改变绑扎索的牵拉方向，比如在舱内固定异形大件货物时，受舱壁结构限制无法直接牵拉索具，就可以通过该滑轮将牵拉方向调整到绞盘或张紧器的施力方向，相比直接将绳索搭在舱壁棱角处，能够减少70%以上的绳索磨损，同时降低牵拉过程中的摩擦阻力，让张紧作业更省力。设计时特意将夹板外侧做了大圆角钝化处理，所有外露的铆接端头都做了沉头打磨，避免在船舶晃动作业时刮擦作业人员的防护服或者刮伤货物表面的防护涂层，这一点在精密设备甲板运输的绑扎作业中尤为重要。

从安装边界来看，整体闭合状态下的长度适配常规船用绑扎索的挂点间距，滑轮的转动间隙控制在0.8mm以内，既保证滑轮转动顺畅无卡滞，又避免间隙过大导致绳索在偏载时卡入夹板与滑轮的缝隙中。两端吊耳的内孔直径适配标准的船用卸扣销轴，不需要额外加工转接件就可以直接和现有船上的索具配套使用，夹板的厚度经过强度校核，在额定载荷下的变形量控制在0.2mm以内，不会因为长期受载出现夹板张开导致滑轮脱出的问题。

设计过程中特意优化了滑轮的轴承结构，采用自润滑的滑动轴承配合，不需要定期加注润滑脂，能够适应海上高盐高湿的作业环境，避免因为润滑脂干涸导致滑轮卡滞，减少日常维护的工作量。端部的防脱卡簧采用不锈钢材质，弹力经过反复调试，既能够在挂接后自动复位防止吊点脱出，又不会因为弹力过大导致单人单手操作时难以打开挂接，适配高空、舷边等单手作业的场景需求。另外，整体结构没有易脱落的小零件，所有连接销轴都做了端部铆边处理，即使在长期振动的船舶环境下也不会出现销轴窜出脱落的问题，避免高空坠物的安全隐患。

在选型适配时需要注意，这款滑轮的额定载荷匹配常规的货物绑扎受力需求，不适合作为主起重滑轮承载大吨位动态载荷，其侧向承载能力约为正向额定载荷的30%，能够应对绑扎作业中常见的索具偏角问题，但如果长期处于大角度侧向牵拉状态，需要额外校核夹板的受力变形情况。滑轮槽的表面做了硬质氧化处理，硬度达到HV400以上，能够耐受钢丝绳的长期摩擦，使用寿命比普通钢制滑轮提升两倍以上，同时整体重量控制在较低水平，单人可以轻松携带和挂接，适合船上多点位绑扎作业时的频繁移位使用。
