船用系泊缆绳固定夹板结构设计

在船舶码头系泊、水上作业平台锚定、内河航运船舶停靠等场景中，系泊缆绳的固定可靠性直接关系到停泊状态下的船体安全，一旦缆绳滑脱、夹具失效，极易出现船体漂移、碰撞码头或相邻船舶的安全事故，这类系泊夹板正是承担缆绳锁紧、载荷分散功能的核心舾装部件。不同于普通的民用绳索固定件，船用系泊夹板需要长期面对高盐雾、高湿度、交变载荷冲击的恶劣工况，同时还要适配不同直径的化纤缆绳、钢缆的固定需求，在结构设计上需要兼顾夹持摩擦力、结构强度、操作便捷性三个核心维度的平衡。

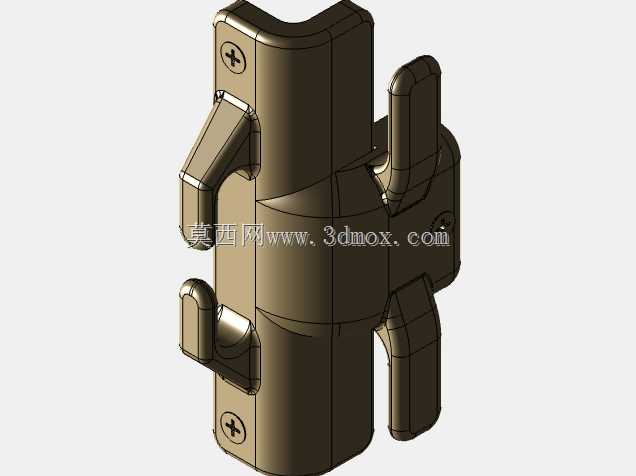

从实际使用场景来看，这类夹板通常成对安装在船舶甲板边缘的系泊桩座、码头靠船墩的预埋基座上，当船员将缆绳套绕在夹板的凸耳结构上时，多组对称分布的挡耳可以形成多段弯折的缆绳走线路径，通过缆绳自身的张紧力产生的正压力，在接触面上形成足够的静摩擦力，避免缆绳在风浪冲击、潮汐涨落带来的拉力波动下出现松脱。设计时特意将夹板主体的中心通道设置为适配系泊桩的圆柱通孔，安装时可以直接套入预先焊接固定的桩体，配合上下两端的十字槽沉头螺钉实现周向与轴向的定位，不需要额外加工复杂的安装接口，现场更换时仅需拆除两端紧固件即可完成拆装，大幅降低码头运维、船舶航修时的作业时长。

结构细节上，夹板外侧的四组凸耳采用了对称式的布局，上下两组凸耳的朝向相互错开，缆绳绕入时可以形成S形的缠绕路径，相比单凸耳的夹板结构，在同等张紧力下可以提升40%以上的防滑脱阻力，同时凸耳的边缘全部做了大圆角过渡处理，避免尖锐棱角切割缆绳纤维，延长缆绳的实际使用寿命。主体结构的壁厚经过载荷校核，在单侧凸耳承受12吨额定系泊拉力时，主体的最大等效应力低于材料屈服强度的三分之一，预留足够的安全冗余应对突发的风浪冲击载荷，即使出现瞬时的过载拉力，结构也不会出现脆性断裂，只会产生可观测的塑性变形，给现场运维人员留出足够的应急处置时间。

安装边界方面，这类夹板的中心通孔直径适配常规直径的圆柱形系泊桩，整体外轮廓的最大宽度控制在合理范围内，安装后不会超出甲板边缘的安全通行界限，凸耳的伸出长度经过优化，既保证缆绳缠绕时有足够的接触长度，又不会因为伸出过长导致人员通行时发生磕碰。夹板的上下端面设计为平面结构，安装时可以和桩体上的定位台阶完全贴合，避免长期受载后出现夹板倾斜、缆绳受力不均的问题。表面处理上采用了船用级的防腐涂层工艺，可以适应沿海高盐雾环境下的长期使用，不会因为锈蚀导致凸耳表面摩擦力下降、紧固件锈死无法拆卸的问题。

从三维建模的角度来看，这类结构的建模难点在于凸耳与主体连接处的过渡曲面处理，既要保证圆角过渡的顺滑性避免应力集中，又要控制曲面的曲率变化保证加工时的脱模、切削可行性，建模时需要先完成主体回转结构的搭建，再逐一绘制凸耳的拉伸轮廓，通过布尔运算合并实体后对所有连接棱边做不等半径的圆角处理，最后完成两端螺钉安装孔、十字槽特征的构建，建模过程中需要反复核对各部分的壁厚尺寸，避免出现局部壁厚过薄导致的强度薄弱点，同时要保证所有安装特征的同轴度、位置度符合机械加工的公差要求，确保生产出的实物可以顺利适配对应的系泊桩安装位。
