起重吊装用滑轮组绑定骨骼模块结构

　　在船舶甲板吊装、厂区重型物料移位、小型设备安装就位这类需要频繁调整起吊受力点的作业场景里，这类滑轮组配套的绑定骨骼模块，是衔接起重索具与动滑轮组的核心受力构件，很多现场作业里出现的索具磨损、起吊偏载问题，往往都和绑定模块的结构设计不合理有直接关系。做这个结构的三维建模时，最先要明确的是它的实际受力逻辑：模块不是单独承力的零件，而是要把多股起重索的拉力均匀分散到滑轮组的架体上，同时要给索具留出足够的摆动余量，避免起吊过程中索具和金属棱边发生硬摩擦，这也是很多新手做同类结构时容易忽略的点——只考虑静态装配关系，没算作业状态下索具的偏摆角度边界。从结构功能上看，这个模块的核心作用有两个，一是作为索具的定位基准，让每一段绑定在滑轮架上的绳索都能保持预设的缠绕角度，不会因为起吊过程中的载荷波动出现索具错位、滑脱的问题；二是作为受力传递的中间载体，把索具上的集中载荷拆分后传递到滑轮组的两侧架体上，避免局部应力集中导致架体变形。设计的时候特意在模块和索具接触的位置做了圆弧过渡的限位槽，槽的深度刚好能卡住常用直径的编织起重索，既不会因为槽太浅导致索具脱出，也不会因为槽太深卡滞索具的滑动，影响滑轮组的省力效率。

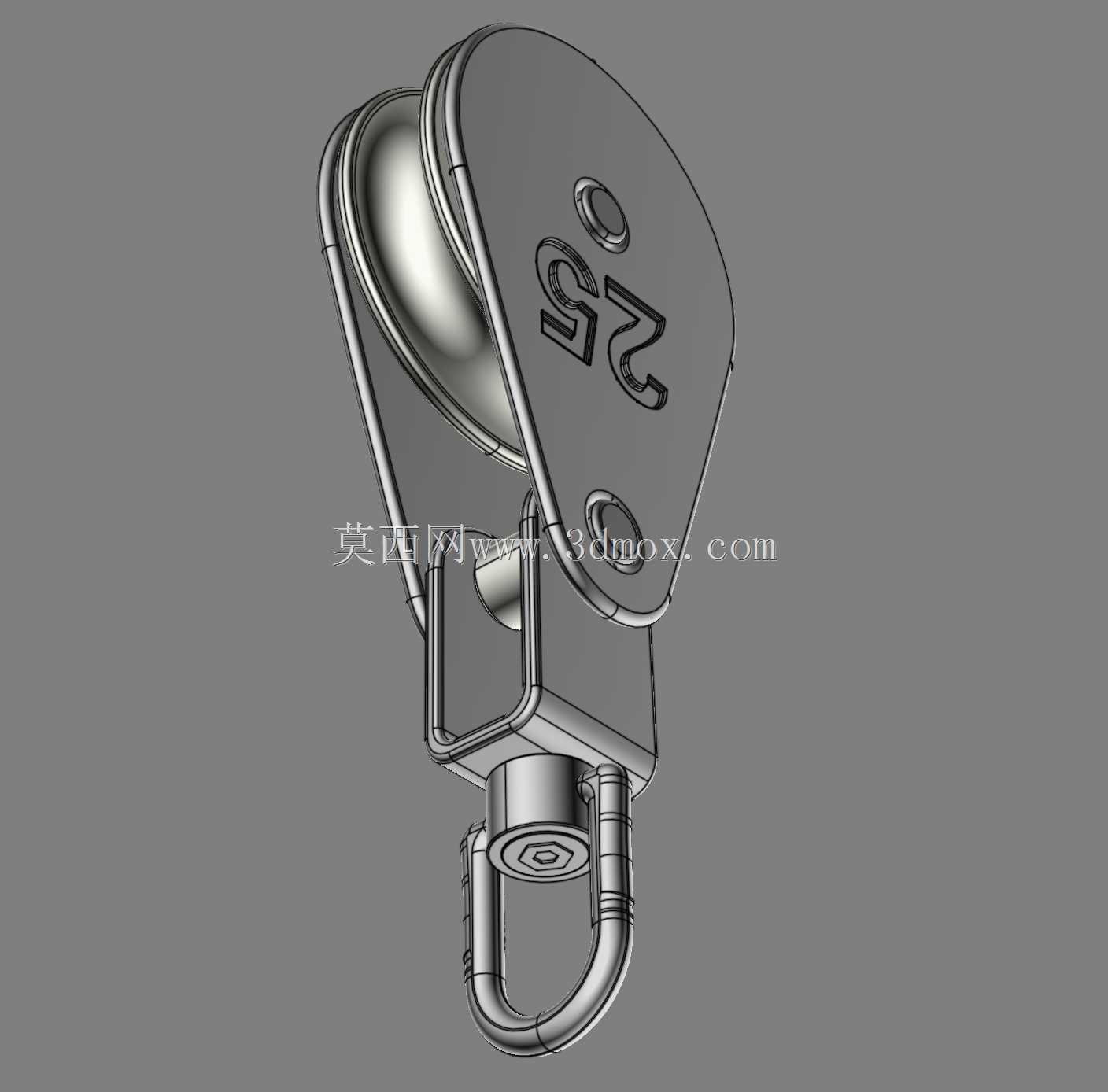

　　关于安装边界的考量，这个模块的外形尺寸是完全匹配对应规格的polispast滑轮组架体的，模块两端的连接耳孔和架体上的安装销轴是间隙配合，装配时不需要额外修配，直接穿入销轴后加装开口销就能完成固定；模块整体的外轮廓没有超出滑轮架的侧边平面，这样在滑轮组收放、或者穿过狭窄吊装空间的时候，不会因为模块突出发生磕碰卡滞。实际作业里，这类绑定模块还要考虑索具的拆装便利性，设计时特意把限位槽的开口方向做了侧向倾斜，现场更换索具的时候不需要把整个模块从架体上拆下来，只要把索具顺着倾斜开口卡入槽内就能完成绑定，能节省不少高空作业或者狭小空间作业的拆装时间。

　　很多人做这类起重辅件的结构时，会刻意把零件做的厚重冗余，觉得越厚越安全，但实际上这个模块在做结构校核的时候，是按照额定起重量1.5倍的动载系数做的有限元分析，在保证受力截面强度足够的前提下，去掉了非受力区域的多余材料，既控制了模块自身的重量，不会给滑轮组增加额外的载荷，也避免了应力集中的问题。另外在和滑轮架的配合位置，模块的连接耳端面做了0.5mm的凸台，装配后凸台和架体接触面贴合，减少了起吊过程中模块的轴向窜动，不会因为长期窜动磨损销轴和孔位，延长整个滑轮组的维护周期。

　　从现场使用的反馈来看，这类结构的绑定模块，相比传统的焊接式索具固定座，最大的优势是可以单独更换，如果长期使用后限位槽出现磨损，只需要拆下销轴更换模块就行，不需要整体更换滑轮架，能降低不少辅件的维护成本。建模的时候所有的配合尺寸都留了合理的公差带，销轴孔的公差按照H8选取，和标准销轴的配合间隙控制在0.02-0.05mm之间，既保证转动灵活，又不会因为间隙过大产生冲击载荷。索具限位槽的圆弧半径比常用起重索的半径大2mm，避免索具在槽内被硬挤压损伤外层编织层，这一点在涉及到人身安全的起重作业场景里尤为重要，很多索具断裂的隐患都来自于长期的硬摩擦和挤压损伤。
