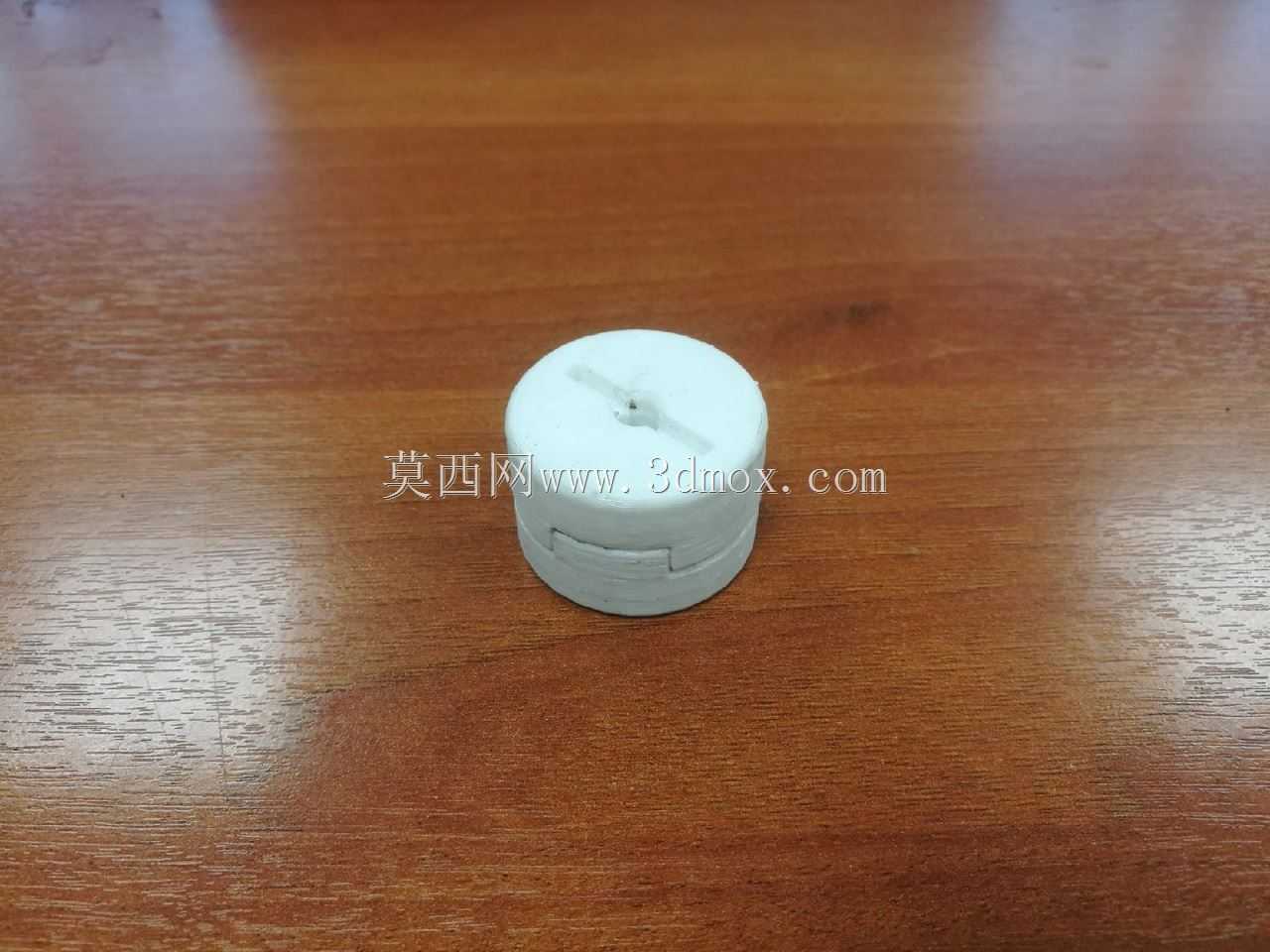

CA6140车床开合螺母盘形锁紧槽构件

　　该盘形开槽构件对应普通卧式车床溜板箱开合螺母机构的配套锁紧与导向零件，在CA6140系列车床的进给传动链路中承担开合动作限位、螺母半体径向滑移约束以及操作手柄力矩传递的作用。车床加工螺纹工序时，操作者扳动溜板箱侧面的开合螺母手柄，上下两个半螺母沿盘体径向导槽做对合或分离动作，与丝杠完成啮合或脱开；该盘件的两道对称径向通槽正是半螺母滑块的运动轨道，槽宽与滑块配合间隙直接决定螺纹进给的啮合精度，间隙过大会导致车削螺纹时螺距累积误差超差，间隙过小则会出现手柄扳动卡滞、半螺母无法完全贴合丝杠齿面的问题。

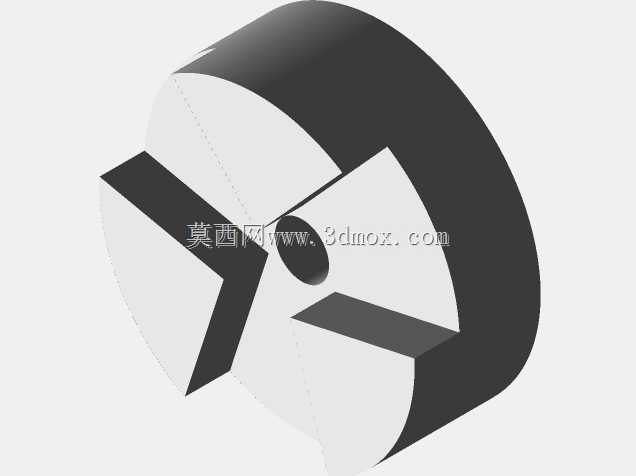

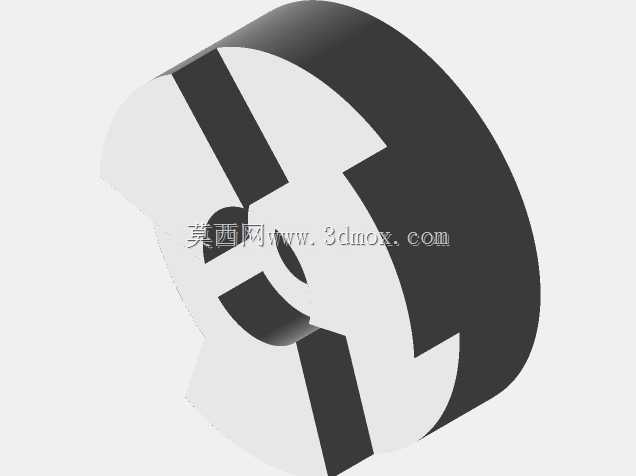

　　从结构设计逻辑来看，盘体采用整体圆盘式布局，外缘为完整圆柱面，可嵌入溜板箱箱体的对应镗孔内实现径向定位，盘体中心开设同轴通孔，用于穿装开合螺母操作手柄的转轴，转轴与孔采用过渡配合，保证盘体随手柄同步回转。两道径向槽呈180度对称分布，槽的走向严格通过盘体中心，槽底转角处做清根圆角处理，避免滑块往复运动时应力集中造成槽口开裂；盘体端面预留的沉孔结构用于安装定位销，将盘体与手柄转轴周向锁死，防止长期正反向扳动后出现周向窜动。

　　现场装配时，该盘件的安装边界需匹配溜板箱内腔的镗孔尺寸，盘体厚度方向要与半螺母滑块的行程空间对齐，装入后需手动盘动手柄全程验证：半螺母在槽内滑动全程无卡顿，啮合位置时两半螺母齿面与丝杠齿侧间隙均匀，脱开位置时螺母与丝杠齿顶完全脱离无刮擦。在设备维修场景中，老旧车床长期使用后该盘件的导槽侧面会出现磨损台阶，导致开合螺母定位偏移，车削螺纹出现乱扣故障，此时更换该盘件并重新配研滑块间隙，即可恢复进给机构的动作精度。建模过程中需重点保证径向槽的对称度、中心孔与外圆的同轴度，以及槽侧壁与盘端面的垂直度，这些形位公差都是后续装配后机构动作可靠性的核心保障。
