复古改装小型花园作业拖拉机三维设计

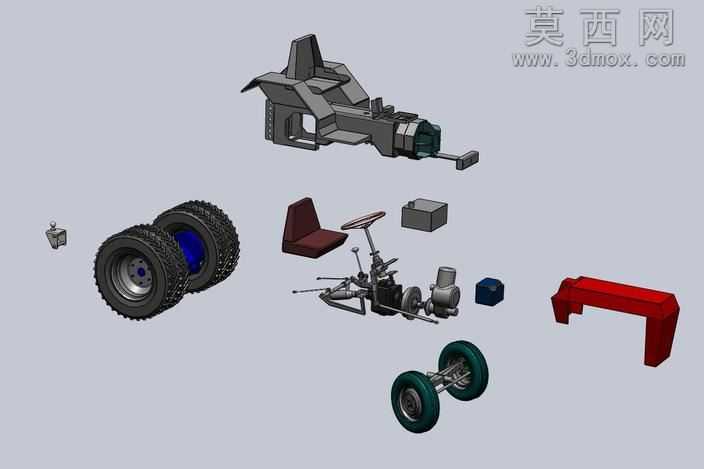

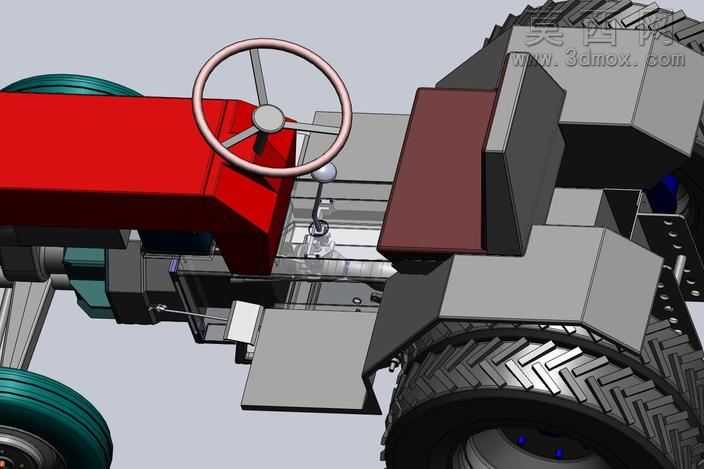

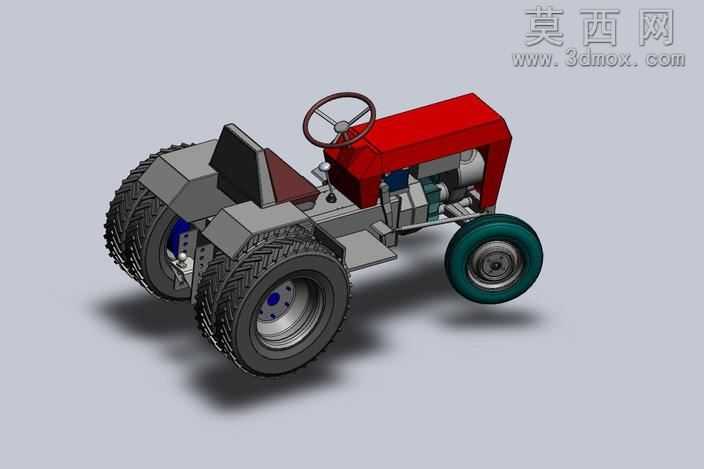

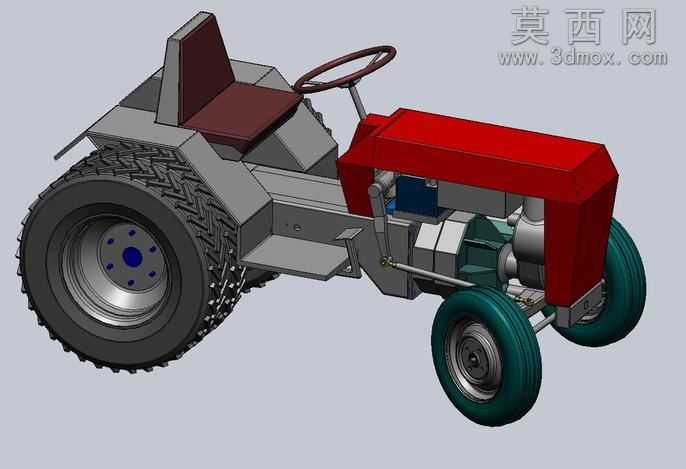

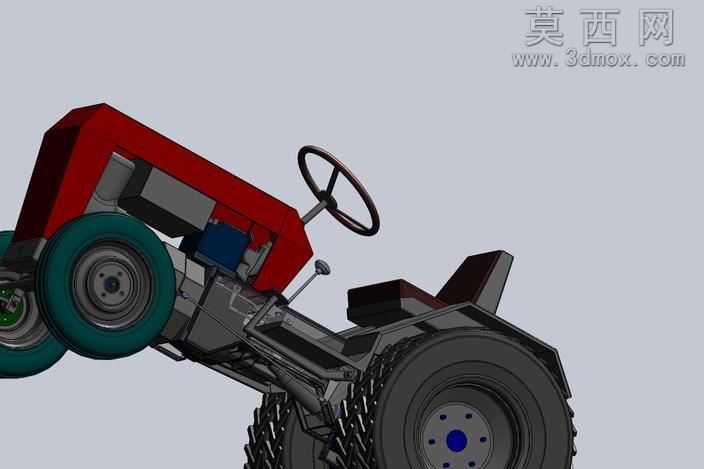

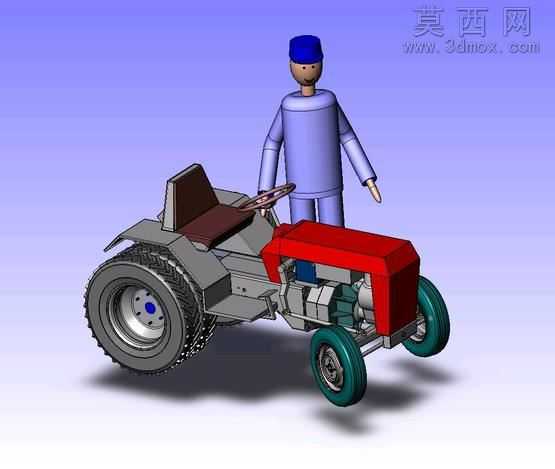

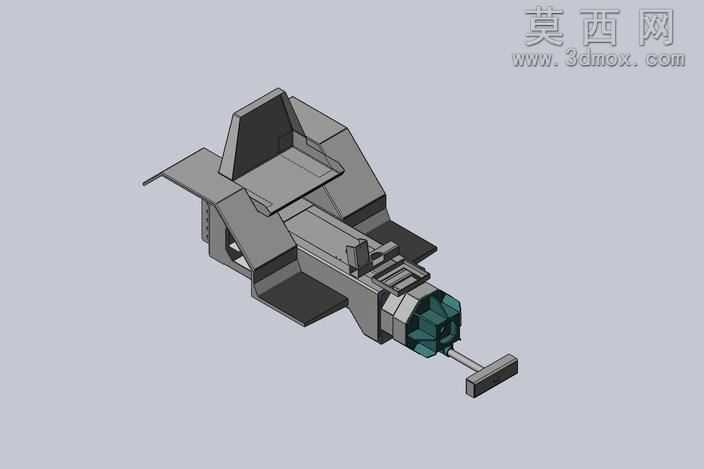

本作品为小型花园作业拖拉机的三维设计方案，整体采用SolidWorks完成全参数化建模，通过装配体环境完成所有零部件的配合约束，还原了复古改装拖拉机的完整机械结构。建模过程中首先搭建了整车的布局骨架，确定了前后轮距、轴距、驾驶位高度等核心尺寸参数，其中后轮采用大直径深花纹越野轮胎，搭配钢制轮毂与螺栓紧固结构，前轮采用小直径转向轮，还原了老式拖拉机的轮组布局特征。动力部分参考175cc二冲程发动机的结构特征完成建模，匹配12齿轮3反向的传动结构，设置4个前进挡与1个倒挡的传动逻辑，可实现拖动15吨重物的牵引性能参数还原。驾驶区域完整还原了大直径转向盘、分体式座椅、发动机舱罩等结构，其中换挡机构、主离合器、刹车机构均按照实车操作逻辑设置了运动配合，停车制动手柄参考S600车型的结构特征完成复刻，发动机舱罩、座椅、飞溅防护板等覆盖件参考老式奔驰面包车的外观造型做曲面建模，通过曲面放样、加厚、圆角等命令还原了复古钣金件的质感。渲染阶段采用实体渲染模式，为发动机舱赋予亮红色金属漆材质，车架、传动壳体赋予灰色铸铁材质，轮胎赋予黑色橡胶材质并添加胎面纹理细节，轮毂做金属银灰喷涂处理，前轮轮毂做青绿色做旧漆面效果，地面添加柔和的投影效果，完整呈现出改装复古拖拉机的外观质感。设计思路围绕旧零件回收改装的理念展开，参考1971年民间利用旧车零件拼装拖拉机的改装案例，将不同车型的可用零部件通过结构适配整合到拖拉机底盘上，在保证牵引、转向、制动等核心功能完整的前提下，还原了民间手工改装机械的粗粝复古质感，所有零部件均保留了可编辑的参数特征，可直接用于结构拆解、运动仿真演示，也可作为小型农用机械改装设计的参考方案。
