0.75千瓦易制造微型水力发电装置结构

　　这款0.75千瓦级的微型水力发电装置，在结构设计阶段就优先考量了非专业加工场景的制造可行性，相比同功率段的早期方案，大幅降低了零部件加工精度门槛与装配调试难度，尤其适合零散分布式小水电资源的开发利用场景，比如山区溪流旁的散户供电、野外作业点位的临时电力补给、远离主电网的小型监测站点持续供电等场景，不需要复杂的土建施工，依托自然水流的动能即可完成电能转换。

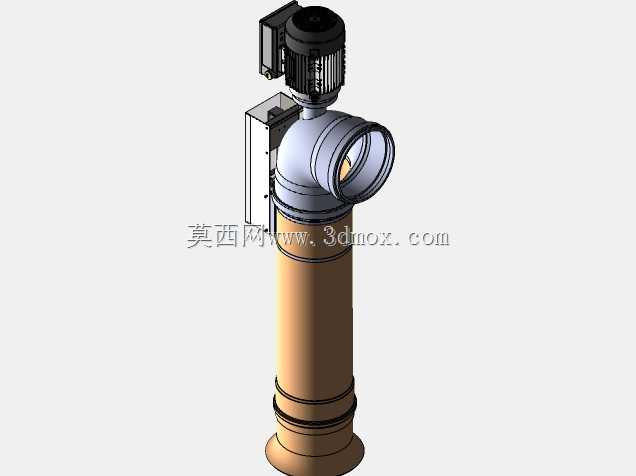

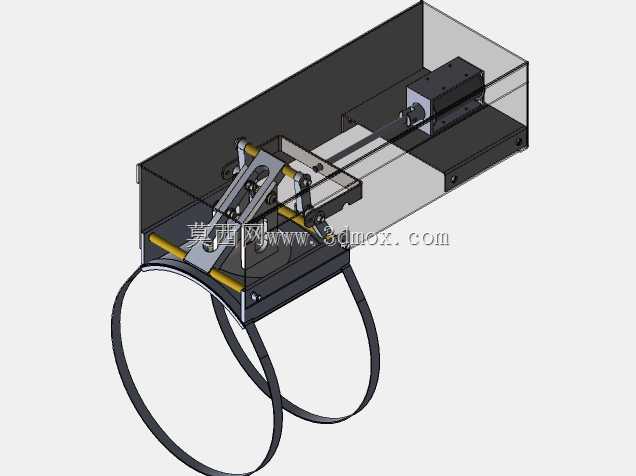

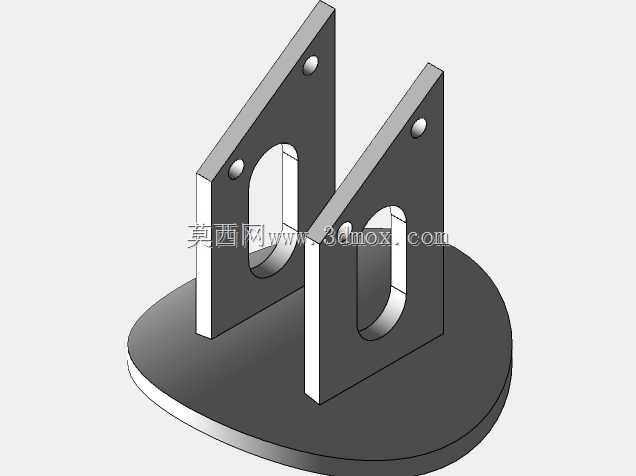

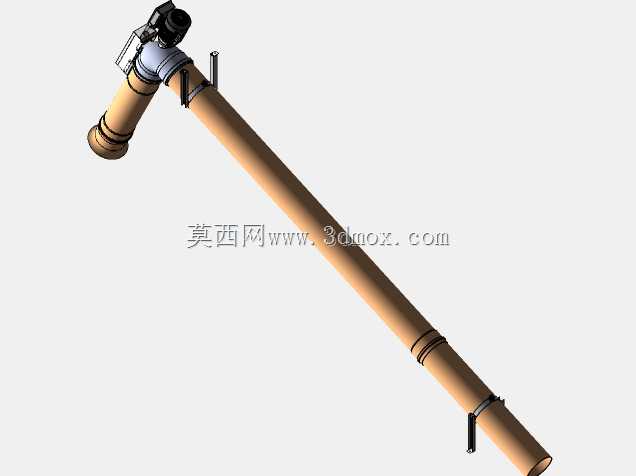

　　从结构布局来看，装置采用长管式主体架构，进水端设置导流锥结构衔接螺旋桨叶轮，水流经导流段整流后直接冲击叶轮带动传动轴转动，传动轴通过密封轴承组贯穿管体侧壁，与外置的发电单元直连，这种布局省去了复杂的齿轮变速结构，既减少了传动环节的能量损耗，也降低了后续运维过程中传动部件的故障概率。设计阶段特意将传动轴的同轴度公差要求放宽到普通机加工即可达到的范围，不需要高精度磨床或者专用工装就能完成轴系零件的加工，装配时只需要通过管体上预设的两个卡箍式定位支架调整传动轴位置，就能保证螺旋桨与发电机轴的对中精度，避免了传统微型水轮机组需要反复打表找正的繁琐流程，普通具备基础机械装配能力的人员即可完成整机组装。

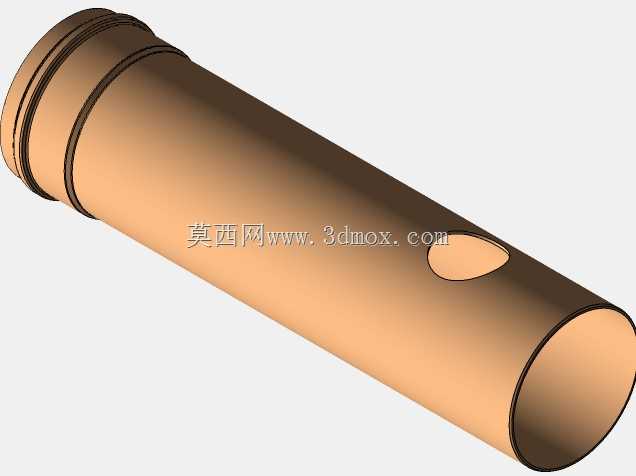

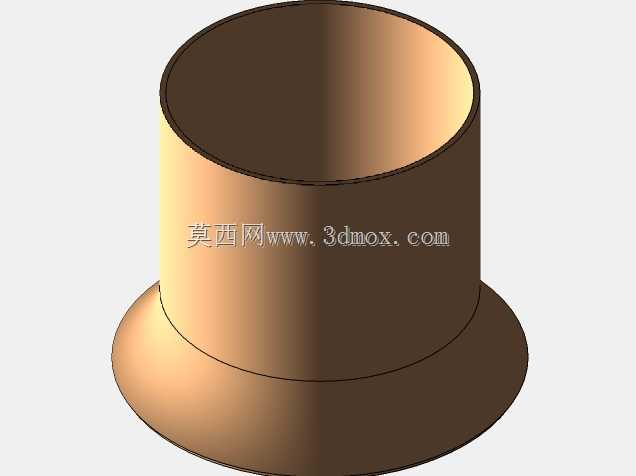

　　外形尺寸方面，整段主管体采用标准规格的无缝管材制作，长度方向预留了足够的水流稳流段，避免进水端紊流对叶轮造成冲击振动，管体外径适配常规的引水管道接驳尺寸，不需要额外制作变径接头就能直接和农田灌溉引水管、山涧引水渠的导水槽衔接。安装边界上，装置整体重量控制在单人可搬运的范围内，管体上预留的三个固定抱箍点位，可以直接固定在木质支架、混凝土基座或者岩石锚点上，不需要浇筑大型承重基础，进水端的喇叭口结构可以适应一定范围内的水位波动，即使枯水期水位下降，也能通过调整安装倾角保证进水流量满足发电需求。

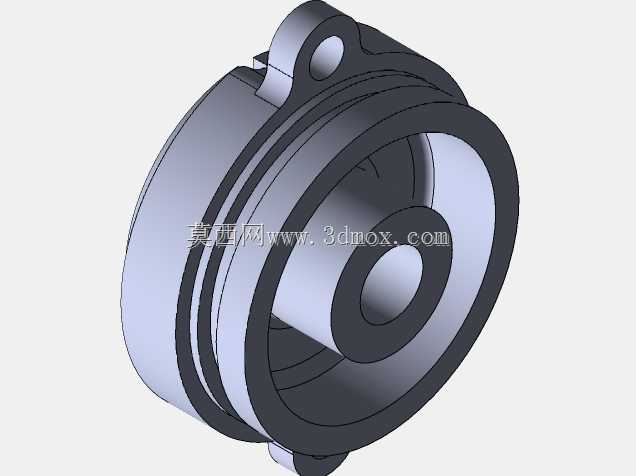

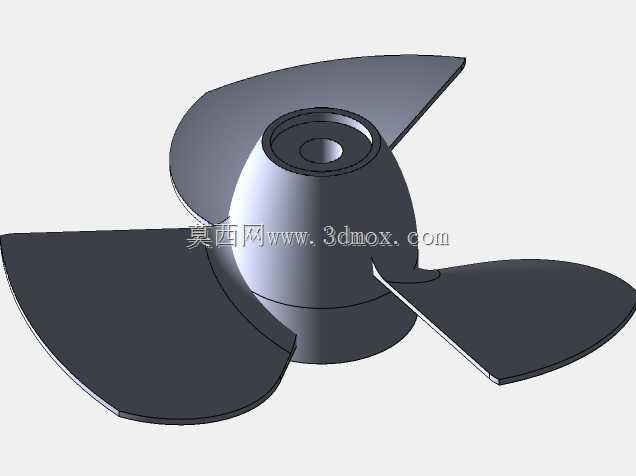

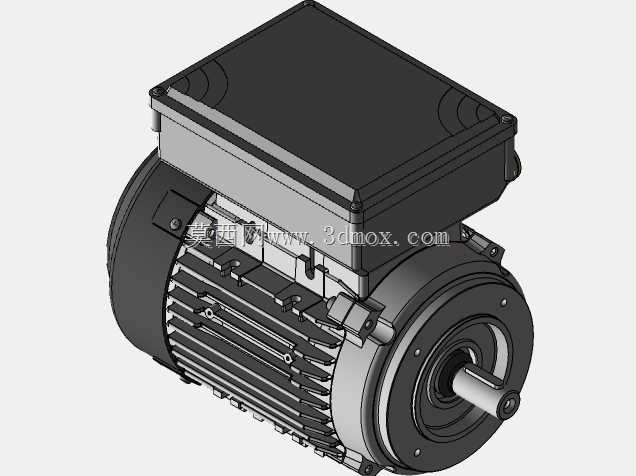

　　功能特性上，装置的发电单元采用密封式外壳设计，适配户外潮湿多水的使用环境，所有转动衔接位置都采用标准规格的密封件，易损件都选用市面通用的标准件，不需要定制特殊配件就能完成日常维护更换。叶轮采用曲面螺旋桨结构，在低流速水流下也能获得足够的启动扭矩，不需要额外设置启动辅助机构，当水流速度达到设计阈值时即可自动启动发电，输出的电能经过简单整流稳压后就能直接供给小功率用电设备，或者接入储能电池存储。设计过程中特意规避了复杂的曲面异形结构，除了螺旋桨叶轮需要简单的曲面加工外，其余零部件都可以通过切割、焊接、钻孔等常规机加工工序制作，甚至部分非受力结构件可以采用PVC管材替代金属材料，进一步降低制造成本，非常适合小批量自制或者偏远地区的本地化生产。

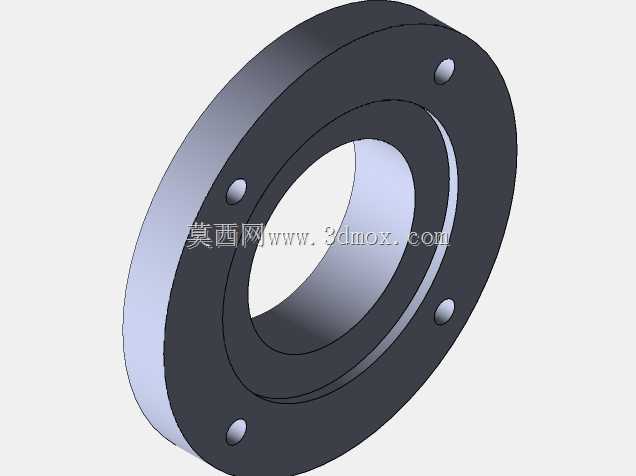

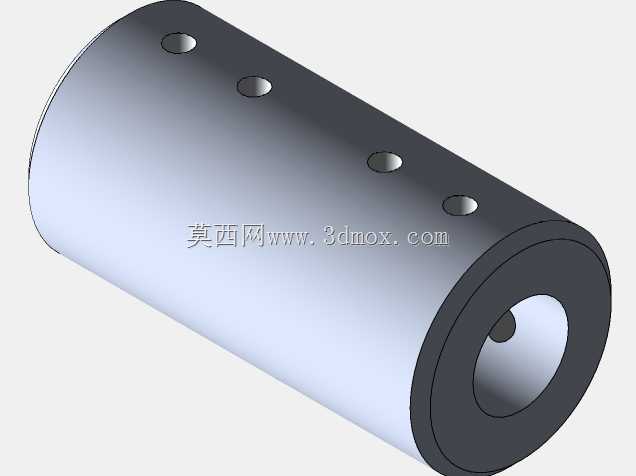

　　在实际应用中，这类微型发电装置不需要拦河筑坝，只需要将进水端没入流动的水体中，通过引水管将水流导入装置内部即可工作，对生态环境的影响极小，也不会对河道行洪造成阻碍。轴系的对中结构设计是这款装置的核心优化点，通过在传动轴与发电机轴的衔接位置设置可微调的法兰盘，配合管体上的定位支架，即使加工过程中存在一定的尺寸误差，也能通过调整消除不同轴带来的振动与磨损问题，大幅提升了装置的运行稳定性与使用寿命。
