太空任务用柔性多层生物反应装置

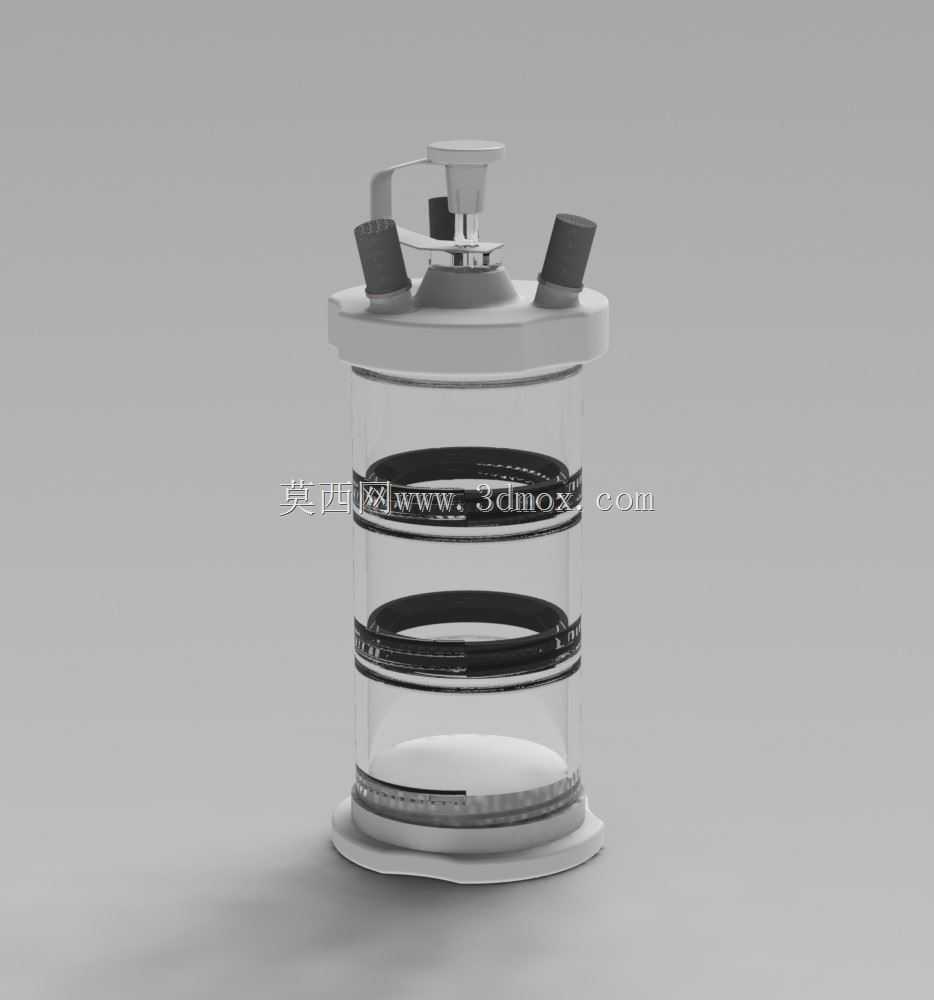

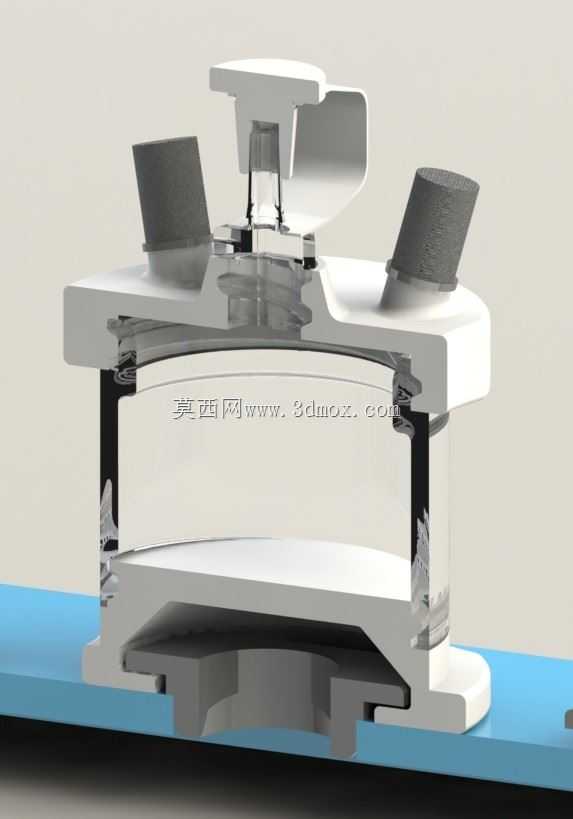

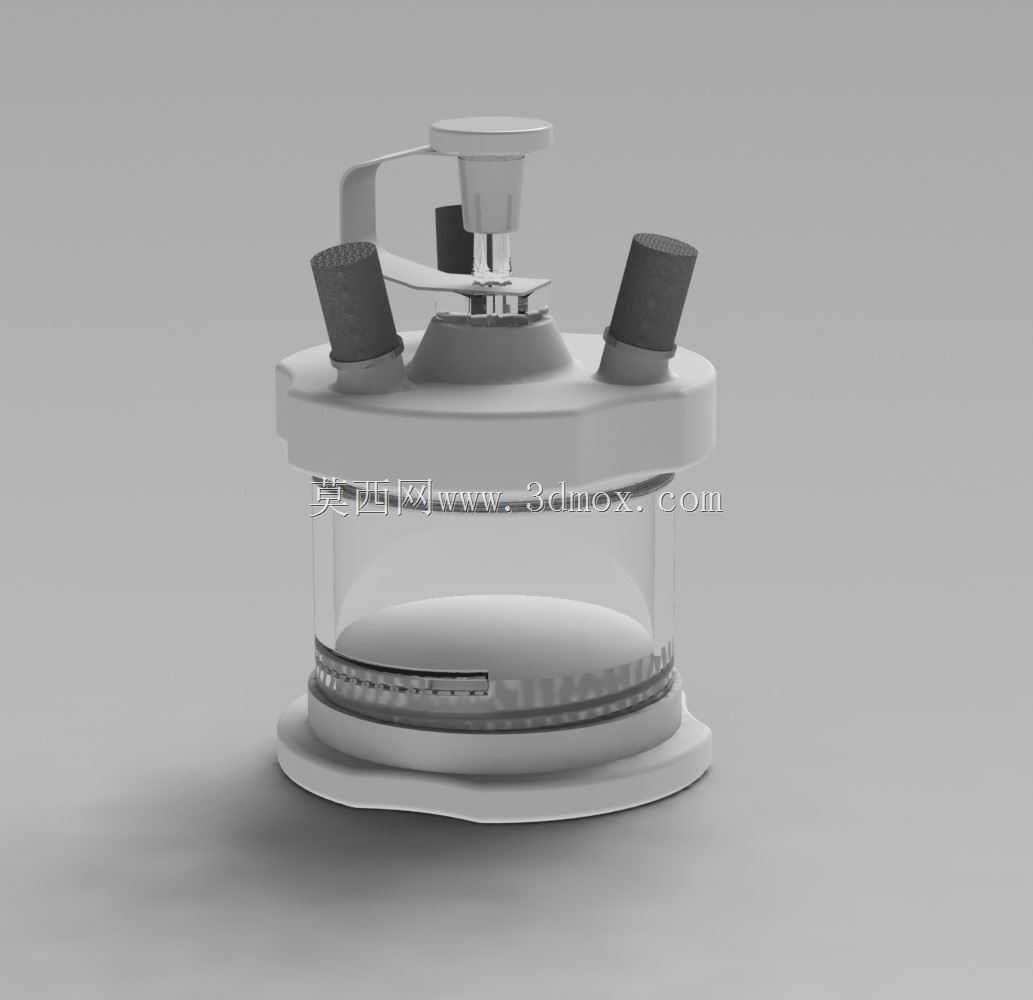

　　这款多层生物反应装置的设计初衷，是适配太空微重力环境下的生物培养作业需求，解决传统地面生物反应设备在失重场景中无法稳定完成介质交换、细胞贴附、废液排出的痛点。从结构布局来看，整体采用圆柱式分层构型，底部设置带定位凸缘的安装基座，基座外径与舱内标准实验支架的安装卡槽完全匹配，安装时无需额外定制转接件，直接卡入即可完成固定，基座底面的平面度控制在0.1mm以内，保证与支架台面完全贴合，避免发射阶段振动导致的设备移位。

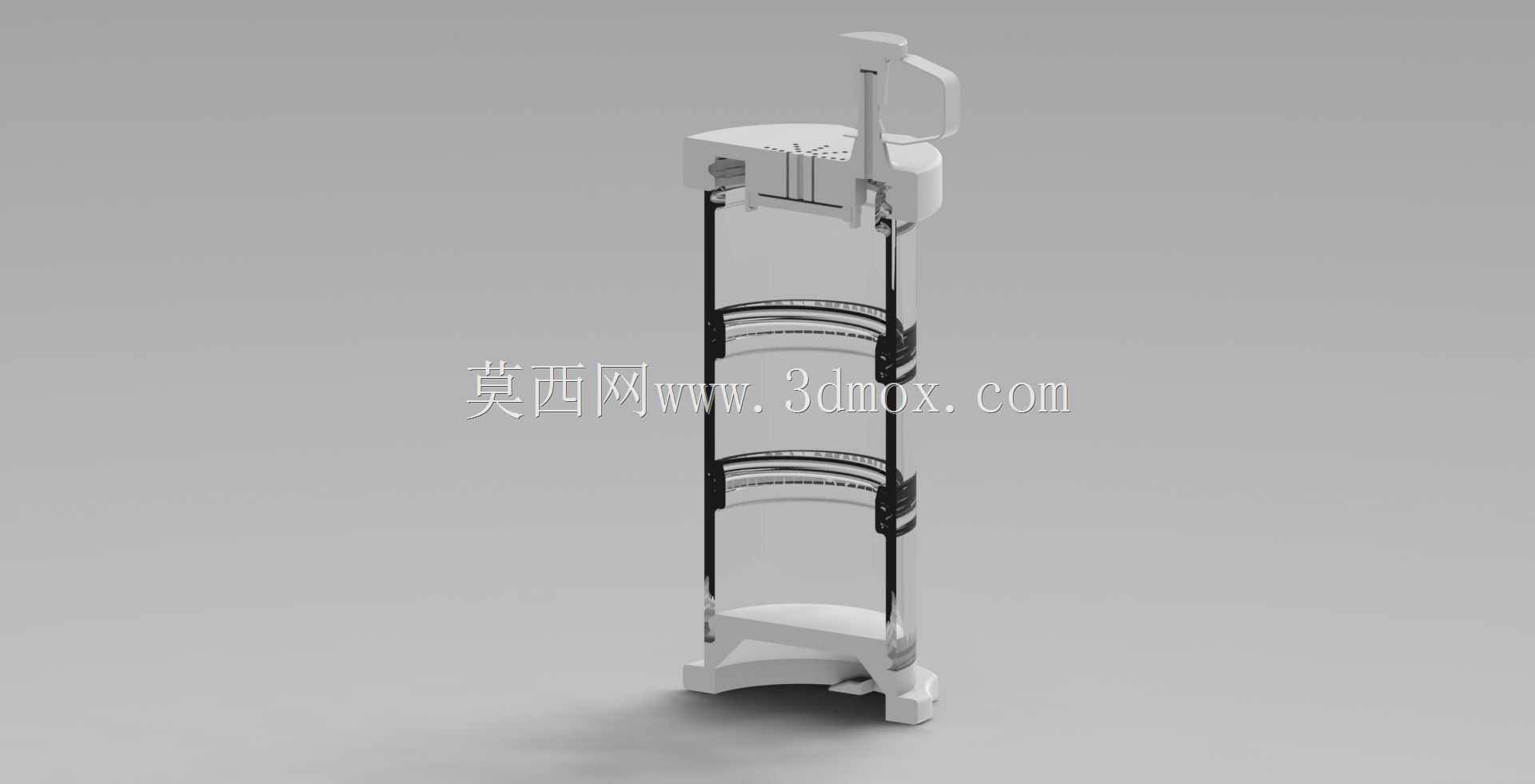

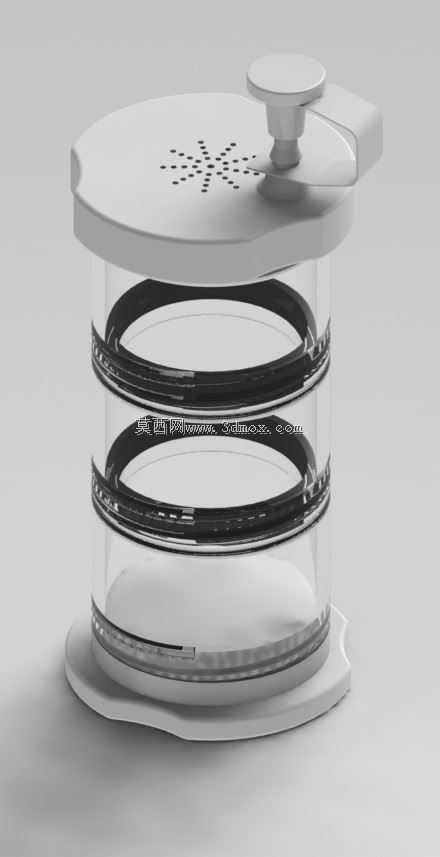

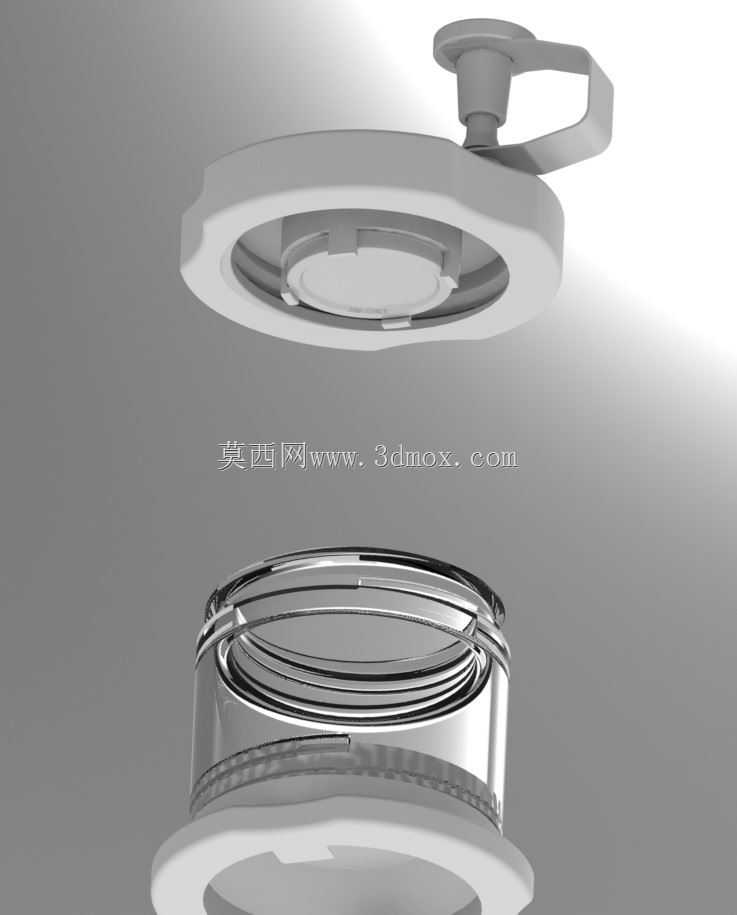

　　中部的反应腔体采用高透明医用级柔性材质制作，既可以承受发射过程中的过载冲击，也能在微重力环境下通过腔体的微形变辅助介质流动，减少气泡滞留对培养过程的干扰，腔体侧壁设置多层环形支撑筋，既保证腔体的结构强度，也为内部的多层培养支架提供安装定位点，每层培养支架的间距经过反复测算，既保证各层培养区域的营养物质交换效率，也避免层间距离过小导致的代谢废物堆积。顶部的密封端盖采用快拆式卡扣结构，无需额外工具即可完成开启与闭合，端盖上集成三个标准鲁尔接头，两个倾斜布置的接头分别用于新鲜培养基注入与废液排出，垂直居中布置的接头用于接种、取样以及气体交换，接头内部设置自密封结构，在管路断开时自动封闭，避免舱内环境污染以及培养介质泄漏。

　　端盖上的卡扣采用弹性金属材质，扣合后可以提供均匀的密封压力，保证腔体内部的无菌环境维持，卡扣的开合力度经过调校，即使穿着舱外航天服手套也可以顺利操作。在功能设计上，该装置充分考虑太空任务的载荷限制，整体结构尽可能采用轻量化设计，非承力部位都做了镂空减重处理，整体重量控制在舱内实验设备的单重限制范围内，同时所有与培养介质接触的部件都采用可耐受高温灭菌的材质，满足航天级无菌要求。装置的多个非标准结构件都适配3D打印工艺成型，尤其是内部的多层培养支架、端盖的卡扣结构、基座的定位卡槽，都可以根据具体的实验需求快速调整参数后打印制作，无需开模，大幅缩短任务准备阶段的零件制备周期，也方便在轨进行损坏零件的快速替换。

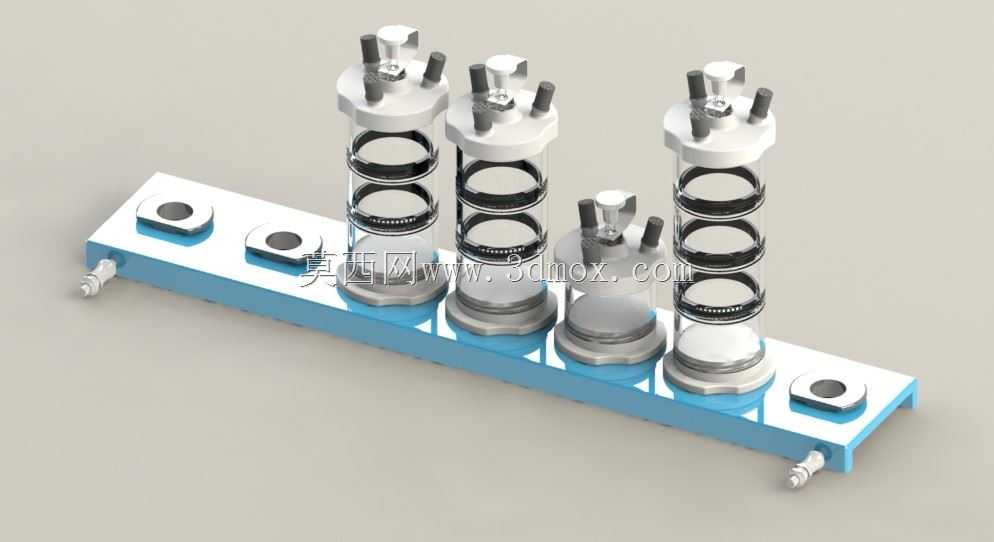

　　在实际应用场景中，该装置可以完成微生物培养、哺乳动物细胞扩增、特定生物活性物质合成等多种太空生物实验任务，分层的结构设计可以在同一装置内同步开展多组对照实验，减少单次任务携带的设备总数量，降低发射载荷成本。设计过程中，针对微重力环境下的气液分离难题，特意在腔体底部设置了弧形导流结构，配合柔性腔体的可控形变，可以将代谢产生的气泡引导至排气接头位置排出，避免气泡附着在培养层表面影响细胞生长。同时，装置的整体高度控制在舱内实验柜的层间安装尺寸范围内，宽度也满足标准实验单元的安装边界要求，可以和其他舱内实验设备并排安装在标准支架上，不会额外占用舱内宝贵的空间资源。端盖上的操作部件都做了防滑处理，表面设置凹凸纹理，在戴手套操作时不会打滑，所有接头的连接方向都朝向操作面，操作人员在固定站位即可完成所有管路连接、取样、换液操作，无需调整设备角度。考虑到太空任务中的维修便利性，整个装置的拆解与重组都不需要专用工具，所有连接部位都采用快装结构，单个零件的重量都控制在单手可操作的范围内，方便在轨进行零件更换与清洁维护。
