低泄漏低温管路隔离截止阀结构

　　该结构面向低温流体输送系统中的管路隔离需求，常见于液氮、液氧、液化天然气以及低温冷剂循环回路。设备安装在两段低温管道之间，核心作用是在检修、支路切换、试验保压或系统停机时切断介质通路，同时尽量降低阀杆贯穿部位和密封副处的泄漏风险。与普通常温截止阀相比，低温工况下材料收缩、密封件弹性下降、阀杆结冰和冷量传导都会影响动作可靠性，因此结构上需要兼顾密封、绝热、操作和安装边界。

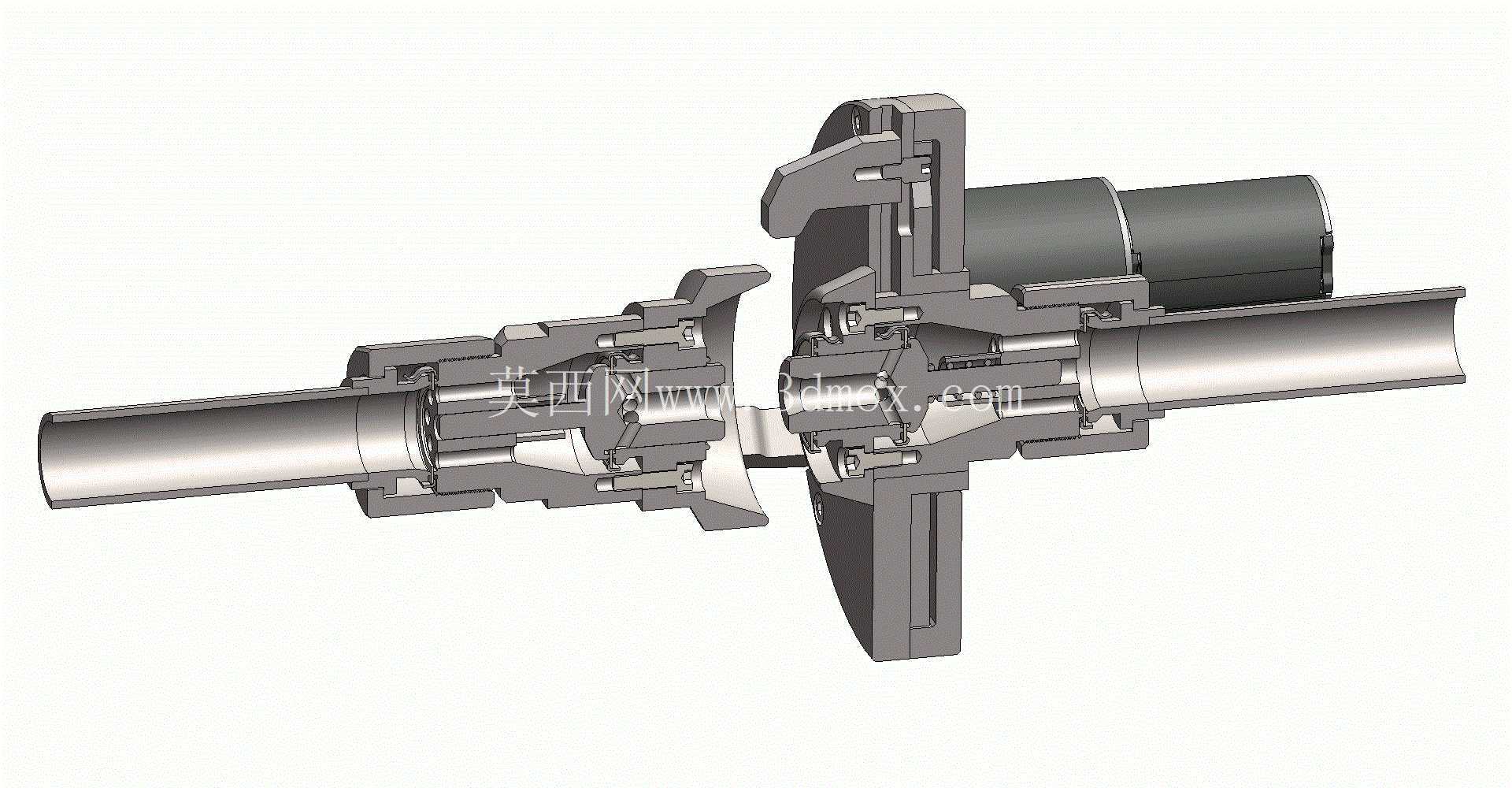

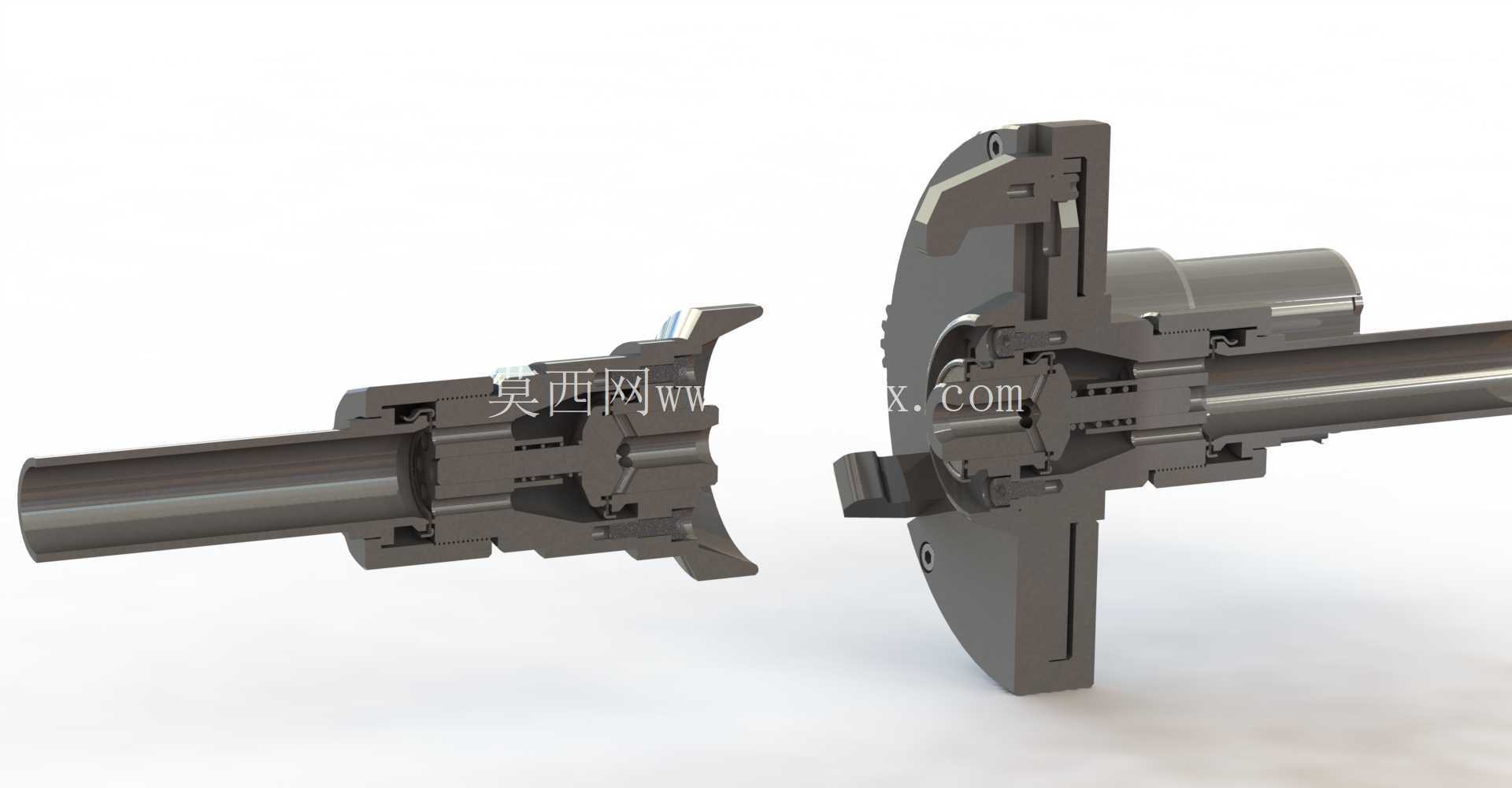

　　从剖视关系看，阀体沿管道轴线形成直通流道，内部设置阀芯、阀座、导向段和启闭执行机构。介质从一侧管道进入阀腔，经过阀芯与阀座之间的环形通道后流向另一侧。关闭时，阀芯沿近似垂直或偏置的运动方向压向阀座，密封面通过金属接触或复合密封结构实现截断；开启时，阀芯抬离阀座，流道恢复连通。阀芯周围布置导向结构，可减少启闭过程中的偏摆，使密封面受力均匀，这对低泄漏指标尤其关键。若导向间隙过大，低温收缩后容易出现卡滞或密封线错位；间隙过小，则在异物、温差变形或装配误差下可能产生摩擦增大。

　　阀杆区域是低温隔离阀设计的重点。阀杆从阀体内部延伸到外部操作端，既要传递启闭力，又要阻断介质沿杆部向外泄漏。结构中可见较长的阀杆支承、填料或密封组件以及外部连接座，这类布置通常用于增加冷量传递路径，使操作端温度不至于过度降低，同时为多级密封提供空间。对于深冷环境，阀杆处不能只依赖单一弹性密封，往往需要结合金属压紧、填料函、波纹管或辅助密封面形成冗余。实际建模时应保留阀杆与压盖、填料、支承套之间的装配间隙，并明确不同材料在低温下的收缩差异，否则工程图下发后容易出现现场装配干涉。

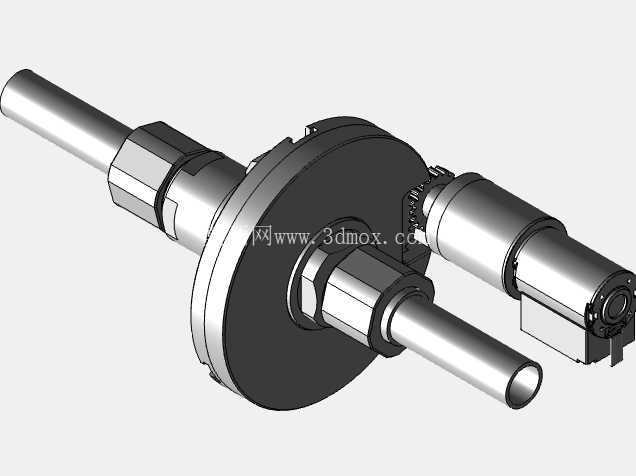

　　外部操作部分采用手柄或驱动支架形式，能够通过手动旋转或直线驱动带动内部启闭件运动。手柄附近设置限位、指示或锁紧结构时，可帮助操作人员判断阀门开度，并避免振动环境下误动作。若该阀用于自动试验台或低温分配柜，外部支架也可作为气动、电动执行器的安装接口。模型中驱动侧与管道轴线呈交叉布置，侧向轮廓高于主管路，布置设备时不能只按管道外径预留空间，还需要给手柄旋转半径、执行器拆装、阀盖维护和保温层厚度留出余量。

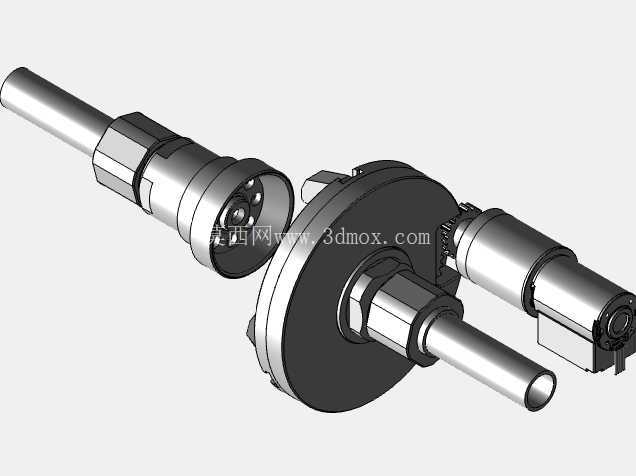

　　安装边界主要由两端接管、阀体中部凸缘、侧向驱动机构和底部支撑形态决定。两端同轴管段用于与低温管路焊接或法兰连接，轴线方向尺寸决定管道切断长度；中部阀体直径较大，是保温层包覆和支吊架设置的主要区域；侧向手柄及驱动壳体构成最大外形包络，检修时需保证手柄能够全行程动作。若设备布置在冷箱内部，还应考虑阀体与冷箱壁、相邻管嘴、仪表线缆之间的净距；若布置在室外低温管廊，则应在阀体下部设置可靠支撑，避免管道热胀冷缩产生的附加弯矩直接作用于阀座密封面。

　　设计思路上，这类阀门并不追求复杂外形，而是把可靠性集中在密封副、阀杆导向、热桥控制和维护可达性四个方面。阀腔流道应尽量避免突然扩径和死角，减少低温介质滞留引起的两相波动；阀芯开启后应提供足够通流面积，降低压降和冲蚀；阀座附近需要考虑可拆卸或可压紧结构，便于密封面加工与复检。阀体壁厚既要满足低温承压要求，也要控制质量和冷量吸收。材料选择通常关注低温韧性、线膨胀系数匹配、抗咬合能力以及与管道焊接的相容性。

　　在三维建模阶段，应先建立管道轴线、阀座中心线和驱动轴线，再依次完成阀体流道、阀芯、阀杆、压盖、手柄和连接接口。装配体中需要检查阀芯全行程位置：全关时密封面接触压力分布应合理，全开时阀芯不得遮挡主通道；手柄旋转或执行器动作时不能与阀体、保温层、相邻管道干涉。工程出图时还应标注关键配合面、阀杆行程、端部连接尺寸、支撑位置和维护空间。对于结构设计人员，该模型可用于低温阀原理校核、管路布置干涉检查和隔离阀方案选型参考；对于设备维护人员，则可直观理解低温密封、操作机构和管道接口之间的装配关系。
