医用输液管路配套滴注室结构设计

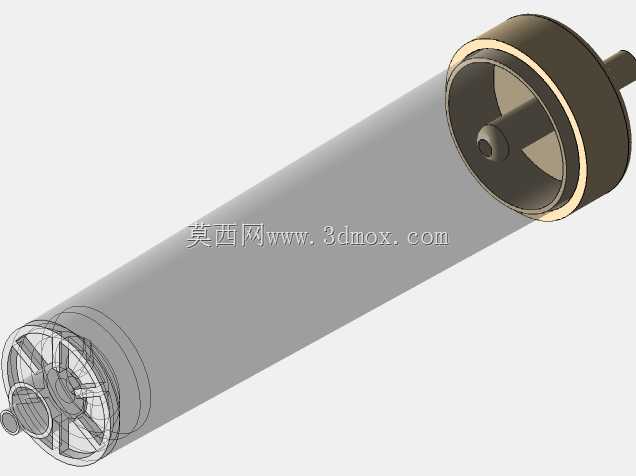

　　在临床静脉输液的整套管路系统里，滴注室是直接串联在输液管路中段的核心功能部件，承担着药液暂存、滴速观测、排气防栓的多重作用，日常临床场景中不管是常规静脉滴注、术后补液还是特殊药液的匀速输注，都需要依靠这个部件来实现输注过程的可视化管控，避免管路内进入空气形成气栓，同时也能让医护人员直观判断药液的输注流速是否符合临床要求。这个滴注室的整体结构采用长直圆柱腔作为主体储液空间，两端分别设计了管路对接接口，其中一端的接口内部设置了居中的穿刺式导液芯，用来对接上游输液容器的出液端，让药液可以顺着导液芯流入腔体内，不会直接冲击腔壁产生大量细碎气泡；另一端则是缩径的出液接口，对接下游通往患者静脉的输液管路，接口处做了圆弧过渡处理，减少药液流出时的紊流，避免微小气泡被裹挟进入下游管路。

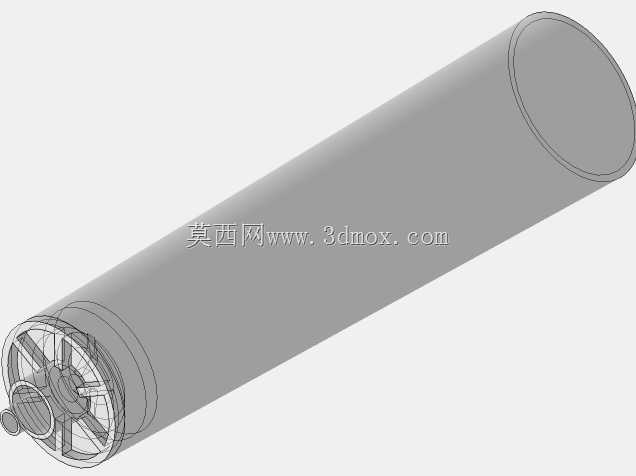

　　从结构设计的细节来看，腔体主体采用等径圆柱结构，一方面是为了让滴入的药液可以在腔体内形成稳定的液位，液位高度通常控制在腔体总长度的三分之一到二分之一区间，既可以保证药液有足够的缓冲空间，不会因为上游输液容器的液位变化导致流速波动，也能留出足够的上部空间让混入药液的气泡上浮排出，不会随着药液进入下游。腔体两端的端盖采用过盈配合加超声焊接的密封结构，端盖和腔体管壁的配合面做了环形密封筋，焊接后可以承受常规输液管路的挤压压力，不会出现漏液问题；其中靠近进液端的端盖内部做了放射状的导流筋结构，导液芯就固定在导流筋的中心位置，导流筋一方面可以对进液的流向做梳理，让药液顺着腔壁缓慢流下，减少气泡产生，另一方面也可以作为结构加强筋，提升端盖的抗挤压能力，避免在管路排气、捏压滴注室的时候出现端盖变形脱落的问题。

　　在安装边界的设计上，这个滴注室的整体外径控制在常规输液管路配套的通用尺寸范围内，长度适配现有输液器的安装卡位，不需要对现有输液器的其他配套部件做结构修改就可以直接替换装配；两端的接口尺寸符合医用输液管路的通用标准，和常规PVC输液管路的套接拉力满足临床使用要求，不会因为患者轻微活动牵拉管路就出现接口脱落漏液的问题。进液端的导液芯突出长度经过反复校核，既可以保证穿刺对接上游输液瓶/袋的出液塞时能够顺利穿透，又不会因为突出过长导致在运输、装配过程中出现磕碰断裂；导液芯的中心流道直径做了限流设计，配合出液端的管路内径，可以让药液的滴落速度处于临床易观测的区间，不会因为流道过粗导致药液成柱流下无法观测滴速，也不会因为流道过细导致药液输注阻力过大，影响正常的输注效率。从实际使用的功能逻辑来看，当药液从上游容器流入滴注室时，首先通过导液芯的中心流道滴落到腔体内部，因为腔体直径远大于流道直径，药液会在腔体内逐步积存形成稳定液位，医护人员可以透过透明的腔体壁直接观察单位时间内的液滴滴数，以此调整输液器的流速调节器，匹配不同患者、不同药液的输注速度要求；同时，药液在流动过程中裹挟的微小气泡会在腔体内上浮到腔体上部的空气层，不会随着药液流入下游管路，从结构上降低了空气进入静脉的风险。

　　在结构强度的设计上，腔体的管壁厚度做了针对性优化，既保证了整体的透明度满足观测需求，又具备足够的弹性，医护人员在进行管路排气操作时，可以通过捏压滴注室腔体产生负压，将上游容器内的药液快速引入滴注室，完成管路的初始排气，松开后腔体可以快速回弹恢复原有形状，不会出现永久变形导致腔体容积变小、液位异常的问题。两端端盖的外缘做了圆弧倒角处理，没有尖锐的棱角，避免在装配、使用过程中划伤医护人员或者刮破输液管路的其他部件；端盖和腔体的焊接位置做了溢料槽设计，焊接过程中产生的多余焊料会溢入溢料槽内，不会在部件表面形成凸起的飞边，保证部件外壁光滑，适配输液器上的滴速观测卡位，不会因为飞边导致卡位安装不到位，影响滴速观测的准确性。
