四向带刺软管十字连通接头结构设计

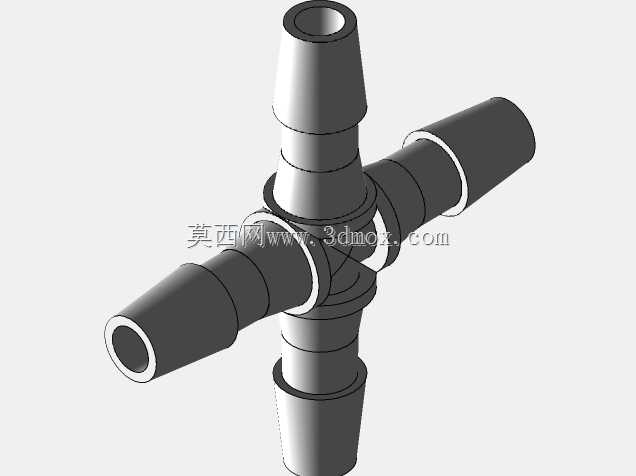

　　在流体输送管路的布设场景中，尤其是小口径柔性软管的支路分流、多管路汇接作业里，这类十字型带刺接头是极为常用的管路连接件，常见于实验室流体管路、小型医疗设备气液回路、水族养殖管路系统、小型化工试验装置的管线搭建环节，用来实现四个方向软管的连通，完成流体的十字向分流或者合流，无需额外转接多个直通、弯头接头，能大幅减少管路的连接节点，降低多节点带来的泄漏风险。从结构设计逻辑来看，该接头采用对称式十字布局，四个接口的结构完全一致，均为带倒刺的宝塔式插接结构，这种倒刺结构的设计核心是适配柔性软管的插接安装：当软管套入接头接口段时，倒刺的锥面会顺着软管套入方向顺滑引导管壁扩张，待软管完全套过倒刺段后，倒刺的反向棱边会卡在软管内壁，配合软管自身的弹性回缩力，形成可靠的轴向防脱结构，无需额外粘接或者卡箍紧固就能满足低压工况下的连接密封需求，安装操作极为便捷，适合现场快速布设管路的作业场景。

　　接头的中心交汇段做了圆滑过渡处理，没有直角式的流道突变，这种设计能有效降低流体在交汇位置的湍流阻力，减少流体输送过程中的压力损失，同时也能避免流体中的微小杂质在直角死角处沉积，长期使用也不会出现流道堵塞的问题，适配洁净度要求较高的流体输送场景。从安装边界来看，四个接口沿水平、垂直两个正交方向对称延伸，安装时需要预留四个方向的软管弯曲空间，避免软管过度弯折导致流道截流；接口的外径尺寸是和对应规格的软管内径匹配的，插接段的长度经过优化，既保证足够的插接接触面积提升密封可靠性，又不会因为插接段过长导致软管安装费力，接头的中心主体段外径略大于接口段，能在软管套入到位时形成轴向限位，避免软管过度套入挤压中心流道。

　　在实际选型使用时，这类接头的适配场景集中在低压流体输送，工作压力一般不超过1MPa，适配的软管材质包括硅胶管、PVC软管、橡胶软管等具备一定弹性的柔性管材，安装时只需要将软管端口对齐接头接口，均匀用力推至中心限位位置即可完成连接，拆卸时只需要顺着轴向用力拔下软管，操作门槛极低，不需要专用工具。建模过程中，这类对称结构的零件可以先完成单个方向的带刺接口建模，通过正交平面的镜像操作快速生成其余三个接口，再对中心交汇位置做布尔合并与圆角过渡处理，倒刺的棱边需要做微小的圆角处理，避免锐边割伤软管内壁，延长软管的使用寿命；流道内部全程做等径圆滑处理，保证四个方向的流道完全连通，没有缩径或者台阶，保障流体输送的顺畅性。

　　在实际管路布设中，这类十字接头可以替代多个两通、三通接头的组合方案，比如原本需要两个三通接头对接才能实现的四向连通，使用单个十字接头就能完成，不仅减少了两个连接节点的泄漏隐患，还能缩小管路连接位置的占用空间，让紧凑空间内的管路布设更加规整，在小型设备内部的有限空间里布设管路时，这种集成式的四通接头优势尤为明显。
