参数化自适应开口扳手结构设计

　　在设备运维、装配调试、五金加工等一线作业场景中，常规固定开口扳手往往需要对应特定规格的螺栓螺母，外出检修时携带多把不同规格扳手不仅增加负重，遇到非标准紧固件时还容易出现无适配工具的窘境，参数化自适应开口扳手的设计，正是瞄准这一实际作业痛点展开。这款扳手的核心设计逻辑围绕尺寸参数联动展开，建模阶段将开口尺寸作为核心驱动参数，当作业人员需要适配不同规格的外六角、方头紧固件时，仅需修改开口处的尺寸数值，整个扳手的模型结构会自动完成关联更新，包括开口处的受力壁厚、手柄长度比例、尾部挂孔的位置都会随开口尺寸同步调整，无需重新逐段绘制轮廓，大幅提升了同系列不同规格扳手的设计迭代效率。

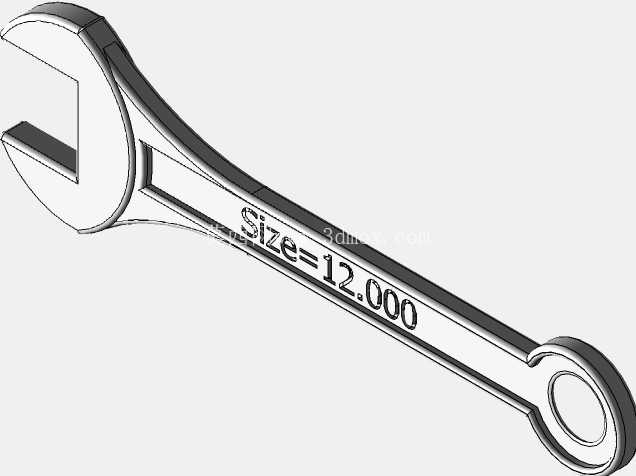

　　从结构受力角度考量，开口部位采用了圆弧过渡的加厚设计，常规扳手开口根部容易因应力集中出现断裂，这款模型在开口与手柄衔接的位置做了渐变式的壁厚处理，当施加紧固扭矩时，应力会沿着过渡圆弧均匀分散到手柄段，不会在根部形成应力集中点，适配12mm规格紧固件时，开口处的壁厚经过受力校核，能够满足常规手动紧固的扭矩要求，不会出现开口掰断、打滑变形的问题。手柄部分采用了等强度的变截面设计，从开口端向尾部逐渐收窄，既保证了握持时的贴合手感，也避免了整体等厚设计带来的材料浪费，尾部的圆形挂孔可以配合挂绳、工具挂钩使用，方便高空作业时将扳手系在安全带上，防止工具坠落引发安全事故。

　　在实际装配场景中，这类自适应扳手可以覆盖一定尺寸区间内的紧固件作业需求，尤其是在非标设备装配现场，经常会遇到加工存在尺寸偏差的自制紧固件，常规标准扳手要么卡不进去要么间隙过大容易打滑，通过参数调整快速生成适配对应尺寸的扳手模型，经过3D打印或者机加工后就能快速投入使用，无需等待定制工具的漫长周期。建模过程中对开口的夹持面做了微小的倾角处理，并非完全平行的平面，当施加紧固力时，夹持面会越卡越紧，减少拧动过程中打滑滑脱的概率，同时夹持面的边缘做了微小的倒角处理，不会刮伤紧固件的表面镀层，对于表面有防腐要求的不锈钢紧固件、镀锌紧固件作业场景更为友好。

　　从安装边界来看，扳手整体的外轮廓尺寸随开口尺寸联动变化，当开口尺寸调整到常用的12mm规格时，整体长度符合手动操作的力臂要求，操作人员握持时不需要过度发力就能达到常规的紧固扭矩，在空间狭窄的设备内部作业时，可以通过调整手柄长度参数，生成短柄版本适配狭小空间的操作需求，不会因为手柄过长被周边零部件干涉。这类参数化模型的设计思路，跳出了传统单规格工具建模的局限，将整个扳手系列的设计逻辑整合到一个可驱动的模型中，不管是用于3D打印快速制作应急工具，还是用于五金工具的系列化产品开发，都能减少大量重复建模的工作量，设计人员只需要校核核心受力部位的参数，就能快速生成全系列不同规格的扳手模型，大幅缩短工具类产品的开发周期。在日常设备维护场景中，维修人员可以根据现场遇到的特殊紧固件尺寸，快速调整模型参数制作适配的扳手，解决现场应急维修的工具适配问题，相比堆放在工具柜里几十把不同规格的固定扳手，这类可参数调整的自适应设计，也能帮助一线作业人员精简随身工具的携带数量，提升外出检修的作业效率。
