EOS650D相机三脚架快装转接底座

　　摄影外拍场景里，相机在三脚架与手持状态间频繁切换，传统螺丝旋紧式装夹每次都要对准螺孔、旋转数圈，抓拍时机很容易被耽误，这款快装连接夹具就是针对EOS650D机身底部安装接口开发的快换转接部件，核心作用是替代原有三脚架顶板的固定螺丝结构，实现相机一放即锁、一拨即拆的快速切换。

　　从实际使用边界来看，夹具整体采用方块式基座轮廓，底部预留标准三脚架云台安装螺孔，可直接适配绝大多数常规民用三脚架的顶板安装位，不需要对原有脚架做任何打孔、改造，基座整体外轮廓尺寸控制在常规快装板的兼容范围内，不会和脚架云台的两侧夹紧边发生干涉，基座上方的容纳槽轮廓完全贴合EOS650D机身底部的凸起造型，放入后相机底面和槽面完全贴合，不会出现局部悬空、锁紧后机身翘动的问题。

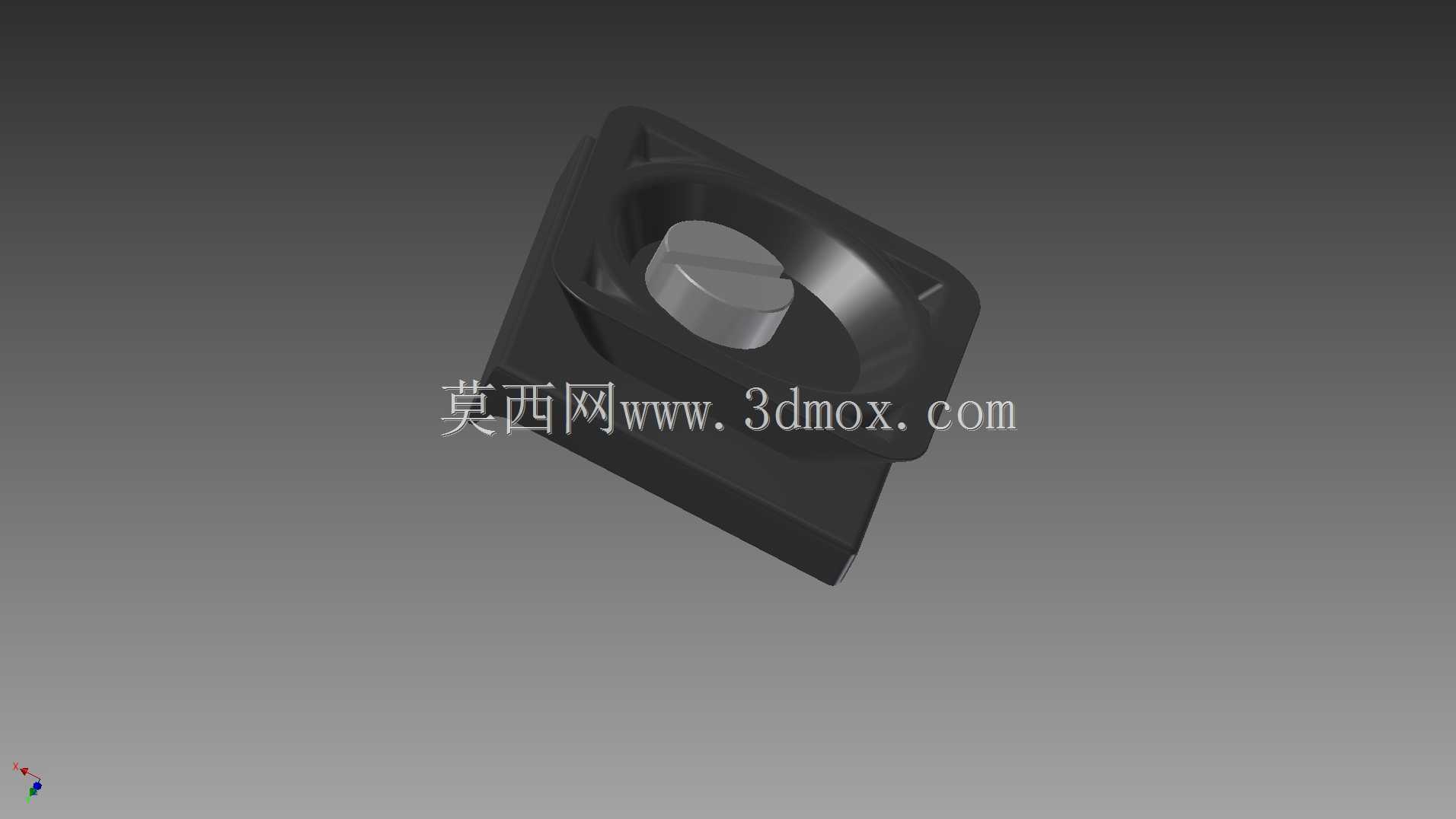

　　结构设计上，基座中部设置了偏心锁紧旋钮，相机放入槽位后，旋转旋钮即可通过偏心块顶紧相机底部的定位面，配合槽体周边的挡边实现双向限位，横向、纵向都不会出现滑移，锁紧行程经过匹配，旋钮旋转90度即可完成锁止与释放，不需要多圈转动，戴摄影手套操作也能快速完成动作。

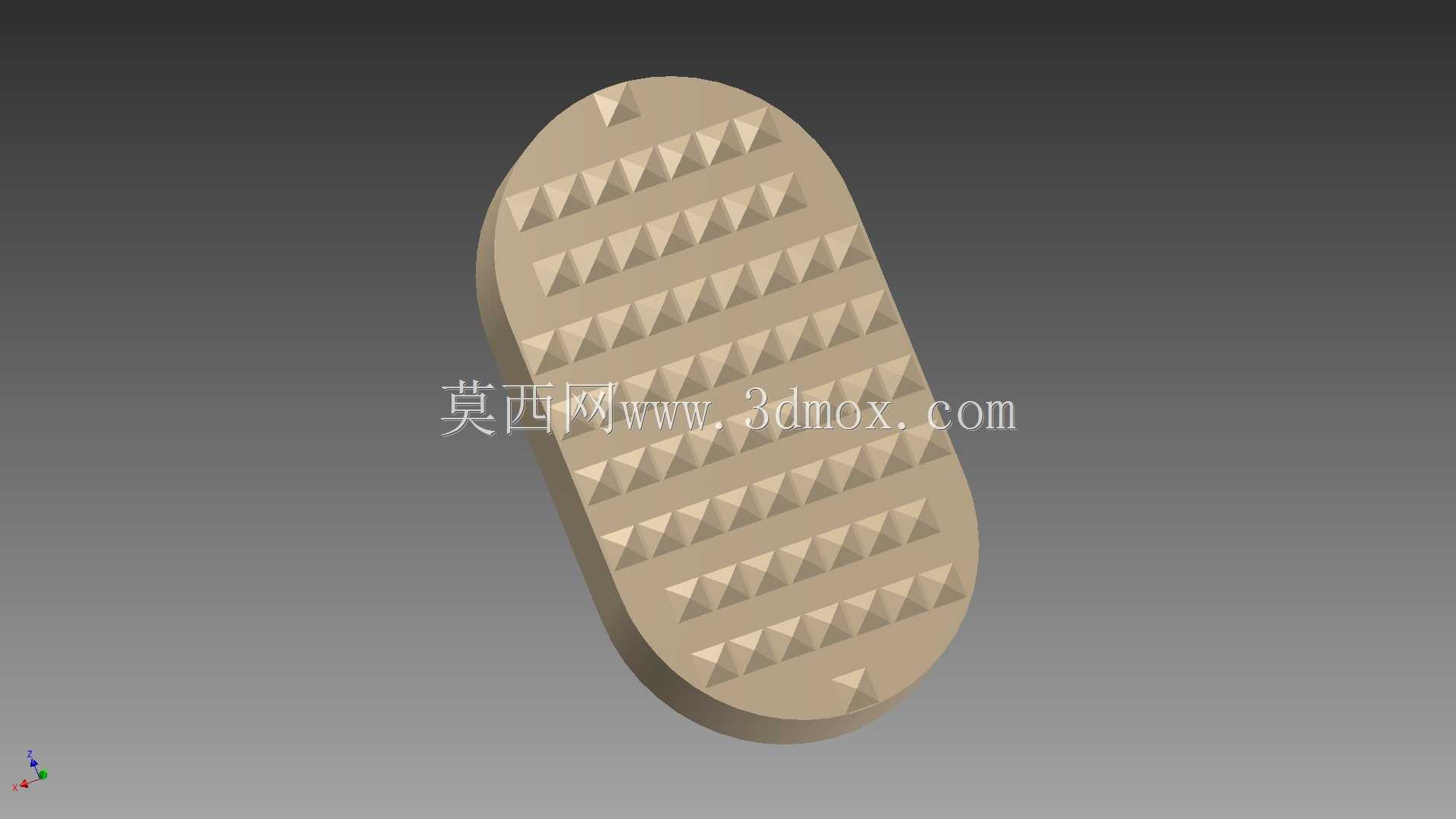

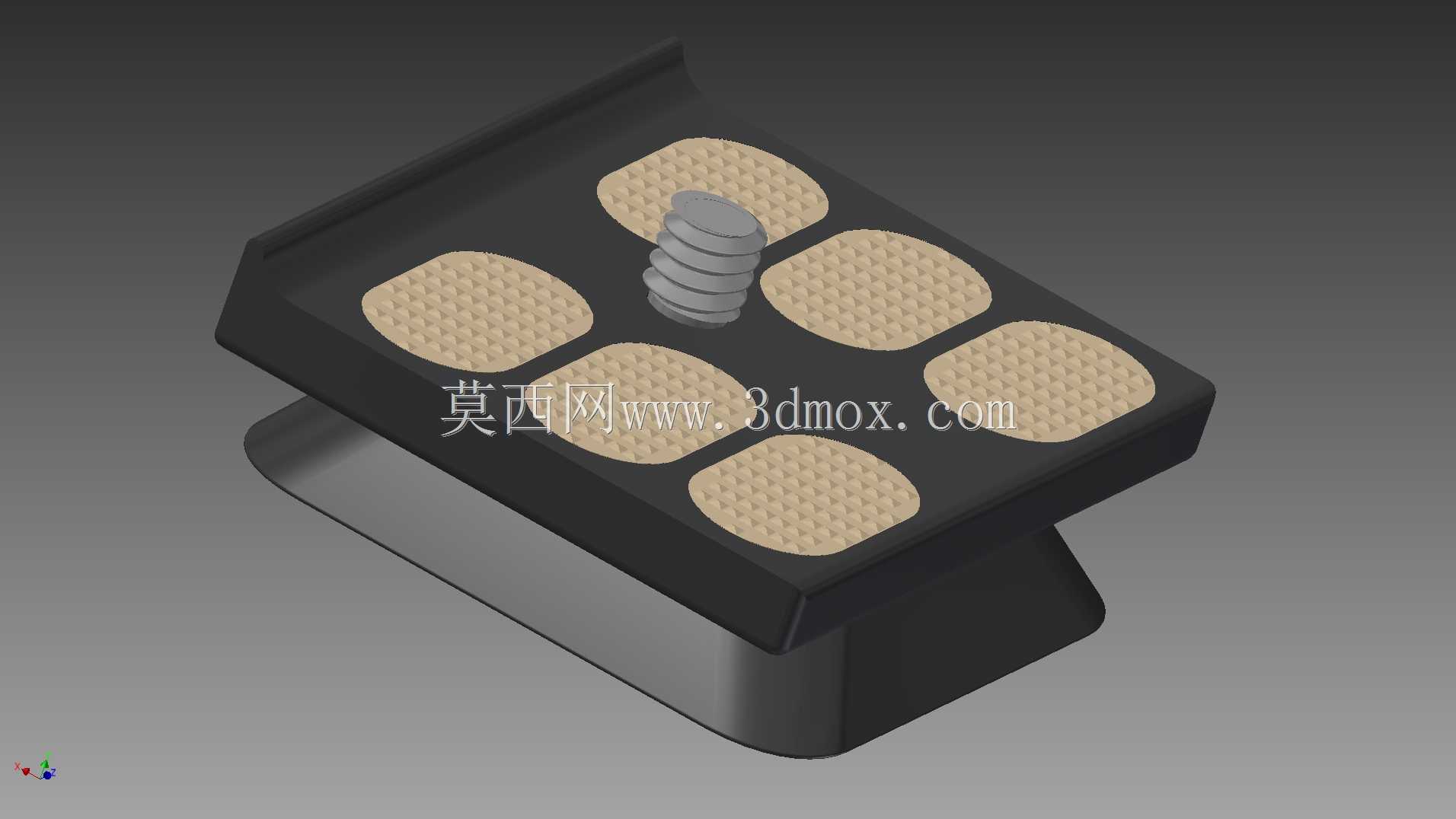

　　夹具配套的六片防滑垫是整个结构里最体现使用细节的部分，垫体表面设计了高出基准面0.2毫米的尖刺结构，垫体本身采用类橡胶的柔性光敏树脂制作，当相机压在垫面上时，微小尖刺会轻微嵌入相机底面的防滑胶皮纹理缝隙里，既不会刮伤机身漆面，又能大幅提升接触面的摩擦系数，哪怕是在户外斜向构图、长曝光拍摄的场景下，相机也不会出现缓慢滑移、构图偏移的问题。0.2毫米的凸起高度经过权衡：尖刺过高会导致垫体受压后永久变形，失去弹性补偿能力；尖刺过低则无法咬入胶皮纹理，防滑效果会大打折扣，这个尺寸刚好能在提供足够摩擦力的同时，保证垫体经过上千次压合后仍能回弹恢复形态。

　　建模过程中，首先要扫描或实测EOS650D机身底部的轮廓、螺孔位置、胶皮区域分布，优先保证容纳槽的避让空间：槽体和相机机身非接触区域预留0.3毫米的间隙，避免3D打印的层纹误差导致相机放不进去，而和机身贴合的定位面则严格按照实测尺寸建模，保证配合精度。偏心锁紧块的转轴位置需要反复校核偏心距，偏心距过大会导致锁紧力过大、旋钮掰不动，甚至顶裂相机机身底部；偏心距过小则锁止力不足，相机受碰就会脱落，最终选定的偏心距可以在旋钮转到锁止位时提供足够的正压力，同时锁止后旋钮不会自行回弹松脱。

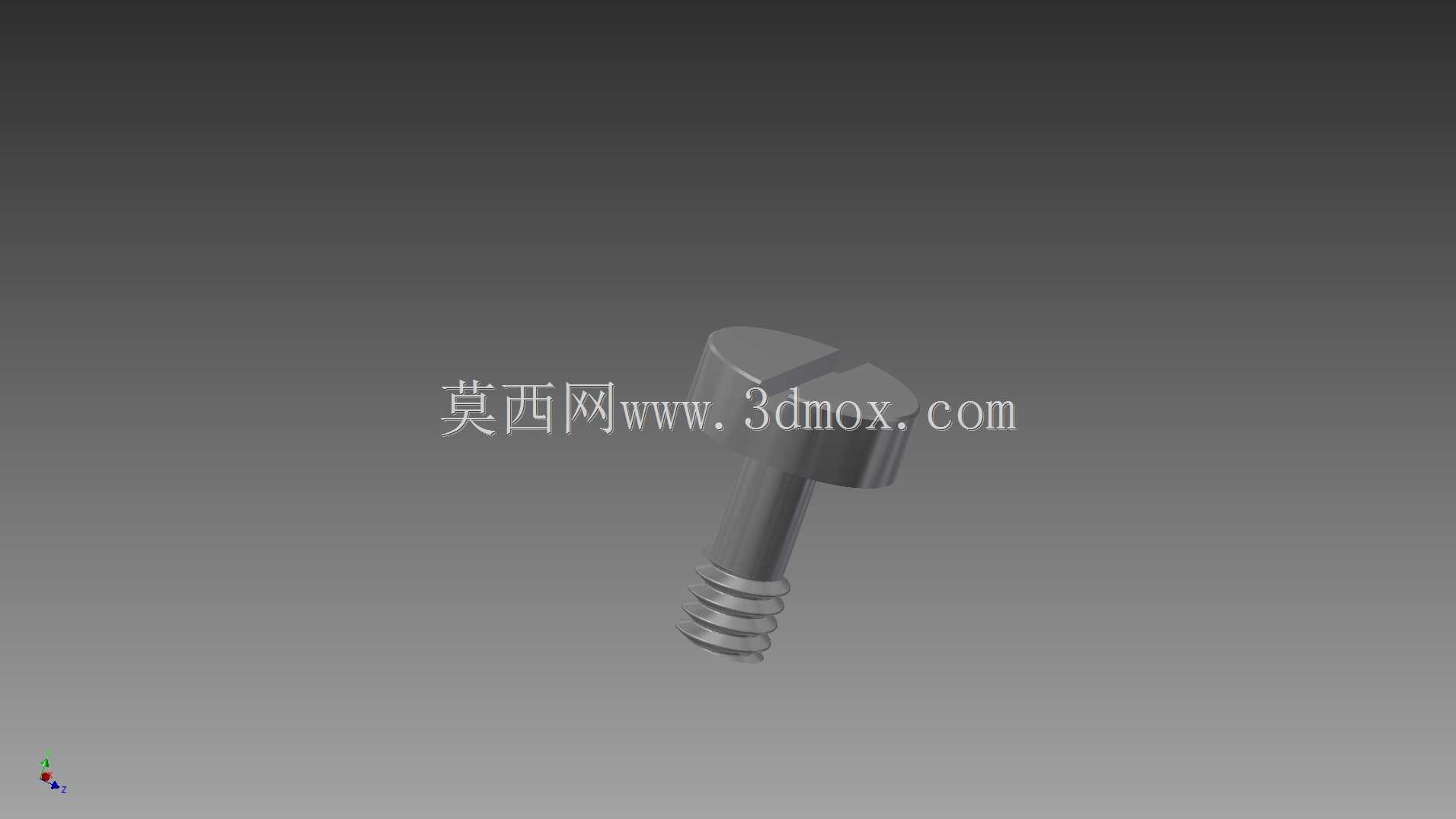

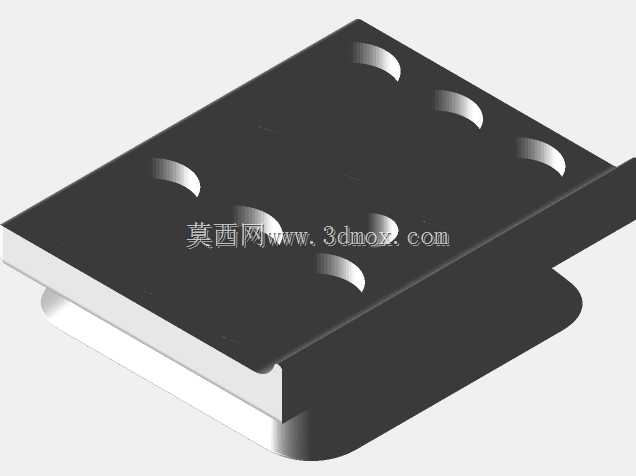

　　这类快装夹具在日常摄影、工作室静物拍摄、户外风光延时拍摄场景下都非常实用，用户不需要更换整台三脚架，只需要把原有快装板替换成这款转接夹具，就能给自己的旧脚架升级快装功能，打印制作时选用韧性较好的类橡胶材料制作防滑垫，基座主体用刚性光敏树脂或PLA打印即可满足使用强度，安装时只需要将基座底部的螺孔对准云台螺丝拧紧，再把六片防滑垫依次嵌入槽体对应的定位凹槽里，就可以直接投入使用，长期使用后如果防滑垫磨损，也可以单独重新打印垫片替换，维护成本很低。
