一寸口径气动控制换向阀结构设计

这款一寸通径的气动阀，主要面向工业流体管路的自动化通断、换向控制场景，在水处理成套设备、化工流体输送、中小型气动液压控制系统、民用净水机组的管路排布中都有广泛适配空间。不同于手动阀需要人工到场操作的局限，这类气控阀依靠外接压缩气源作为驱动动力，可接入设备的PLC气路控制回路，实现远程启闭、时序控制，在多管路协同作业的生产线中，能大幅降低人工操作的频次，提升管路控制的响应速度与一致性。

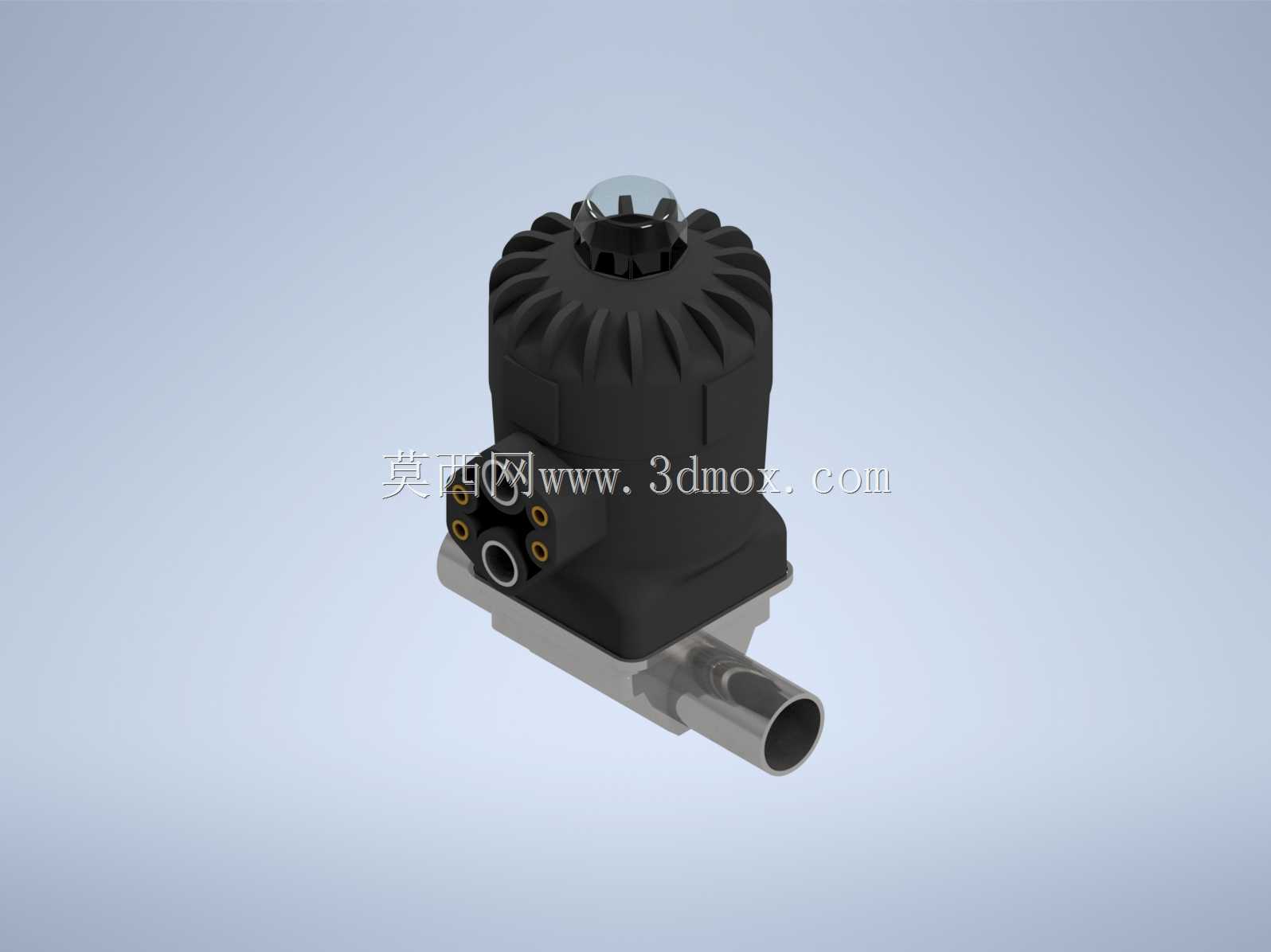

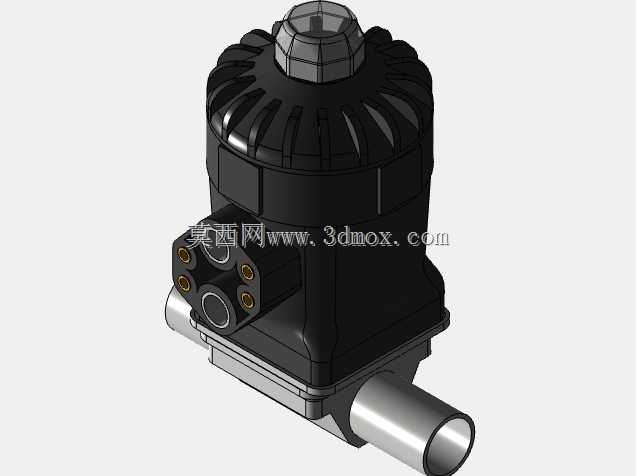

从结构设计逻辑来看，该阀采用上部驱动头+下部阀体的分体式布局，上部的黑色驱动壳体为气动执行腔，内部集成了活塞复位弹簧与气腔密封结构，侧面预留的三个气路接口分别对应气源进气、排气与控制气路接入，接口采用标准内螺纹规格，可直接匹配常规快插气动接头，无需额外加工转接件，能减少现场安装的配管工作量。驱动头顶部的调节旋钮用于手动微调阀芯初始位置，在设备调试、气源故障的应急工况下，可通过顶部旋钮手动完成阀芯启闭操作，避免管路失控引发的流体泄漏或生产中断。

下部阀体采用直通式流道设计，两端的一寸外螺纹接口可直接对接同通径的金属管路或塑料管路，流道内壁做了圆弧过渡处理，能减少流体通过时的压损，避免直角流道易积存杂质、引发流道堵塞的问题。阀体与上部驱动头的连接部位采用法兰式压合结构，内置多层丁腈橡胶密封件，可耐受常规工况下的水压、气压冲击，密封面的压紧力通过周边的紧固螺栓均匀分配，避免局部密封失效引发的外漏问题。

从安装边界来看，该阀整体轴向高度控制在180mm以内，阀体部分最大外径为75mm，两侧管路接口的同轴度公差控制在0.1mm以内，安装时只需保证两端管路与阀接口同轴，避免强行对口引发的阀体应力变形。驱动头侧面的气路接口距离阀体安装中心面的距离为42mm，配管时预留15mm的接头操作空间即可，不会出现与周边管路、安装支架干涉的问题。驱动壳体外部的竖向加强筋结构，一方面提升了塑料壳体的结构强度，避免气源压力波动时壳体出现形变胀裂，另一方面筋条之间的凹槽可增大散热面积，在长期连续工作的工况下，能快速带走驱动腔内部压缩空气做功产生的热量，延缓密封件的老化速度。

在功能特性上，该阀的阀芯采用软密封结构，启闭响应时间控制在0.3秒以内，可适配最高0.8MPa的工作压力，适用流体温度范围在0-80摄氏度之间，既能满足清水、压缩空气等常规介质的控制需求，也可适配弱酸碱类的化工流体，只需根据介质特性更换对应材质的密封件即可拓展适用范围。不同于电磁阀需要持续供电维持工作状态，这款气动阀在驱动气源失压时，内部复位弹簧会自动推动阀芯回到初始常闭状态，可在突发断气故障时自动切断管路，避免介质持续流通引发的生产事故，安全冗余度更适合无人值守的自动化管路系统。

建模过程中对各部件的配合公差做了精准还原，驱动头与阀体的配合面、气路接口的螺纹深度、阀芯的行程距离都按照实际加工尺寸做了参数化设定，可直接用于设备布局的干涉检查、管路走向模拟，也可作为同类型阀件改型设计的基础参考，在做设备三维布局时，可直接调用该模型完成管路装配验证，减少选型阶段的尺寸核对工作量，避免实际安装时出现尺寸不匹配的问题。
