KJ-66涡轮螺旋桨航空动力装置结构

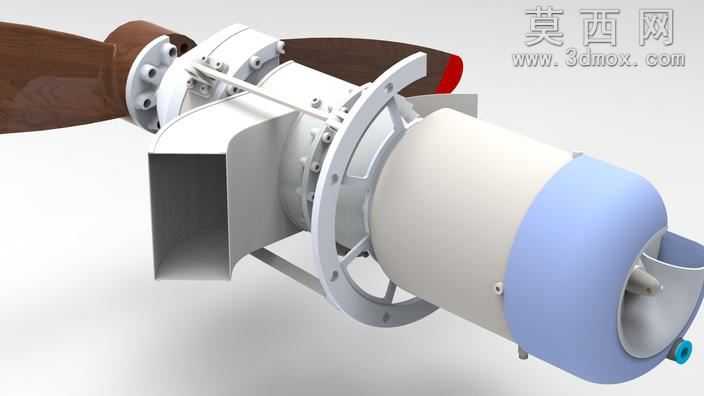

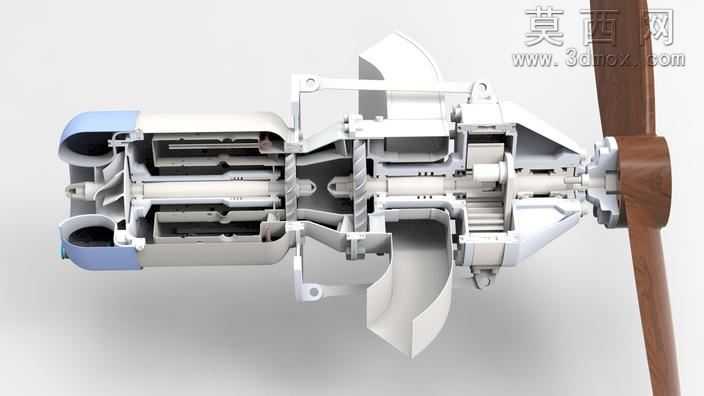

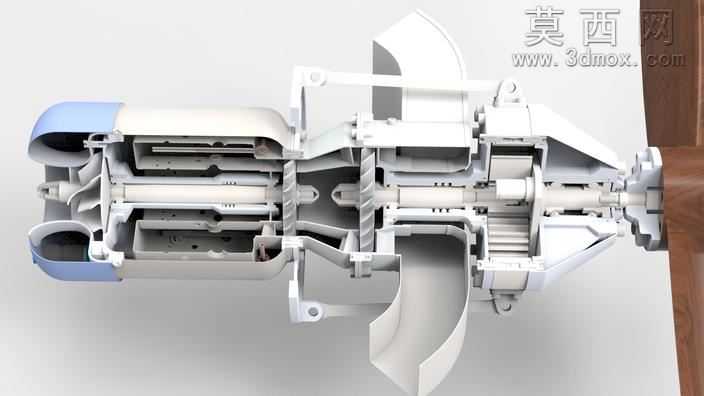

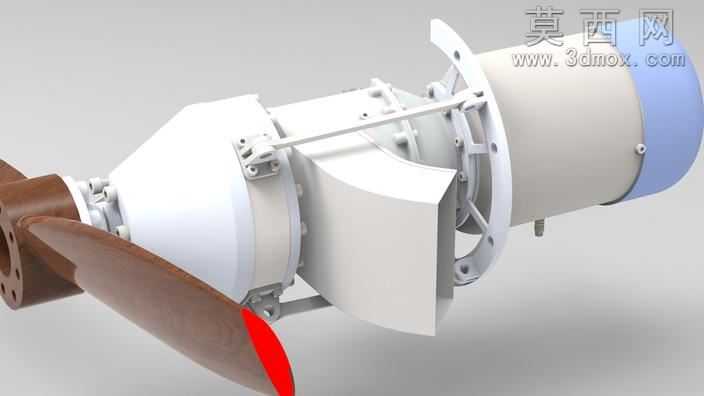

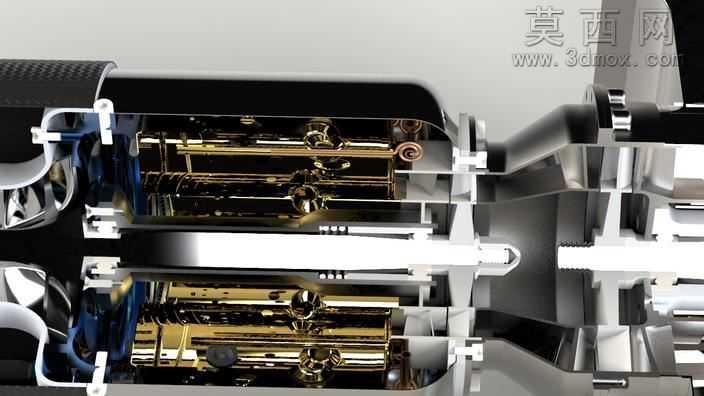

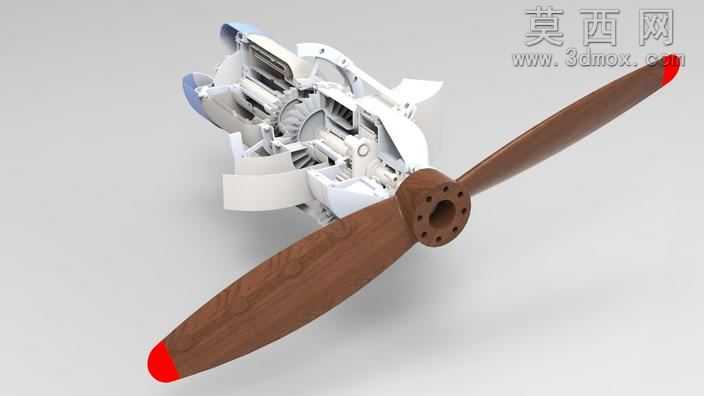

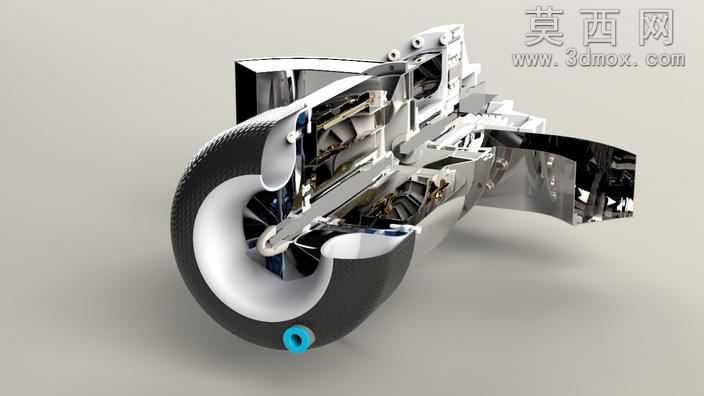

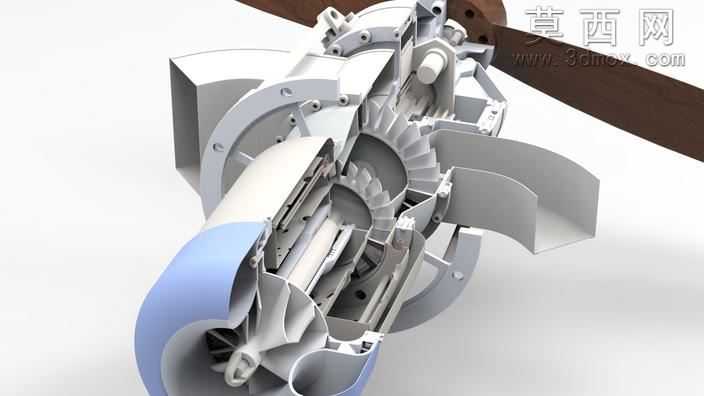

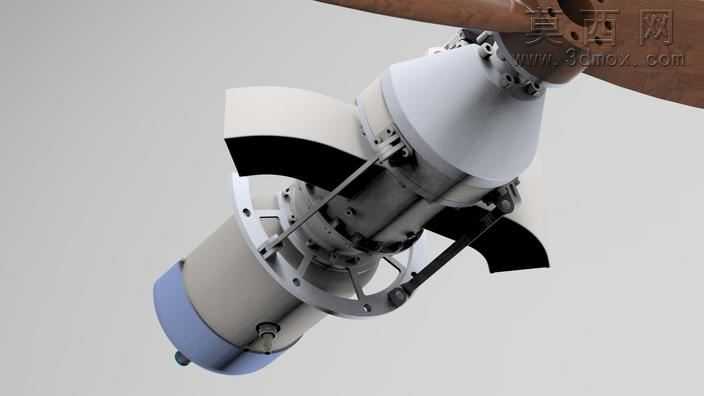

本作品为适配航模场景的KJ-66涡轮螺旋桨动力装置三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循航空动力装置的结构逻辑与尺寸比例，对核心部件进行了精细化还原。建模阶段首先梳理涡轮螺旋桨与涡喷发动机的集成逻辑，先完成核心机部分的参数化搭建：依次构建进气道导流结构、多级压气机叶片轮盘、环形燃烧室、涡轮导向器与动力涡轮、排气喷管的独立零件，每一级压气机叶片均按照翼型曲率规律绘制截面草图，通过放样、阵列特征完成整圈叶片的建模，保证叶片安装角、叶型厚度的参数符合微型涡喷的气动设计要求；燃烧室部分还原了环形火焰筒、喷油嘴安装位、点火结构的细节，通过抽壳、阵列开孔特征还原火焰筒的冷却气孔结构，保证内部流道的连通性与结构合理性。动力输出部分完成了减速器机匣、螺旋桨安装法兰、桨毂连接结构的建模，还原了涡轮轴与螺旋桨之间的减速传动结构逻辑，外部机匣采用剖视建模处理，通过切除半侧机壳的方式，完整展示内部从进气、压气、燃烧、涡轮做功到动力输出的完整传动与气流路径，让观者可以清晰看到各核心部件的装配位置与配合关系。渲染阶段采用Keyshot完成材质与场景搭建，机匣主体采用哑光铸铝材质，还原航空铝合金构件的金属磨砂质感，压气机与涡轮叶片采用抛光高温合金材质，呈现亮银色金属反光效果，螺旋桨桨叶采用棕色碳纤维复合材质，还原航模螺旋桨的材质特征，进气道前端整流罩采用淡蓝色半透明工程塑料材质，区分不同功能部件的材质差异；场景采用纯白无影棚环境，搭配柔和的多光源布光，通过主光、补光、轮廓光的配合，凸显剖视结构内部的零件层次，避免内部结构出现暗部死黑，同时在金属表面形成自然的反射高光，强化金属构件的质感。设计思路上，该模型兼顾结构展示性与航模改装参考价值，既通过剖视设计完整呈现涡轮螺旋桨动力的内部工作原理，可作为航空动力科普、机械结构教学的展示素材，也严格遵循KJ-66微型涡喷的实际尺寸比例，可作为RC航模改装涡轮螺旋桨动力的结构参考，所有零件的装配关系均符合实际机械装配逻辑，转动部件预留了合理的配合间隙，机匣的连接螺栓、安装边等细节均做了还原，保证模型的结构严谨性，没有出现结构穿模、比例失调的问题，整体模型既具备可视化展示效果，也具备实际的工程参考意义。
