震颤抑制软外骨骼圆柱成型模具结构

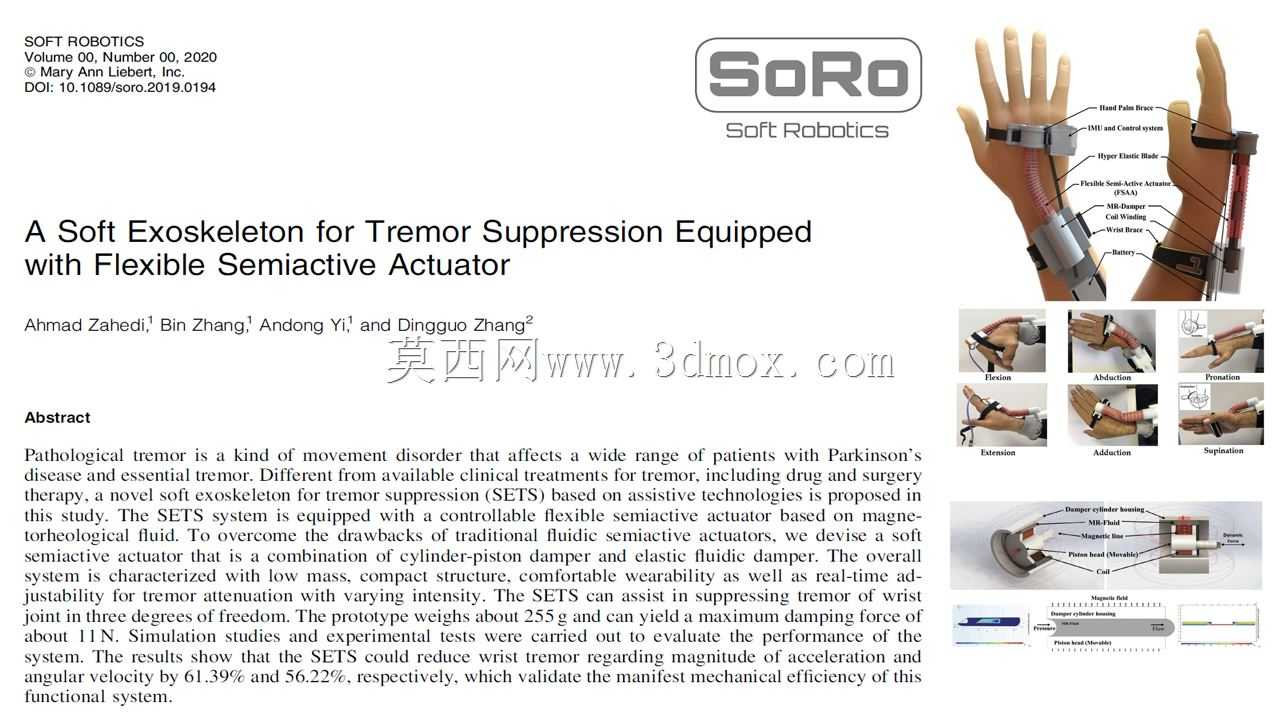

在康复辅具的柔性构件生产环节，这类圆柱模具主要用于硅橡胶材质的震颤抑制软外骨骼基体成型，适配手部、腕部等需要柔性约束的穿戴部位生产需求。实际生产中，硅橡胶混合脱泡后注入模腔，固化后形成带中空腔体的柔性套结构，该腔体后续可填充磁流变液，实现阻尼可调的震颤抑制效果，面向存在手部震颤症状的用户日常穿戴使用，兼顾穿戴贴合度与阻尼调节的结构基础。

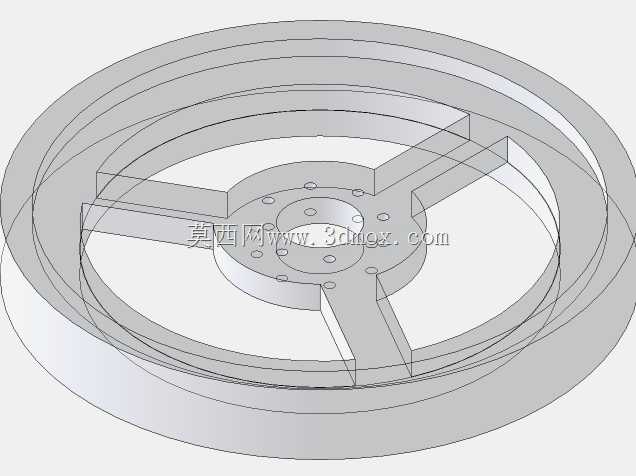

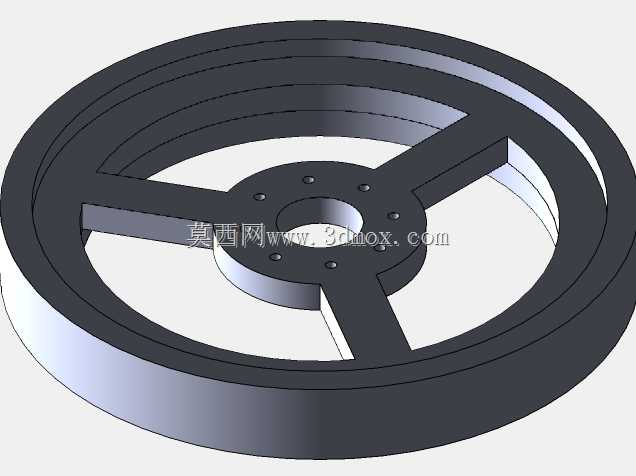

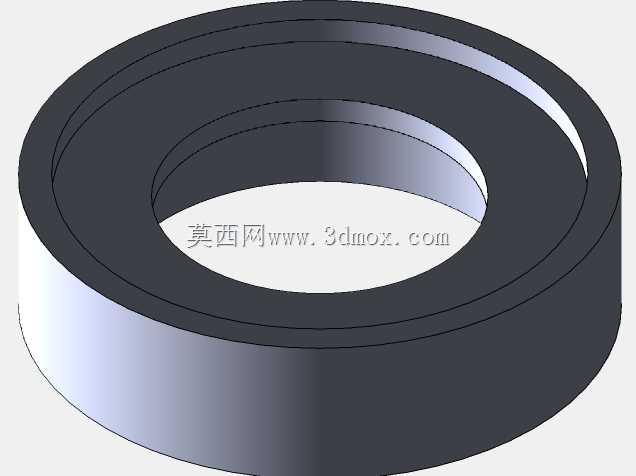

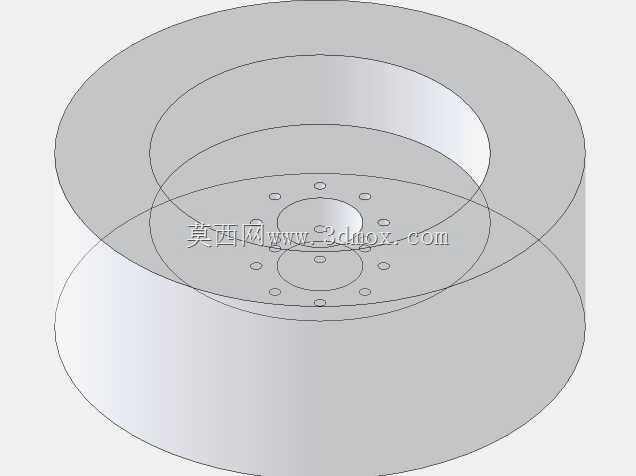

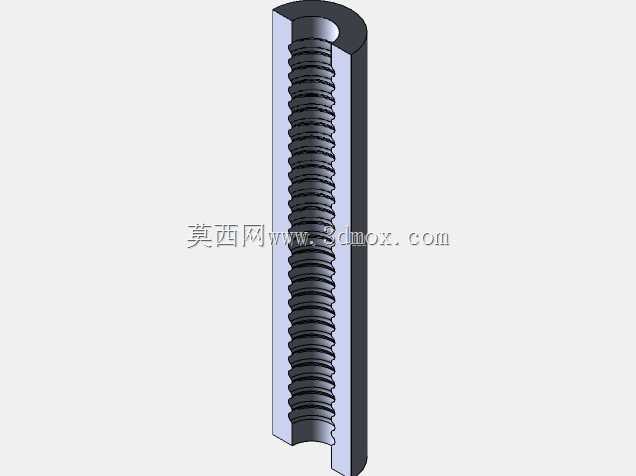

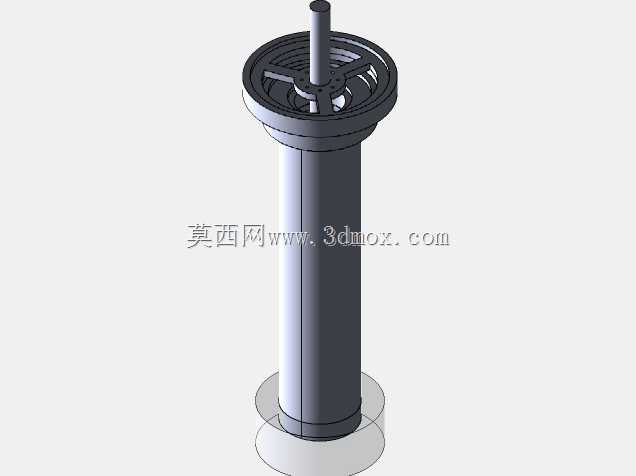

从结构设计逻辑来看，模具采用同轴多层圆柱嵌套结构，核心成型面分为内外两层圆柱面，外层圆柱面控制软外骨骼的外轮廓尺寸，保证成型后的构件外壁光滑无飞边，适配穿戴时的皮肤接触需求；内层圆柱型芯控制中空腔体的尺寸精度，腔体壁厚均匀性控制在±0.1mm范围内，避免磁流变液填充后出现局部壁厚过薄导致的破裂风险。模具端面均匀分布的定位小孔，用于合模时的销钉定位，保证上下模、内外型芯的同轴度误差不超过0.05mm，防止成型后的构件出现壁厚偏差，影响后续磁流变液的流动阻尼特性。

安装边界方面，模具整体为同轴圆柱结构，外径根据适配的穿戴部位尺寸设计，常规腕部适配款模具外径为120mm，总高度45mm，内层型芯直径为60mm，成型后的硅橡胶构件壁厚为15mm，中空腔体直径30mm，可容纳足够体积的磁流变液，提供稳定的阻尼输出。模具上下端面设计有平行的定位止口，合模时止口配合间隙控制在0.02mm以内，避免注胶时出现溢料问题，同时开模时可通过端面的工艺螺孔安装拔模工具，避免硬撬损伤成型面，保证模具的重复使用精度。

实际应用场景中，这类模具生产的软外骨骼构件，不需要额外的硬质支撑结构，依靠硅橡胶本身的弹性贴合在肢体表面，中空腔体内的磁流变液可通过外接的磁场调节模块改变阻尼大小，当用户出现震颤动作时，磁场强度提升，磁流变液粘度增大，提供足够的约束阻尼抵消震颤幅度，正常活动时降低磁场强度，保证肢体活动的灵活性。模具的分型面设置在圆柱轴向的中间位置，开模后构件可直接从型芯上脱出，不需要额外的侧抽芯结构，简化了模具加工难度，同时降低了生产操作的复杂度，适合小批量定制化的康复辅具生产场景。

设计过程中需要重点考虑硅橡胶的收缩率，通常医用级硅橡胶的固化收缩率在2%-3%之间，模具的成型尺寸需要提前预留收缩量，保证成型后的构件尺寸符合穿戴适配要求。端面的定位孔采用通孔设计，合模销钉贯穿上下模，避免长期使用后销钉孔磨损导致定位偏差，同时模具的成型面做抛光处理，表面粗糙度达到Ra0.8，保证成型后的硅橡胶构件表面光滑，不会对皮肤造成刺激。注胶口设置在模具端面的中心位置，注胶时硅橡胶从中心向四周均匀填充模腔，避免出现卷气问题，减少成型后的构件内部气泡，提升构件的结构强度与密封性能。
