蜗轮蜗杆传动剖面结构三维设计作品

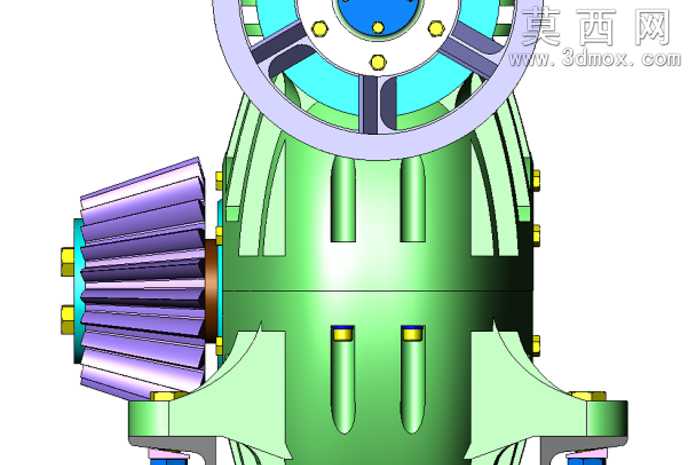

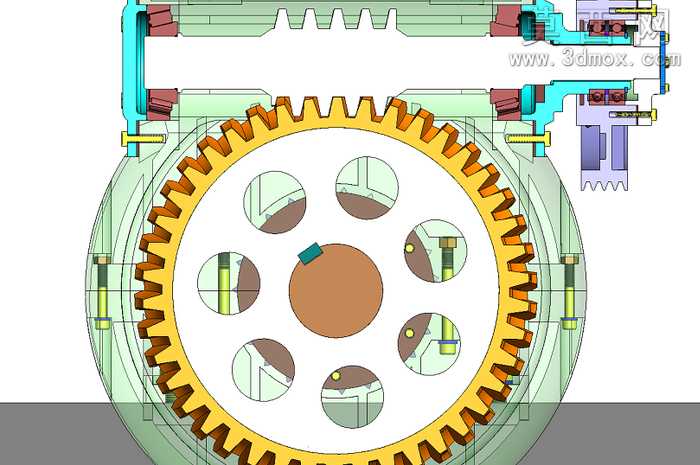

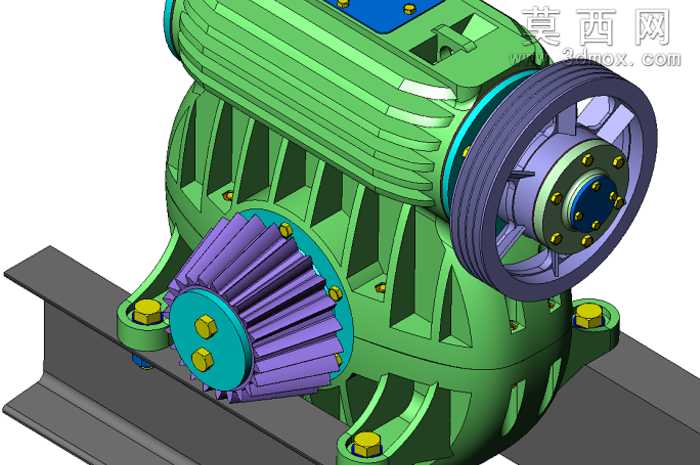

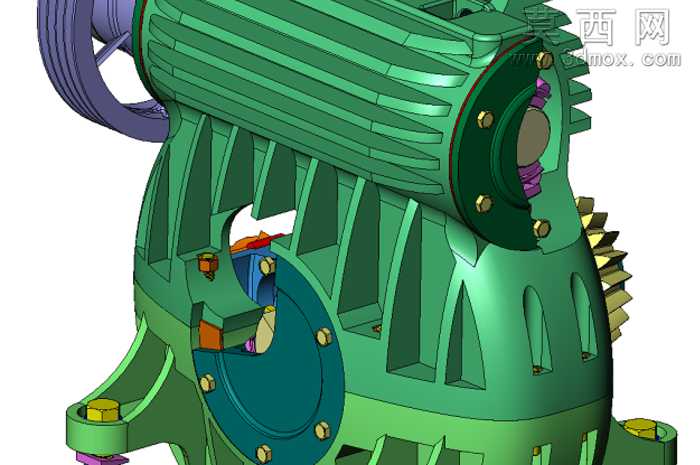

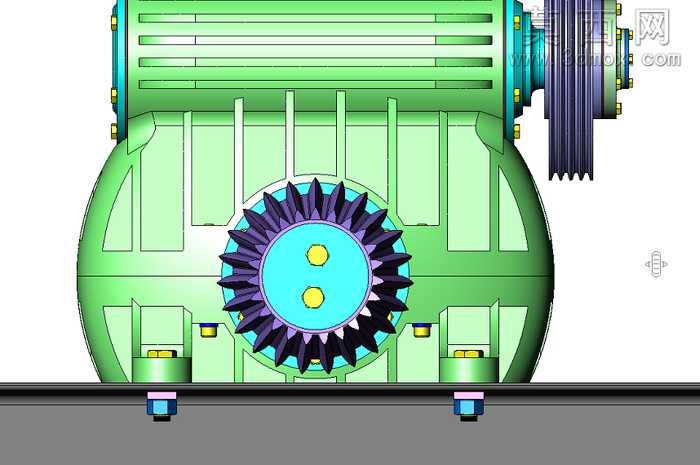

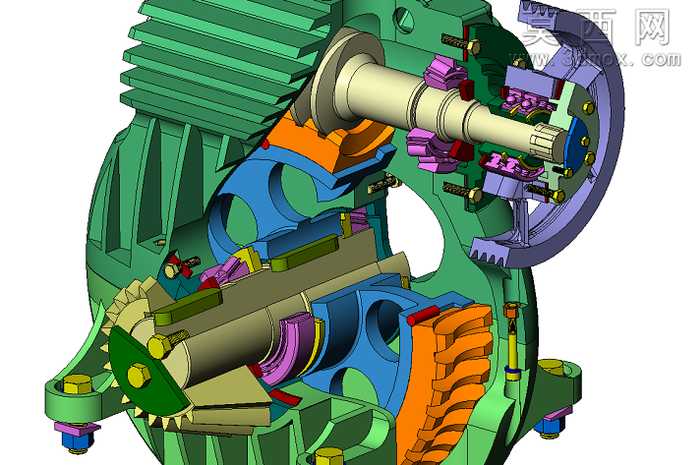

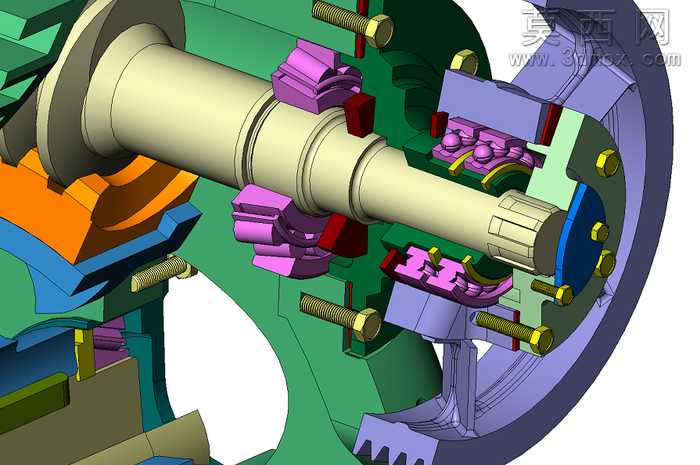

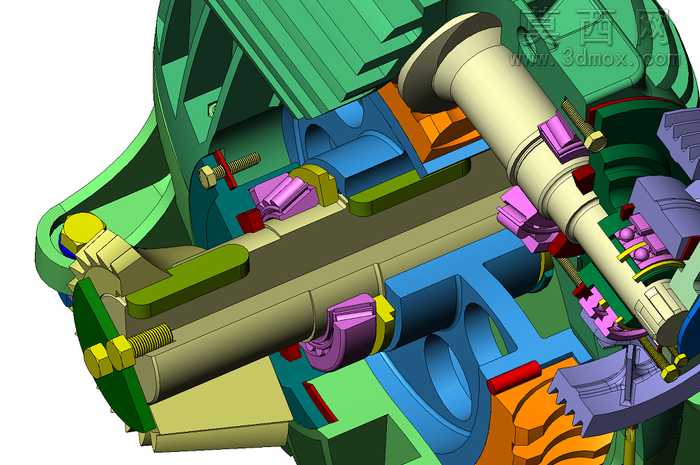

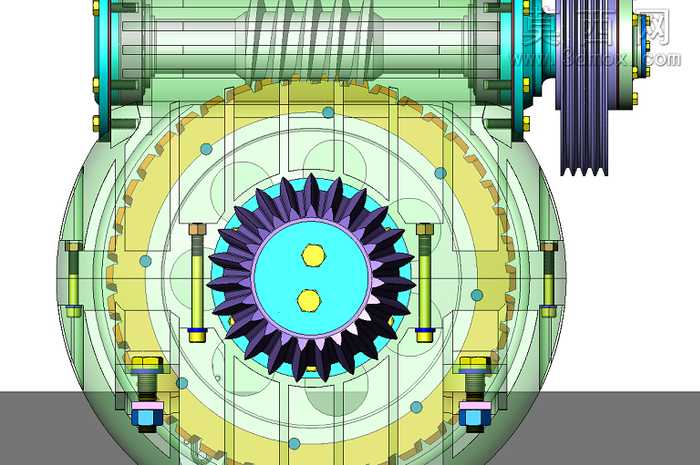

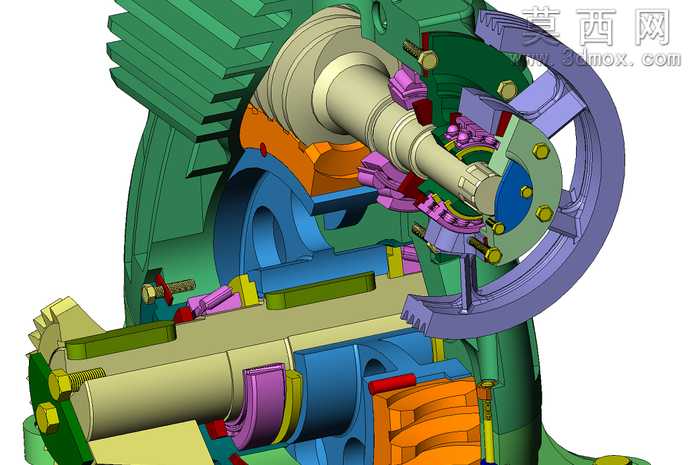

本作品为蜗轮蜗杆传动结构的剖面展示三维设计，建模过程中严格遵循机械传动设计规范，针对蜗杆轴、蜗轮啮合区域、周边支撑与锁紧组件进行了全参数化建模。首先在三维建模环境中完成蜗杆轴的主体特征构建，按照传动比要求匹配蜗杆的导程角、齿形参数，同时还原轴段上的螺纹锁紧结构、定位轴肩、键槽等细节特征，确保轴类零件的装配基准完全符合机械设计公差要求。针对剖面展示的需求，对整体装配体进行了合理的剖切处理，将内部啮合的齿部结构、轴系支撑结构、紧固件装配关系完整呈现，避免外部壳体遮挡核心传动结构。材质设置上，针对不同功能零件匹配对应材质属性：传动蜗杆与蜗轮采用金属合金材质，设置合适的金属粗糙度与反光参数，还原机械加工零件的表面质感；不同功能的紧固件、定位块采用差异化的色彩材质区分，紫色、黄色、红色、绿色、蓝色等不同配色分别对应锁紧件、定位件、密封件、支撑壳体等不同功能组件，让剖面结构的层级关系一目了然。渲染阶段采用柔和的工业展示光源，调整光线角度避免金属材质出现过曝反光，同时通过阴影层次强化各零件的装配位置关系，清晰展现蜗杆与蜗轮的啮合间隙、轴系的支撑定位逻辑、紧固件的锁紧布局。设计思路上，本作品聚焦蜗轮蜗杆传动的核心原理展示，通过剖面化的处理方式，将原本封闭在壳体内部的传动路径、零件配合关系直观呈现，蜗杆轴的轴向定位结构、周向锁紧结构、蜗轮的安装位置都在剖切视图中清晰展现，能够直观呈现蜗轮蜗杆传动的运动传递逻辑，可用于机械原理教学、传动结构方案展示场景，帮助观者快速理解蜗轮蜗杆传动的内部构造与装配逻辑，还原了真实机械产品中蜗轮蜗杆传动组件的装配细节，所有配合面的位置关系、零件的安装顺序都符合实际机械装配工艺要求，没有出现结构干涉、装配逻辑错误的问题。
