悬挂式链条传动输送机驱动装置结构

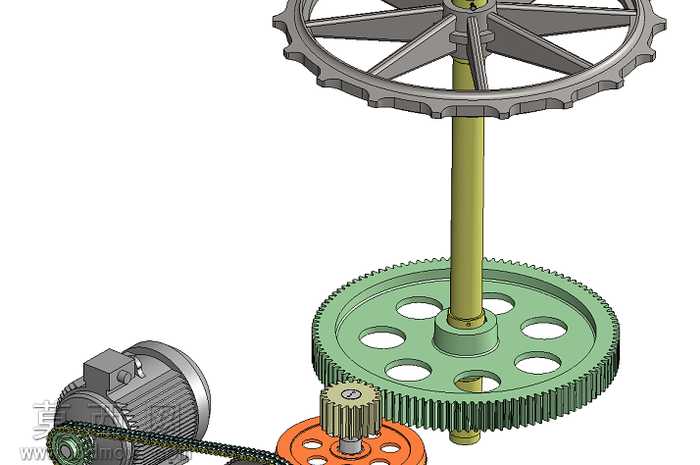

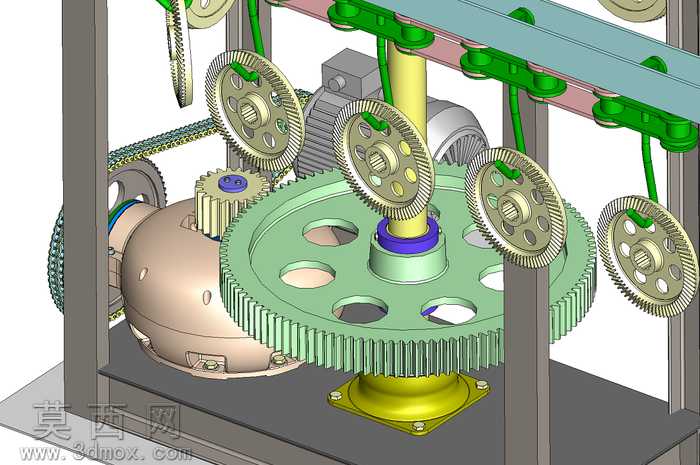

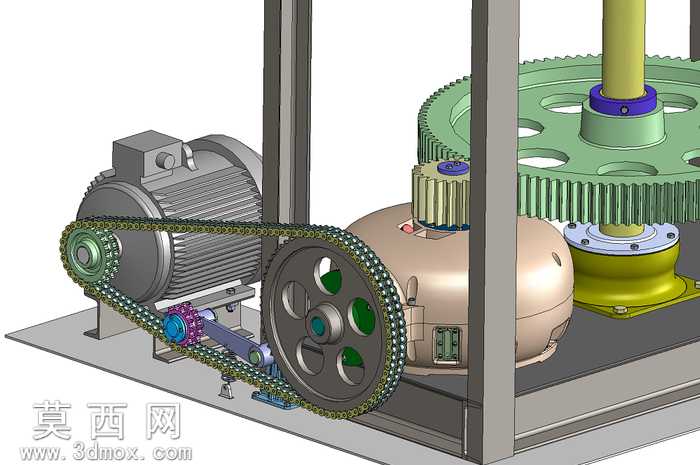

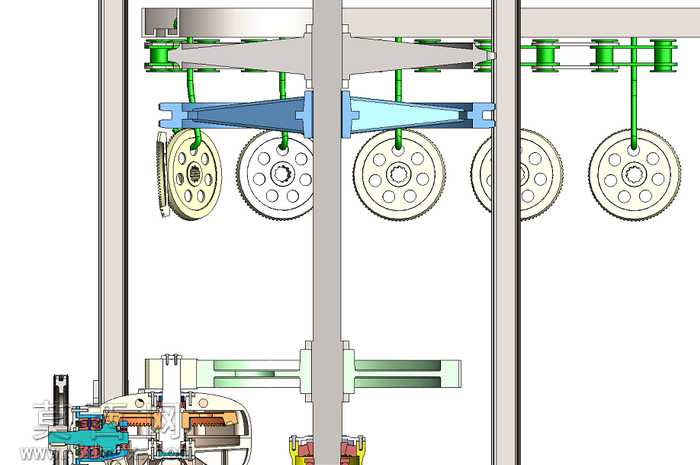

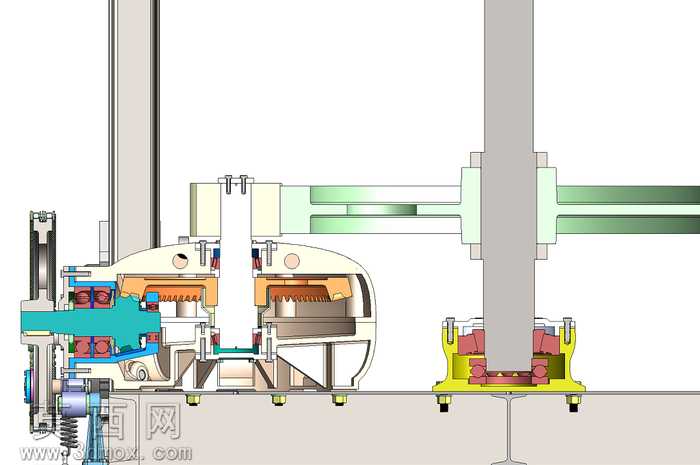

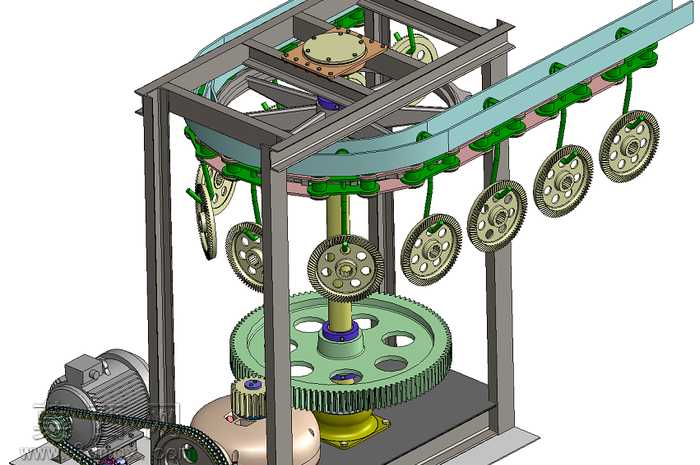

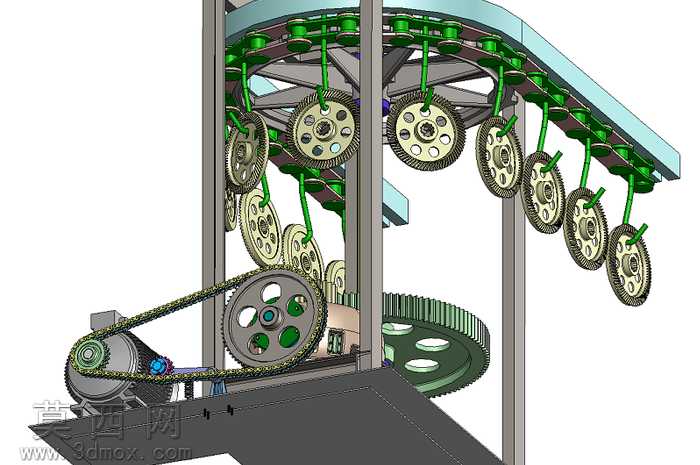

本模型为悬挂式输送机的链驱动核心结构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械传动设计规范，对每一处零件的配合公差、装配约束都做了精准定义，可直接用于结构验证与方案展示。模型整体采用立式框架承载结构，底部设置驱动电机与链传动副，通过大直径主传动齿轮将动力传递至中心立轴，立轴上端连接回转驱动盘，带动上方环形轨道内的输送链节做循环回转运动。渲染阶段针对不同零件赋予了对应材质属性：机架部分采用哑光喷塑钢材材质，还原工业设备的金属质感；传动齿轮、链轮零件赋予调质钢材质，表面做了齿面磨削纹理的细节处理，突出机加工零件的精度特征；输送挂杆、轨道部分采用轻质合金材质，电机外壳做了铸铁散热筋的纹理表现，链条零件还原了金属铰接的细节质感，整体渲染效果真实还原工业设备的实际外观。结构设计上，该驱动装置采用链传动作为动力传递形式，相比带传动具备更高的传动精度与负载能力，适配悬挂输送场景下的重载工件输送需求；环形轨道设计可实现工件的闭环循环输送，悬挂式挂具可沿轨道顺畅完成转弯、直行的全路径移动，底部的减速传动结构可将电机的高转速转换为输送链所需的低转速大扭矩输出，同时在中心回转位置设置了推力轴承承载结构，可承受上部输送链与悬挂工件的整体轴向载荷，保证设备长期运行的结构稳定性。设计过程中重点验证了链轮与链条的啮合间隙、轨道转弯处的曲率半径与挂具摆动空间的匹配性、驱动齿轮副的传动比匹配，确保整体结构无运动干涉，各传动部件的受力分布合理，可作为悬挂输送线设计的参考方案，也可用于机械原理教学的演示模型。
