倒三轮开放式钢管越野代步车架

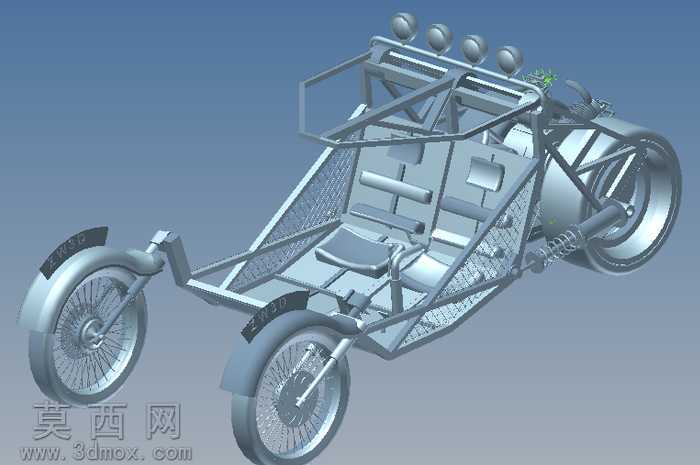

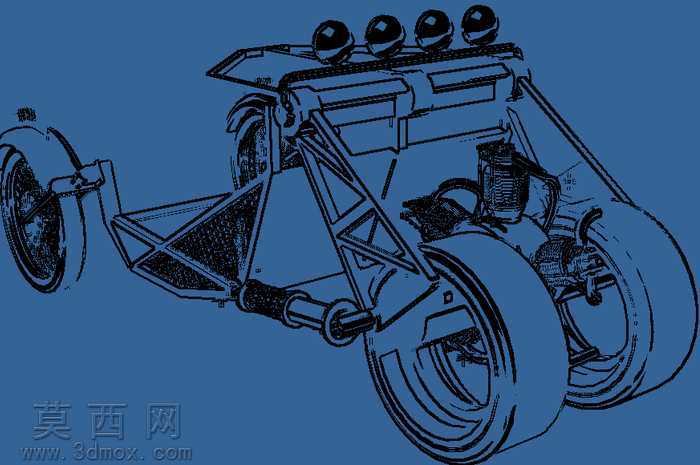

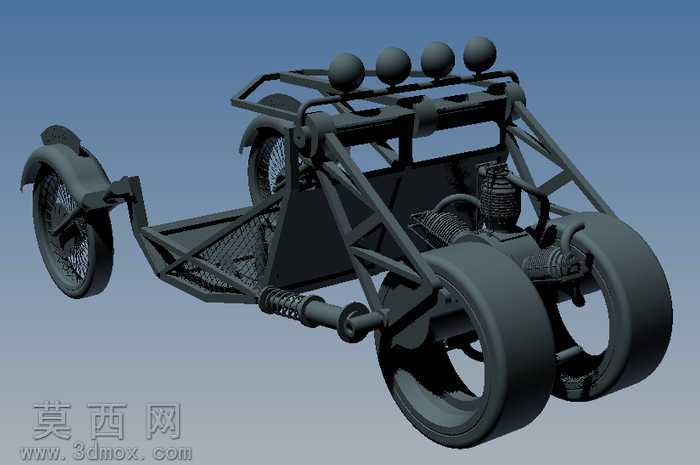

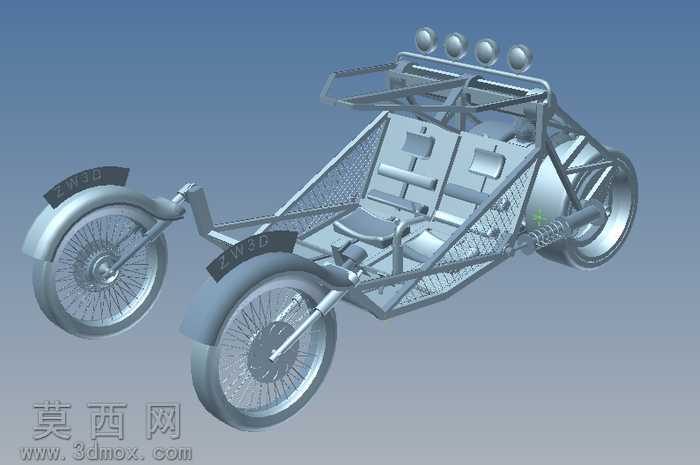

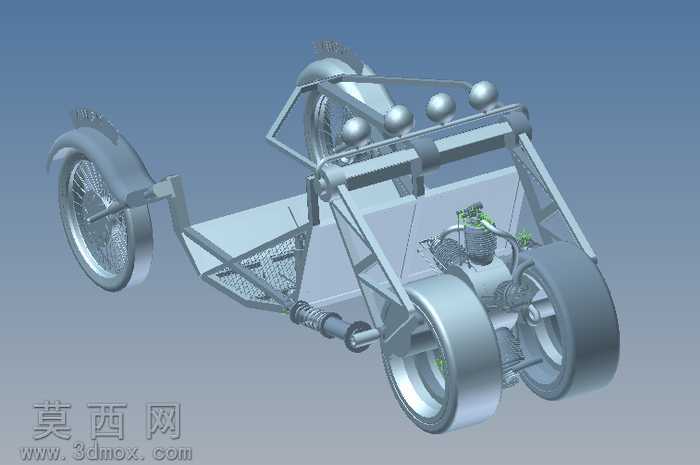

本作品为基于摩托车底盘拓展设计的倒三轮开放式管架车辆三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先以钢管桁架式车架作为核心承载主体，逐根绘制不同管径的承载管材路径，通过布尔运算完成管材交接处的切口拟合，还原真实管架焊接的拼接结构，保证车架受力路径的合理性。建模过程中对前部双轮转向结构做了重点还原，包含转向节、连接摇臂、减震器安装位的细节建模，减震器部件通过弹簧螺旋扫描、阻尼筒拉伸凸台的方式完成，还原减震器的伸缩行程结构，前部两个车轮采用辐条式轮毂建模，逐根绘制辐条的拉伸路径并完成圆周阵列，还原复古辐条轮的视觉特征。车辆后部采用单轮驱动布局，匹配径向五缸轮毂电机的安装位结构，电机外壳通过旋转凸台、散热筋阵列的方式完成细节刻画，还原轮毂电机的外形特征。座舱部分采用开放式无车门设计，建模时预留了双座椅的安装固定位，座椅采用曲面建模方式勾勒出贴合人体坐姿的承托曲面，座舱前部预留了操控踏板、转向机构的安装空间，车架顶部额外增设了四盏外置越野射灯的安装支架，支架与主车架通过安装孔位、固定卡扣的细节建模完成连接。渲染阶段采用金属材质赋予车架钢管，模拟冷拔钢管的哑光金属质感，车轮橡胶部分采用哑光带细微凹凸纹理的橡胶材质，还原轮胎的粗糙触感，金属辐条、轮毂采用抛光金属材质，与车架的哑光金属形成质感区分，减震器弹簧采用亮面金属材质，阻尼筒采用半哑光金属搭配局部黑色塑料材质，提升部件的层次感。整体设计思路围绕轻量化越野玩乐属性展开，采用倒三轮布局提升前轮抓地力与过弯稳定性，开放式管架结构在降低整车重量的同时，也预留了充足的后期改装空间，依托成熟摩托车底盘的动力、传动结构进行拓展，降低了设计的落地难度，外露的管架结构也凸显出硬核的机械美感，适配短途越野、休闲代步的使用场景。
