蜗轮蜗杆式悬挂输送机驱动装置结构

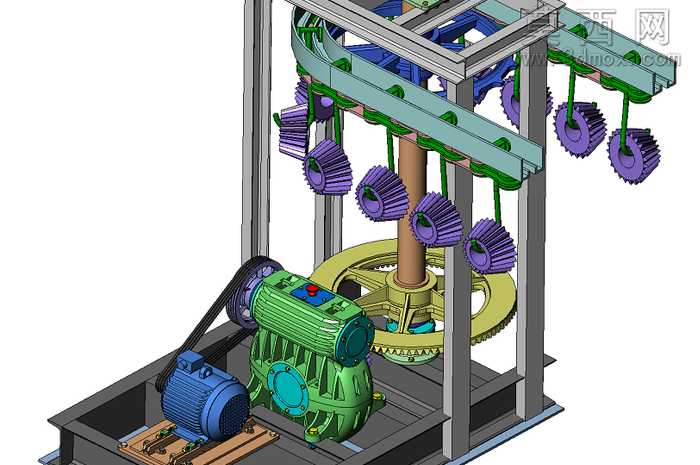

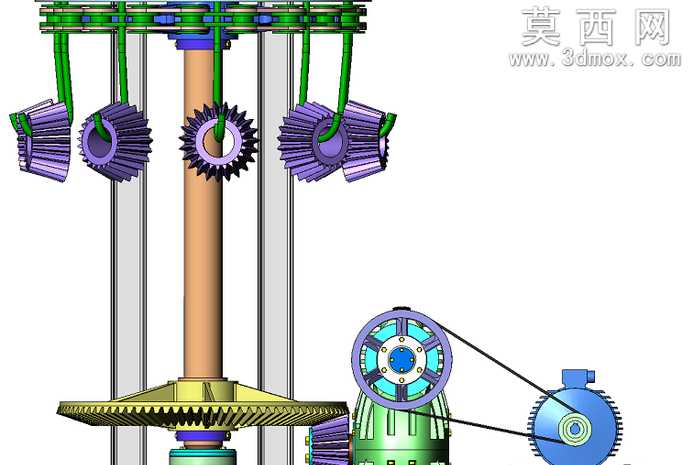

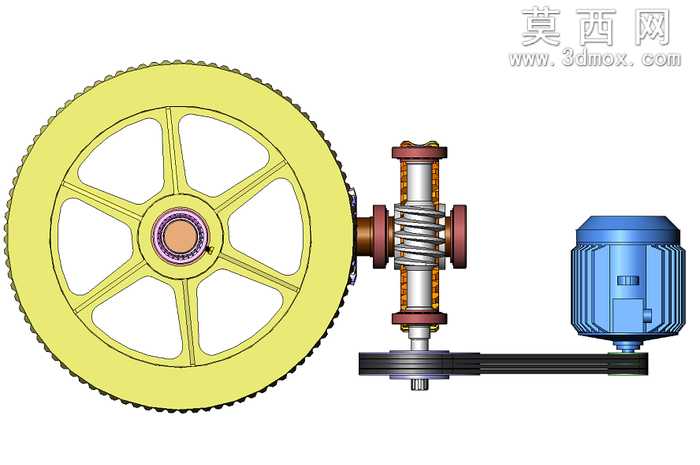

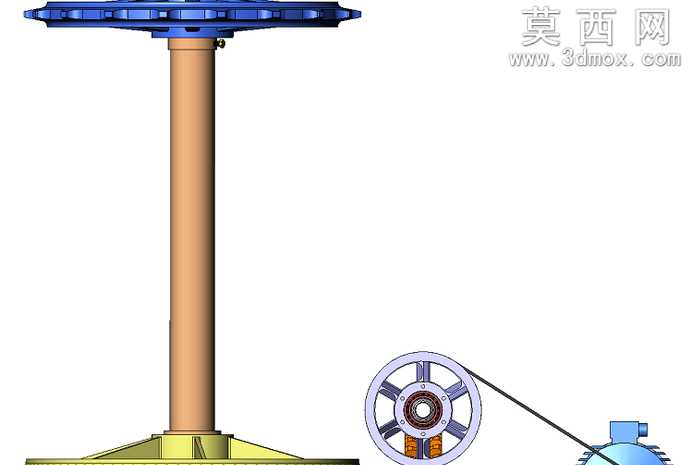

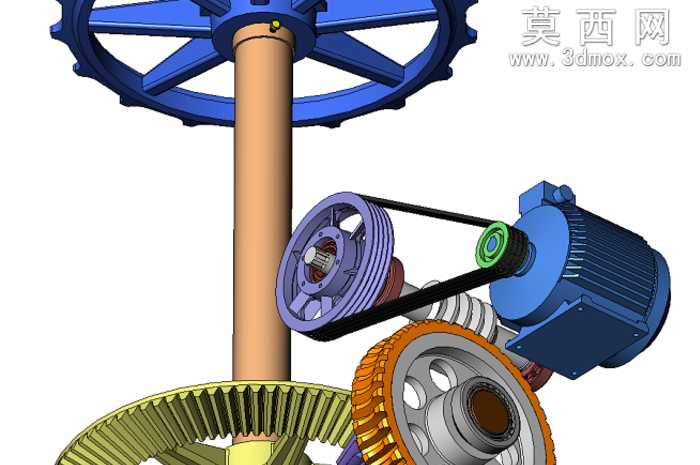

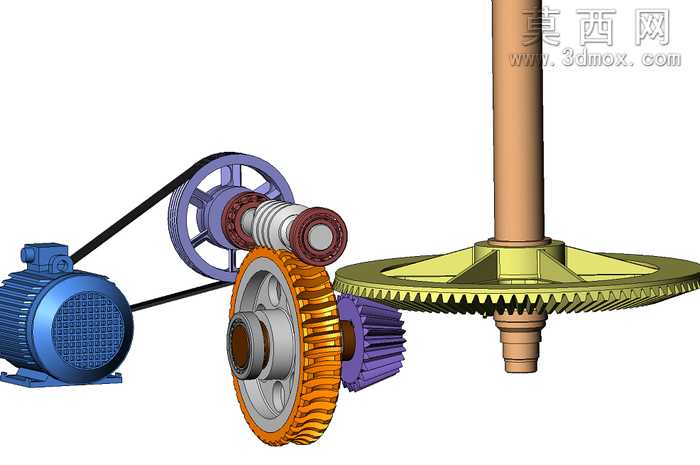

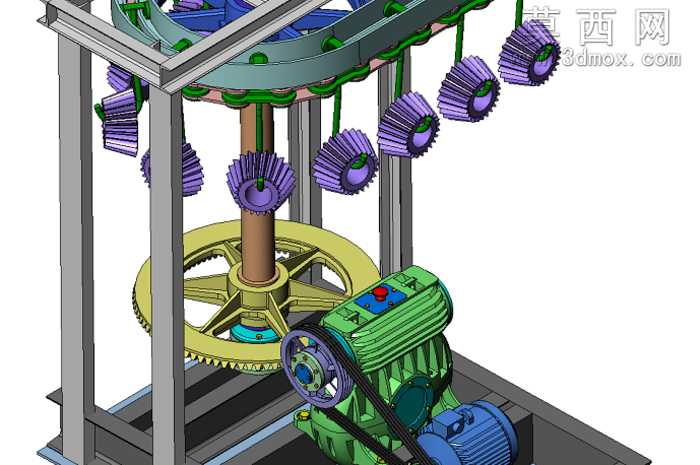

本作品为蜗轮式输送机驱动装置的三维建模成果，建模过程严格遵循机械传动设计规范，在三维软件环境中完成全零件的参数化建模与整机装配，通过真实材质渲染还原设备的实际外观质感。模型完整还原了驱动单元的核心结构：底部机架采用型钢焊接框架结构，表面赋予哑光金属漆材质，清晰呈现机架的安装基准面与螺栓固定点位；驱动电机采用标准三相异步电机建模，外壳赋予铸铁磨砂材质，端盖、散热筋、接线盒等细节均做精细化还原，电机输出端通过皮带传动连接蜗轮蜗杆减速机，皮带赋予黑色橡胶材质，带轮做金属镀锌质感处理，还原带传动的张紧结构与防护罩安装位。核心的蜗轮蜗杆减速机部分做了剖视化结构展示，箱体采用绿色铸造漆材质，内部蜗轮、蜗杆零件赋予调质钢金属质感，清晰呈现蜗轮蜗杆的啮合传动关系，轴承、油封、端盖等标准件均按国标尺寸建模，可直观看到减速机构的传动路径与润滑腔结构。减速机输出端连接大直径回转驱动齿轮，齿轮采用齿面淬火钢材质，与上方悬挂输送轨道的牵引链条啮合，轨道采用铝合金阳极氧化材质，搭配绿色工程塑料材质的输送滑架，滑架上均匀安装紫色锥齿轮状的工件挂具，完整还原悬挂输送机的回转输送路径。建模过程中严格校验了各传动部件的装配干涉，通过运动仿真可验证电机动力经皮带减速、蜗轮蜗杆二级减速后，带动回转轨道上的挂具做匀速回转运动的传动逻辑，所有配合面均按实际加工公差设置装配约束，既保证了模型的可视化展示效果，也可作为机械设计教学、输送设备方案选型的参考模型，清晰展现了蜗轮驱动式悬挂输送机的动力传递路线与核心部件布局。
