750公斤级铸造用卷料放料支撑装置

　　在中小型铸造车间的覆膜砂卷料、铸造用隔离膜卷、砂型包覆金属带卷的上料工序中，这类重载放料支撑装置是衔接原料存储与成型工位的核心辅机，区别于轻型卷材放料架，该装置针对单卷重量最高750公斤的重载工况做了全链路结构强化，完全适配铸造车间多粉尘、偶尔有砂粒飞溅的作业环境。从结构布局来看，装置采用立式单支撑悬臂结构，底部为整块钢板折弯焊接的L型安装底座，底座预留四个沉头安装孔，可直接通过膨胀螺栓固定在混凝土地面或者生产线的型钢机架上，安装时需保证底座上平面的水平度误差不超过1mm/m，避免料卷放置后出现偏载导致的轴承受力不均问题。

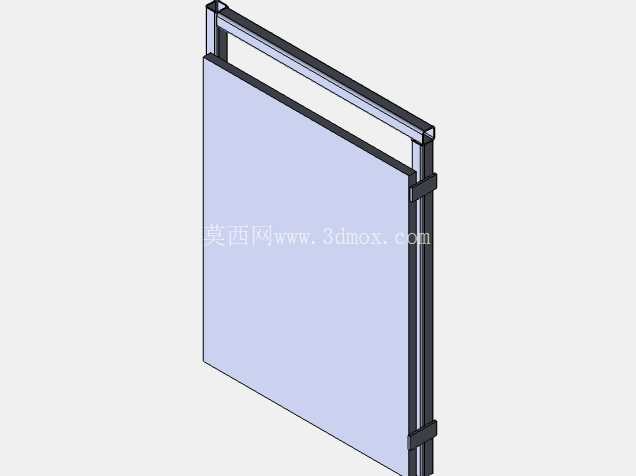

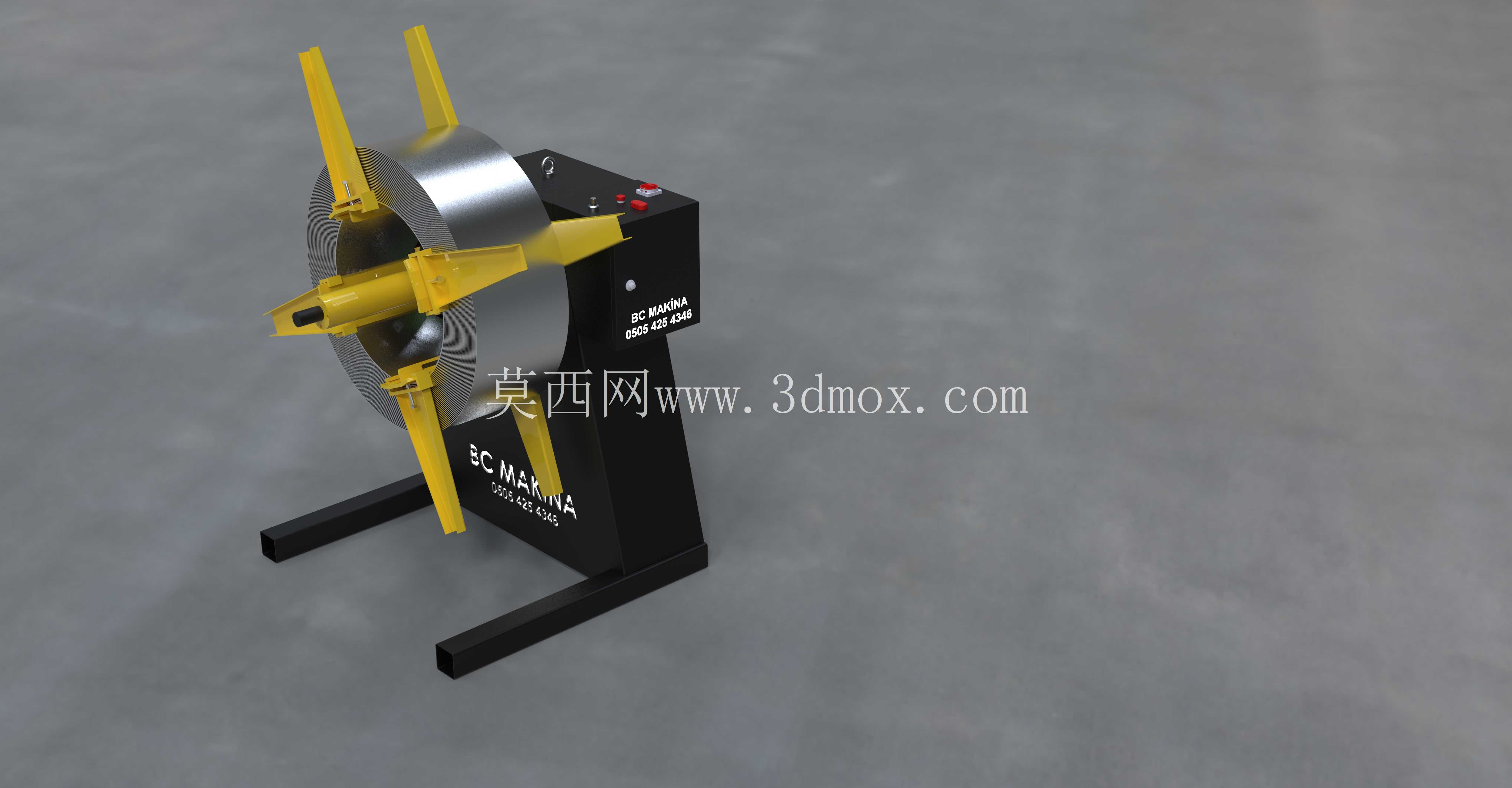

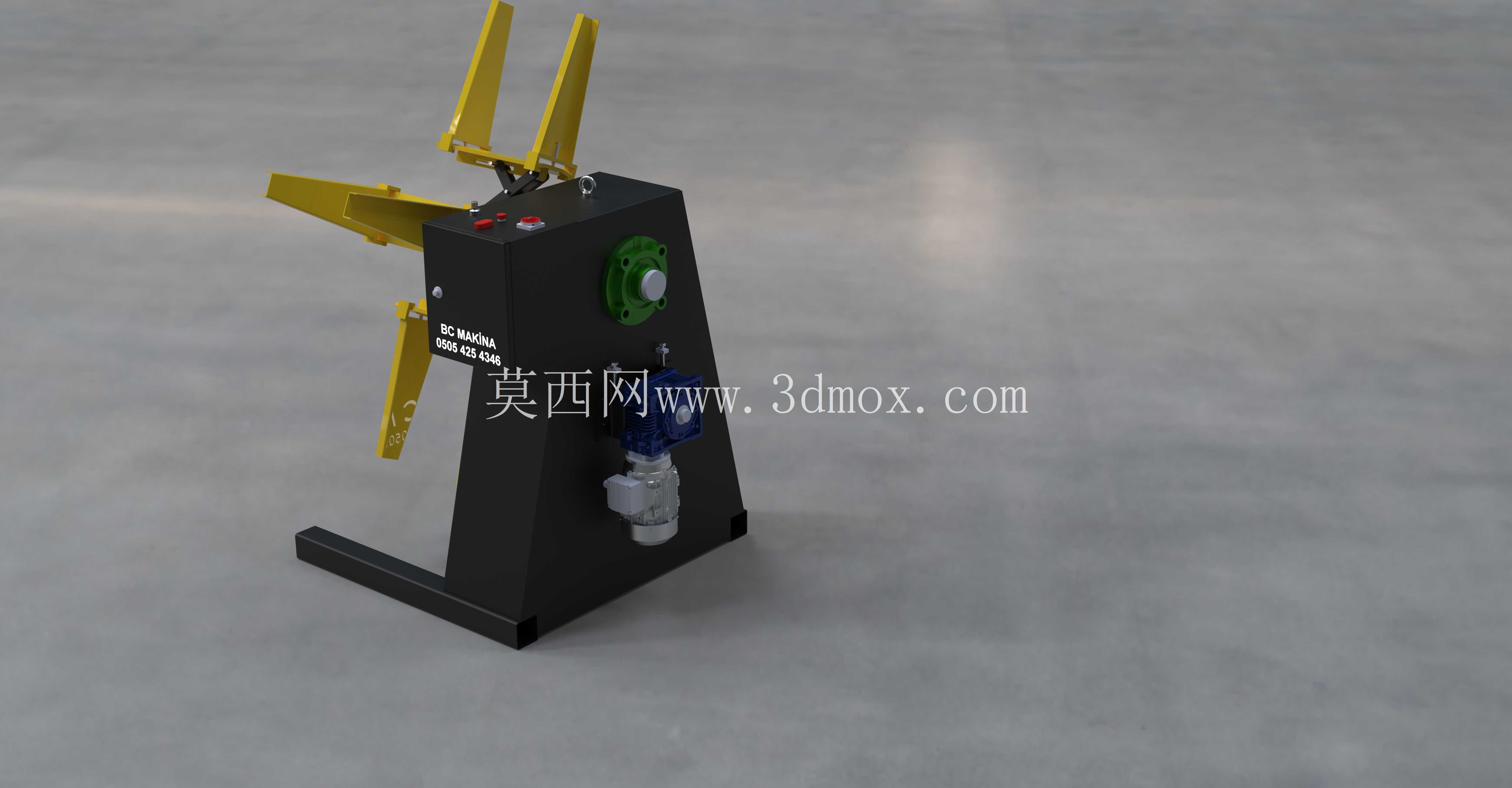

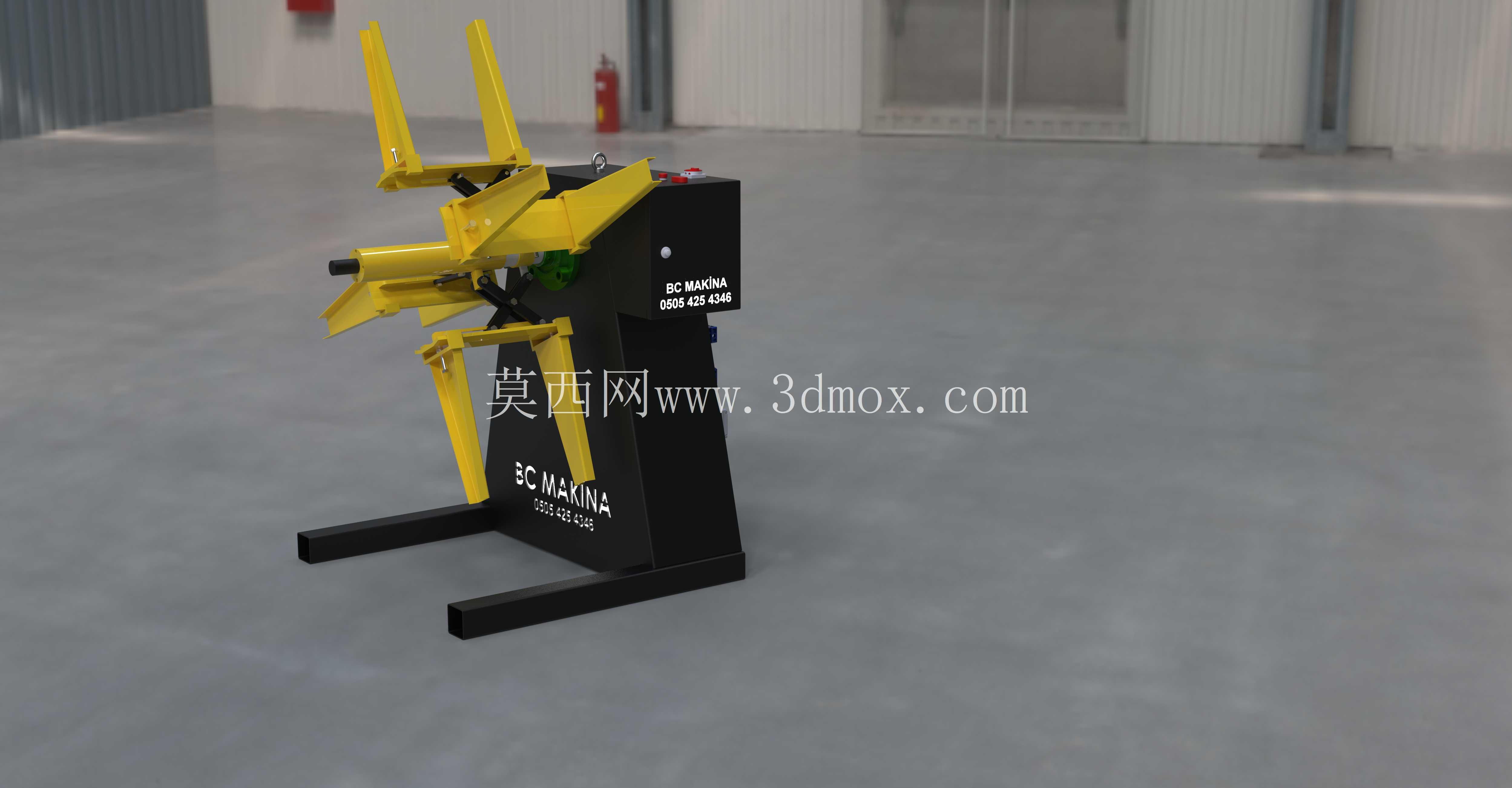

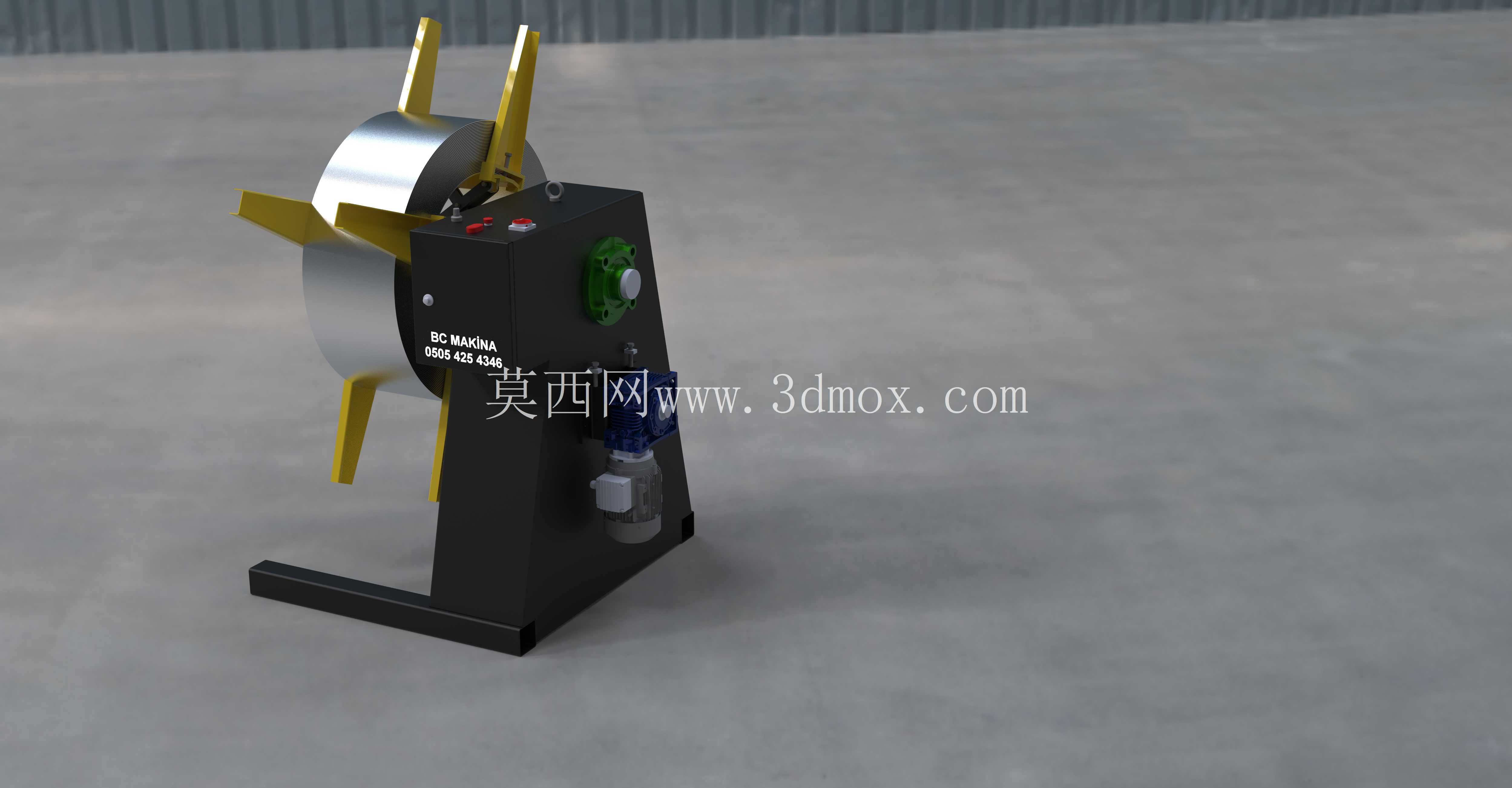

　　支撑主体为厚钢板焊接的箱型立柱，内部焊接有横向加强筋，避免重载下立柱出现前倾变形，立柱朝向料卷的一侧安装有带防尘密封的深沟球轴承组，承托贯穿料卷中心的放料主轴，主轴伸出端设计有三爪式定位拨杆，拨杆采用45号钢调质处理，表面做发黑防锈处理，拨杆可卡入料卷端部的工艺卡槽内，防止料卷放料过程中与主轴出现相对打滑，保证放料张力稳定。装置的驱动侧集成在立柱箱体内部，采用蜗轮蜗杆减速结构搭配带自锁功能的驱动单元，可实现放料过程的转速可调，同时在停机状态下可自动锁止主轴，避免料卷因为自重出现惯性自转导致的散卷问题，立柱外侧安装有急停按钮、运行状态指示灯以及转速调节旋钮，操作面板做了倾斜15度的设计，方便站立状态下的操作人员快速完成参数调整与紧急停机操作。

　　在实际应用场景中，该装置可适配内径300mm-500mm、最大外径800mm的各类铸造用卷材，放料时卷材的转动阻尼可通过主轴端部的阻尼调节螺母进行微调，针对不同厚度、不同材质的卷材，可匹配对应的阻尼值，避免放料速度过快导致的卷材拉扯变形，或是阻尼过大导致的卷材拉伸断裂问题。设计过程中重点校核了主轴的抗弯强度、轴承的额定动载荷以及底座的抗倾覆力矩，当料卷达到额定最大承重750公斤时，主轴的最大挠度控制在0.2mm以内，保证高速放料过程中不会出现明显的径向跳动，轴承的额定寿命按照两班制作业计算可达到3万小时以上，完全满足铸造车间长期连续作业的使用需求。

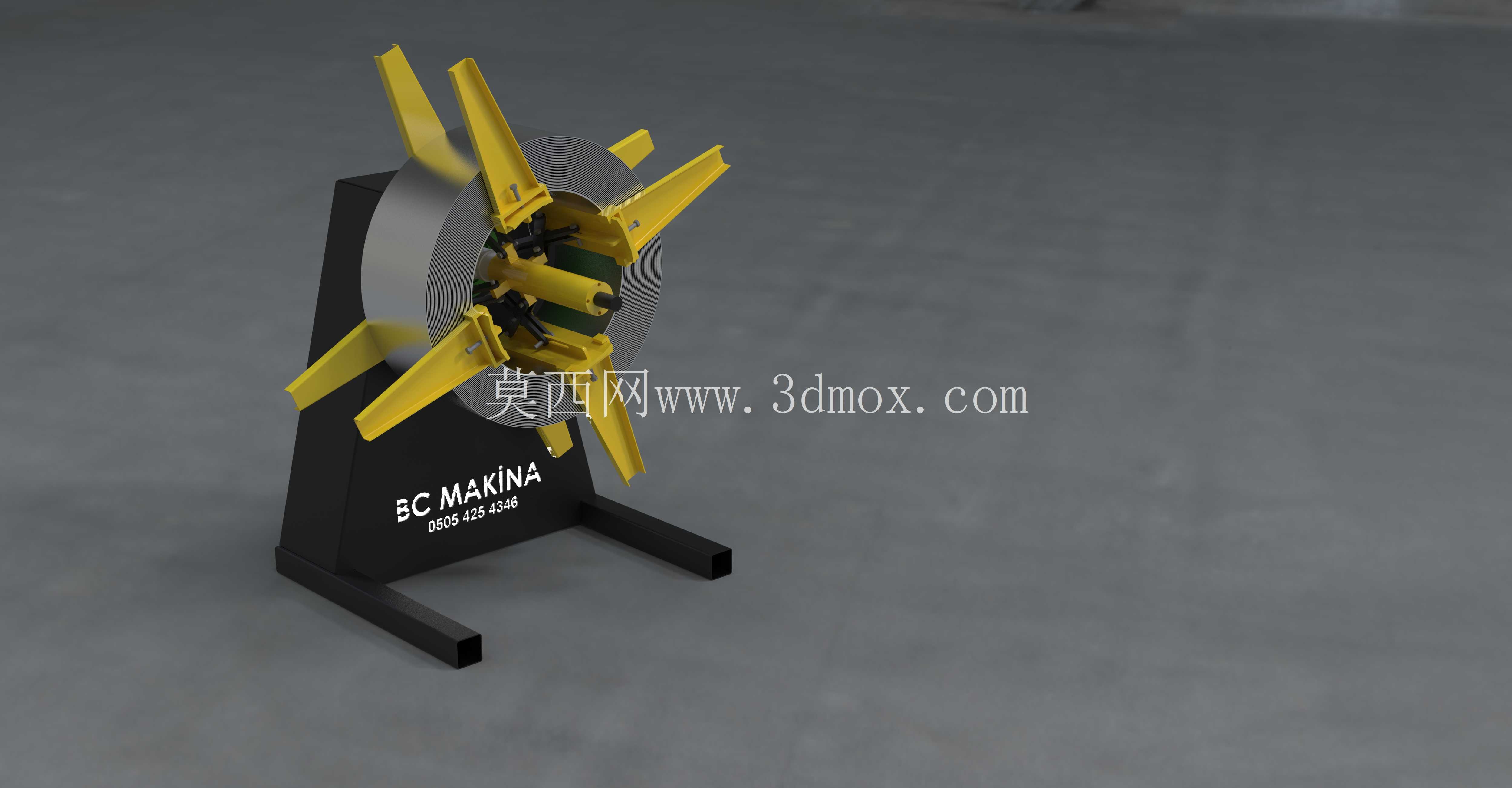

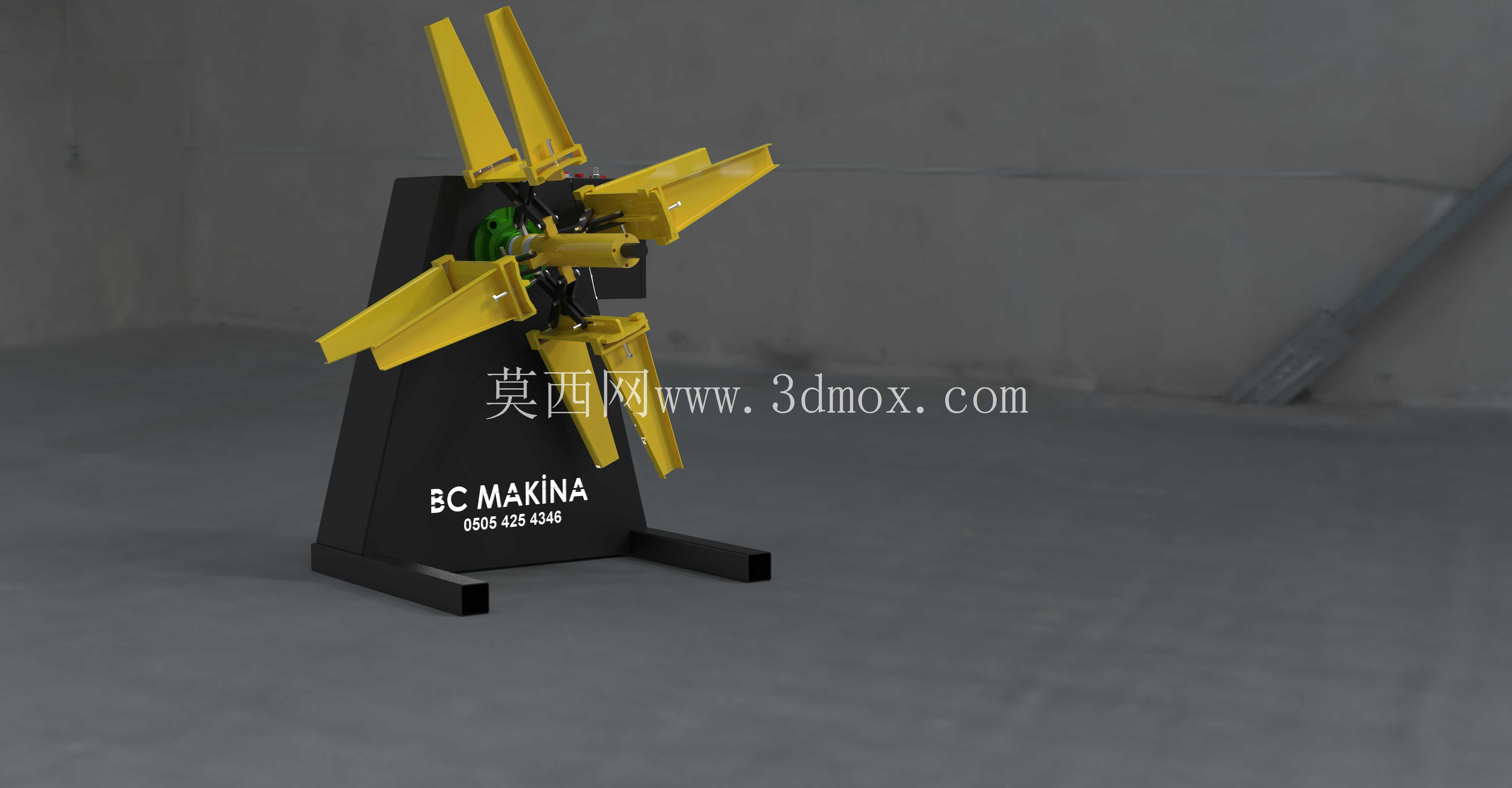

　　装置的外露旋转部件均做了圆角处理，拨杆端部加装了橡胶防护套，避免操作人员上料过程中出现磕碰划伤，立柱表面采用哑光黑喷塑处理，既可以抵御铸造车间的潮气与粉尘腐蚀，也不会因为车间照明反光影响操作人员的视线，拨杆部分采用醒目的黄色涂装，方便操作人员快速对位料卷的卡槽位置，提升上料效率。安装边界方面，装置整体占地长度不超过800mm，宽度不超过600mm，主轴中心距离地面的安装高度为750mm，适配大多数铸造生产线的进料高度，不需要额外搭建增高台架，设备左侧预留1000mm的操作空间即可完成料卷的吊装上料作业，右侧对接生产线进料端的距离可根据实际生产线布局在200mm-500mm范围内调整，不会与周边的砂型输送设备、覆膜设备产生运动干涉。不同于通用型放料架，该装置针对铸造场景的特殊需求做了针对性优化，比如在轴承位置加装了防尘毡圈，可阻挡铸造过程中产生的细砂粒进入轴承内部，延长轴承的维护周期，驱动单元的接线口采用下出线设计，避免车间日常清扫时的积水渗入电气腔造成短路故障，整体结构没有多余的复杂传动部件，日常维护仅需要每三个月对轴承加注一次锂基润滑脂，检查拨杆的固定螺栓是否出现松动即可，运维难度极低，适合铸造车间一线操作人员完成日常保养工作。
