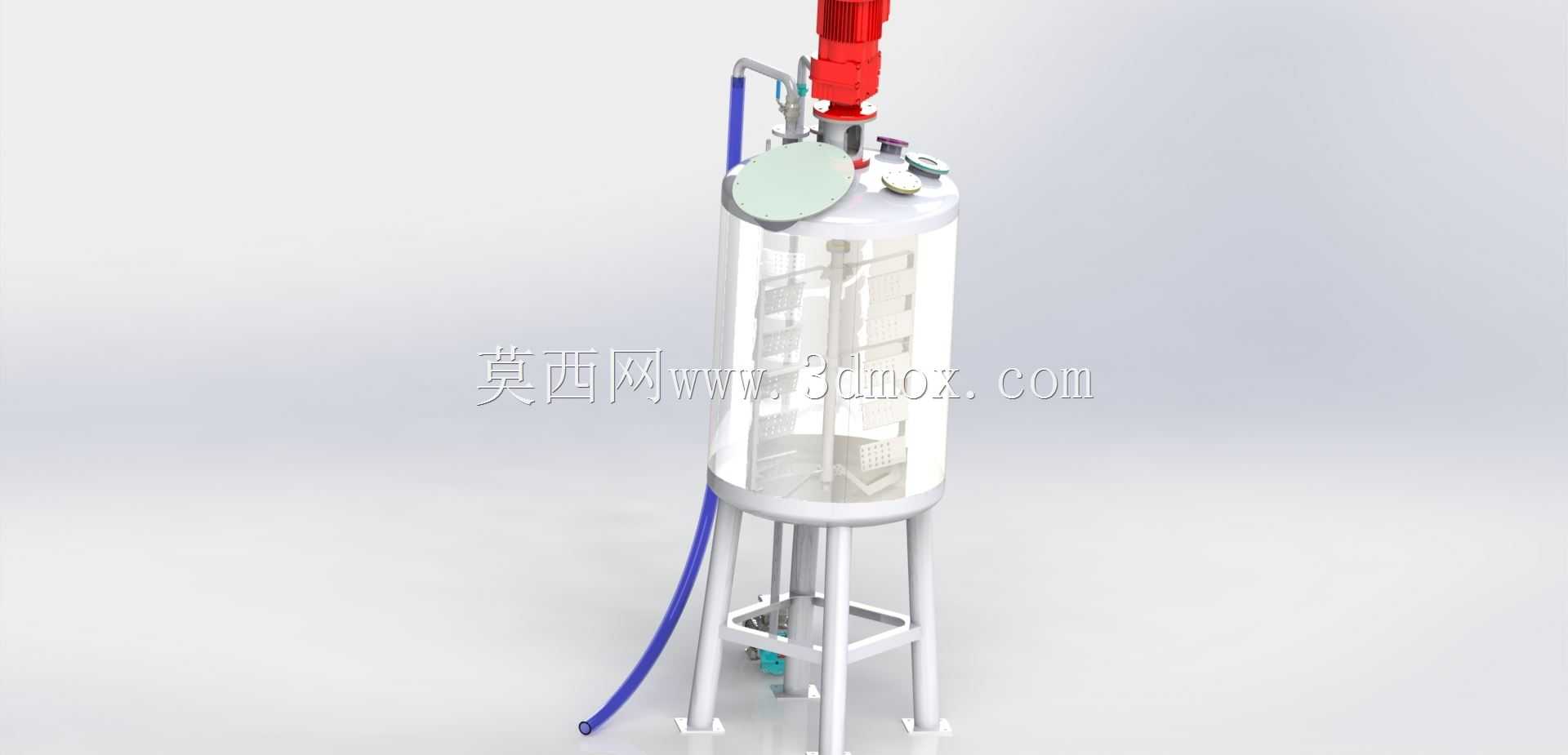

两吨级立式真空搅拌混合设备结构

这套两吨容量的立式真空搅拌设备，核心应用场景覆盖食品酱料加工、精细粉体改性、高粘度胶黏剂制备、医药中间体混配等需要在负压环境下完成物料混合的生产环节，这类场景下普通敞口搅拌设备无法避免物料裹入气泡、易氧化组分变质、高粘组分分散不均的问题，而真空工况下的搅拌作业能在混合过程中持续抽出腔体内空气，避免气泡残留，同时隔绝氧气对热敏性、易氧化物料的影响，保障成品的质地均匀性与性能稳定性。

从设备实际用途来看，它并非单一功能的搅拌容器，而是集成了负压密封、动力搅拌、进料观测、支撑固定的成套混合单元，可完成粘稠物料的分散、均质、混合、脱泡多道工序，适配从低粘度流体到高粘度膏状物料的处理需求，在食品行业可用于果酱、巧克力酱、膏状调味料的均质脱泡，在化工行业可用于树脂、密封胶、电池浆料的真空混合，在粉末冶金领域可用于金属粉末与粘结剂的混炼前预混，避免粉末间隙裹入空气导致后续成型件出现孔隙缺陷。

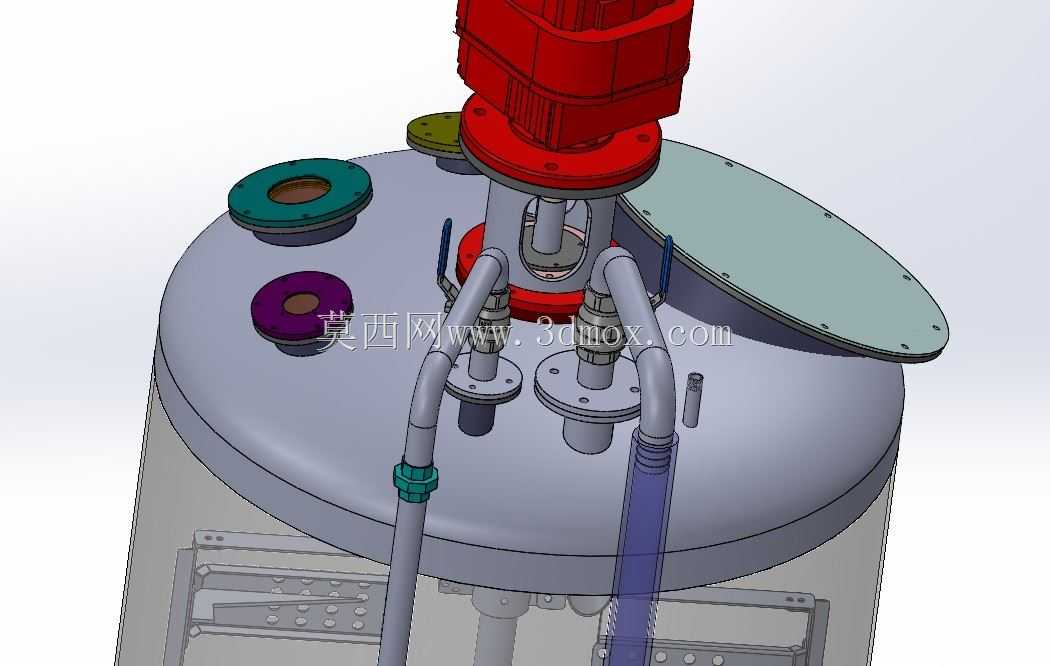

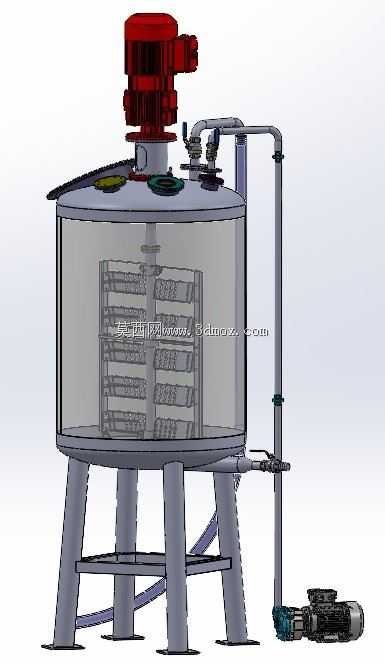

设备的功能特性设计完全围绕真空工况的特殊要求展开，罐体采用立式圆柱结构搭配下锥底，这种结构一方面能最大化利用竖向安装空间，减少厂房平面占地，另一方面锥底设计能保障物料完全排空，无残料滞留死角；顶部配置的驱动单元采用立式直连安装，搅拌轴贯穿顶部封头处设置了专用的真空动密封结构，避免负压状态下外部空气渗入腔体，同时也防止腔体内物料沿轴泄漏；罐体侧面设置了快开式人孔与观察视镜，人孔用于设备内部的清理、检修与大粒径物料投料，视镜可在设备运行过程中直接观察内部物料的混合状态，无需破环真空环境开罐检查；罐体顶部预留了真空抽气接口、助剂添加接口、清洗接口，可直接对接车间真空系统、助剂计量泵与CIP清洗管路，无需额外改造开孔；侧边的蓝色管路为真空抽气支路，靠近罐体端配置了过滤装置，避免抽真空过程中粉状物料被气流带入真空管路造成堵塞。

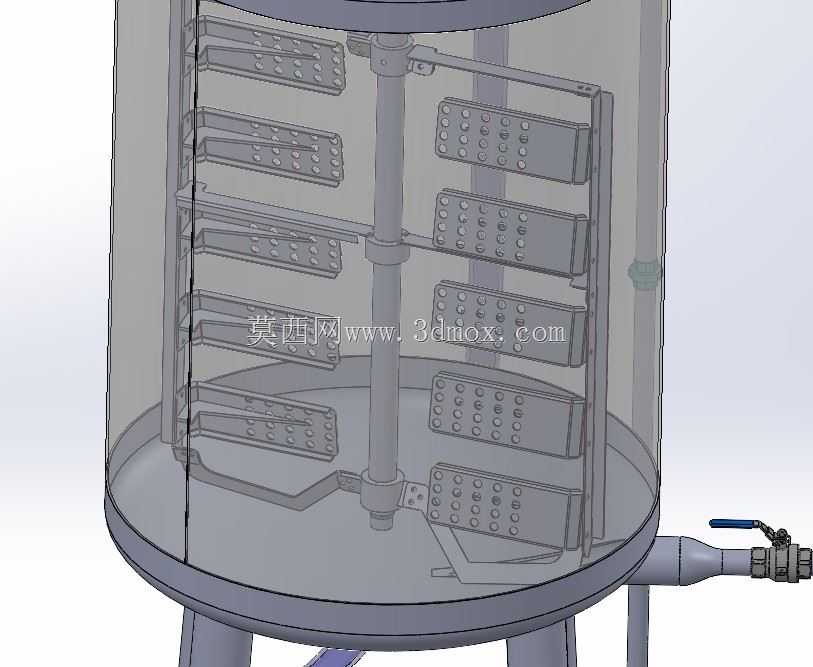

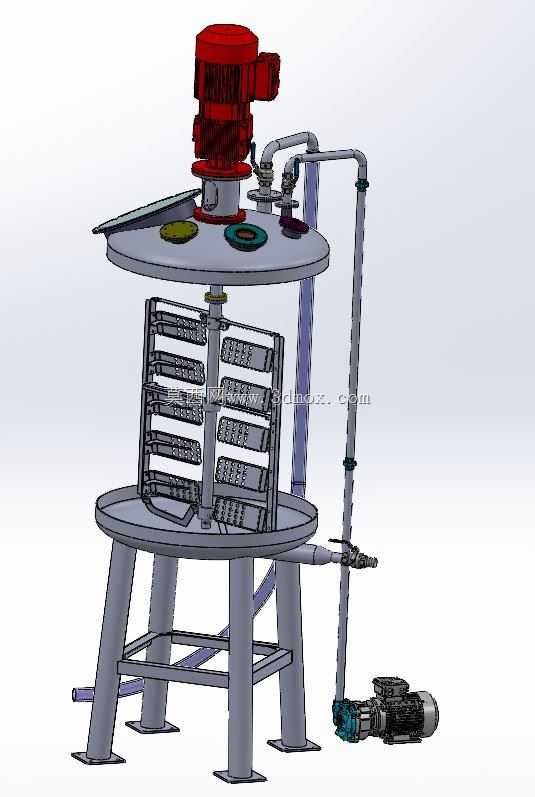

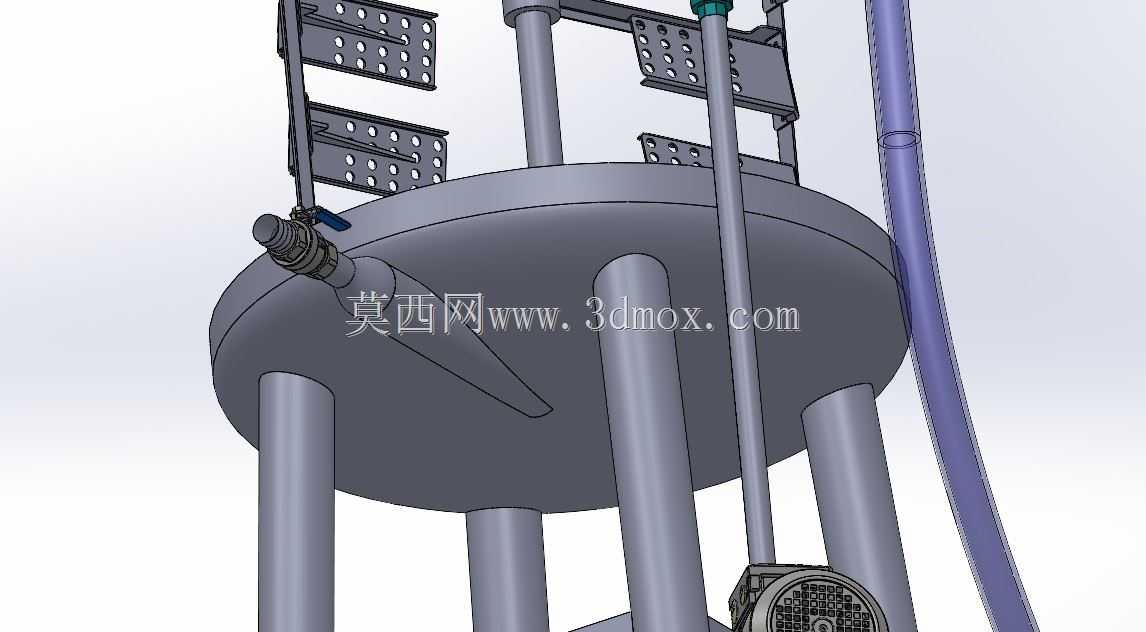

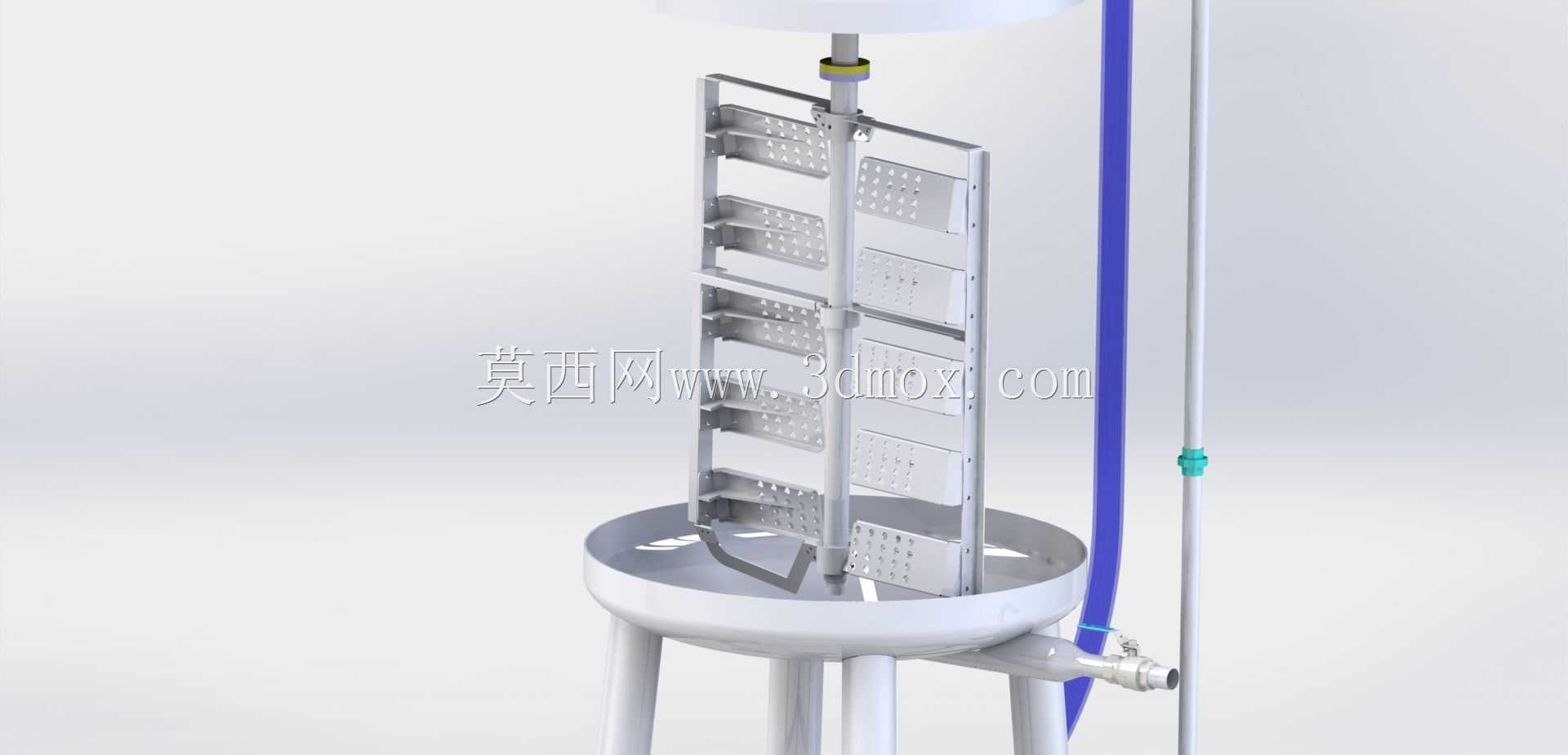

从设计思路层面，整套结构优先保障真空腔体的结构强度与密封可靠性，两吨容量的罐体在满料状态下整体载荷较大，因此底部采用了三腿式支撑结构，支腿采用型钢焊接成型，支腿与罐体下锥段的连接位置做了加强筋补强，避免满料载荷下支腿连接处出现应力变形；搅拌桨的结构适配高粘度物料的混合需求，采用多层桨叶组合设计，上层桨叶负责破除液面浮料、将表层物料向下推送，中层桨叶负责径向分散物料，避免物料在筒壁处滞留，底层桨叶贴合锥底轮廓，将底部沉积物料向上翻搅，实现全腔体无死角混合，避免出现分层、沉底的混合不均问题；顶部驱动单元的安装座做了加厚处理，抵消搅拌轴运转过程中的径向跳动，保障动密封件的使用寿命，减少日常维护的密封件更换频率。

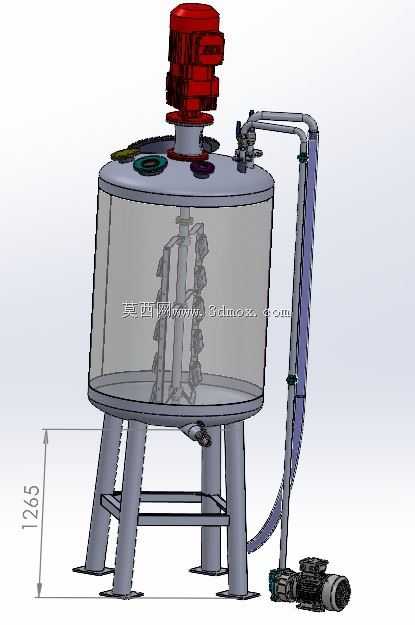

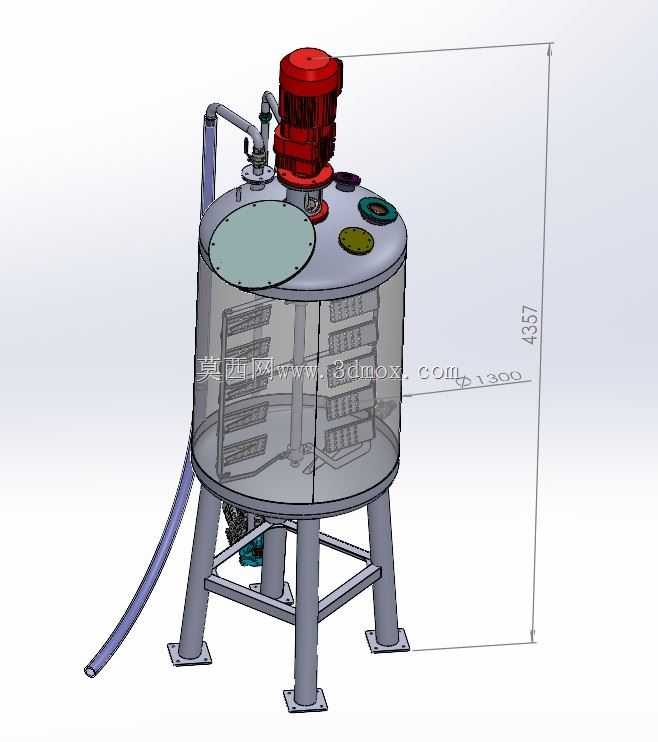

关于外形尺寸与安装边界，这套设备的整体安装高度适配常规4米层高的工业厂房，罐体主体直径控制在1.2米左右，支腿的安装跨距约1.4米，安装时需要在地面预留对应尺寸的安装基础，保障基础水平度偏差不超过2mm/米，避免设备运行时出现晃动；设备顶部需要预留至少0.8米的检修空间，方便驱动电机的维护与人孔的开启操作；侧边的真空接口、进料接口需要预留对应的管路安装空间，避免管路弯折角度过大影响抽气与进料效率；设备整体的重心位于罐体中下部，三腿支撑的结构稳定性较好，无需额外的地脚螺栓固定即可满足常规搅拌转速下的运行要求，若用于处理超高粘度物料、搅拌转速较高的场景，可在支腿底部加装地脚螺栓与地面预埋板焊接固定，进一步提升运行稳定性。

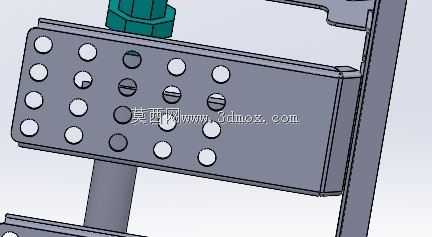

在结构细节上，罐体的内壁做了抛光处理，降低物料挂壁的概率，也方便生产完成后的清洗作业；所有与物料接触的部件均采用圆弧过渡，无直角死角，符合食品、医药行业的卫生级设计要求；搅拌轴与桨叶的连接采用可拆卸式结构，方便后续根据不同物料的混合需求更换不同形式的桨叶，拓展设备的适用范围；罐体上配置的真空压力表接口可实时监测腔体内的真空度，配合真空管路的调节阀可精准控制不同工艺阶段的负压参数，满足不同物料的混合工艺要求。
