0.5吨立式工业搅拌混合设备结构

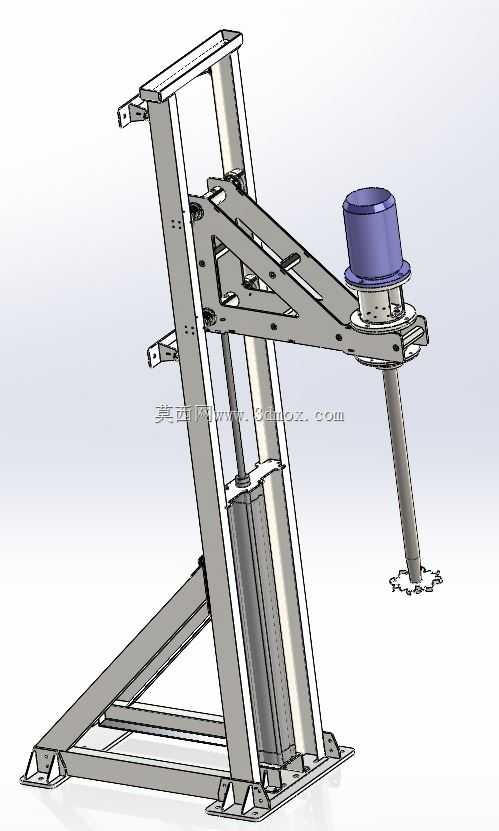

这套0.5吨处理量的搅拌混合设备，主要面向中等规模工业生产场景里的散料均化工序，适配粉末、颗粒与低粘度液体的混合工况，常见于精细化工、食品配料、饲料加工、建材助剂等生产环节，单批次最大处理物料重量可达500公斤，能够满足中小批量连续生产的物料混配需求。从结构设计逻辑来看，设备采用倾斜悬臂式搅拌轴布局，区别于传统立式搅拌罐的同轴安装形式，这种结构的优势在于可以适配开口式料桶或者移动料仓的搅拌作业，不需要将搅拌轴整体伸入固定罐体内部，生产过程中可以灵活调整搅拌头的作业位置，适配不同高度、不同口径的物料容器，同时机架采用三角支撑的方管焊接结构，底部预留地脚安装孔，能够通过膨胀螺栓直接固定在生产车间的硬化地面上，安装时需要保证机架底面的水平度误差不超过1.5mm/m，避免搅拌轴高速运转时出现偏摆震动。

设备的支撑立柱采用双矩形管并行的导向结构，搭配线性滑轨实现搅拌臂的上下升降调节，升降行程可以覆盖0到800mm的调节范围，能够适配高度在300mm到1000mm之间的常规物料容器，搅拌臂的悬臂伸出长度设计为650mm，作业时搅拌头的水平覆盖半径可以达到400mm，配合搅拌桨的旋转作用，能够实现容器内无死角的物料混合。搅拌驱动单元安装在悬臂末端的安装座上，采用直联式传动结构，减少中间传动环节的功率损耗，驱动端的安装座设置有角度微调结构，可以根据物料特性调整搅拌轴的倾斜角度，调整范围在垂直方向前后15度以内，针对高粘度物料混合时可以适当减小倾斜角度，提升桨叶的剪切作用，针对低粘度易分散物料可以增大倾斜角度，扩大物料循环流动的范围。

从安装边界来看，设备整体的占地尺寸为长1200mm、宽900mm，安装时需要在设备周边预留至少600mm的操作维护空间，方便日常对升降导轨进行润滑、对搅拌桨进行更换清理，设备的动力输入接口设置在立柱侧面的下部位置，布线时需要避开升降臂的运动行程范围，防止线缆被运动部件拉扯磨损。搅拌轴的下端采用快拆式桨叶安装结构，不需要额外工具就可以快速更换不同形式的搅拌桨，针对干粉类物料可以更换螺带式桨叶，提升物料的上下翻动效率，针对液固混合物料可以更换涡轮式桨叶，增强剪切分散效果，针对易结团物料可以更换齿式分散桨，打破物料团聚结块。

机架的焊接结构全部采用满焊工艺，焊后进行去应力退火处理，避免长期承重出现焊接变形，支撑脚的位置设置有加强筋板，提升悬臂负载时的结构刚性，满负载工况下悬臂端的最大形变量控制在0.3mm以内，能够保证搅拌轴的运转同轴度，减少轴封部位的磨损。设备的升降驱动采用气缸传动形式，搭配导向轴的直线轴承，升降动作平稳无卡顿，升降速度可以通过气源处理件的节流阀进行调节，避免下降速度过快撞击物料容器。在实际生产应用中，这种悬臂式搅拌设备不需要配套固定的搅拌罐体，可以直接配合车间现有的周转料桶使用，减少生产过程中的物料转序环节，降低物料转运过程中的污染与损耗，特别适合多品种、小批量的柔性生产场景，换产时只需要更换对应形式的搅拌桨、调整搅拌臂的高度与角度就可以快速切换生产工况，相比传统固定罐体的搅拌设备，场地适应性更强，设备投入成本更低。

设计过程中针对搅拌作业的动平衡问题，对悬臂结构进行了配重优化，在驱动端的对侧设置有配重安装位，可以根据安装的桨叶重量、搅拌轴长度调整配重块的数量，降低升降导轨的侧向受力，延长直线轴承的使用寿命，同时在驱动安装座与悬臂的连接位置设置有减震胶垫，吸收搅拌作业时产生的高频震动，降低设备运行时的噪音，车间实测运行噪音可以控制在75分贝以内，符合工业生产车间的噪音管控要求。设备的所有外露金属结构件都做了喷塑防腐处理，能够适应生产车间的潮湿、多粉尘工况，结构件的边角位置全部做了圆角钝化处理，避免操作过程中出现磕碰划伤的安全隐患。
