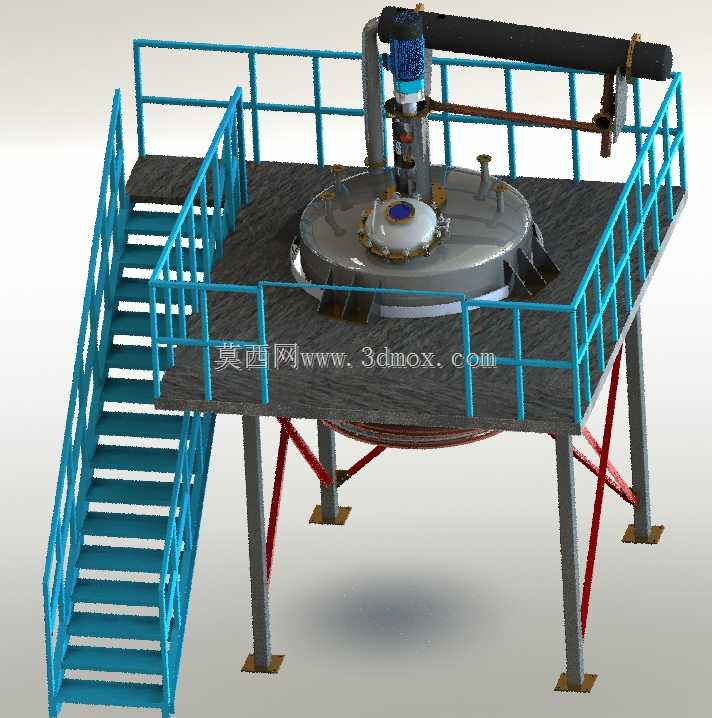

三吨级工业反应釜带操作平台结构

　　这套三吨容量的反应设备，核心承压罐体采用立式下椭圆封头结构，配套带双侧护栏的钢制操作平台与斜向步梯，整体布局围绕化工、制药、食品加工行业的批量物料反应工序设计，可覆盖混合、加热、常压或带压反应、恒温搅拌等多类工艺需求。从结构设计逻辑来看，操作平台的高度完全匹配罐体顶部人孔、搅拌驱动端、工艺接管的操作高度，步梯倾角控制在45度以内，踏步采用防滑花纹钢板制作，双侧护栏高度符合工业操作平台安全规范，平台支撑腿与罐体支腿采用独立落地设计，避免平台承重传导至罐体壁板造成形变，支撑腿底部配置方形地脚板，可通过膨胀螺栓与混凝土地面固定，抵消搅拌作业产生的动载荷。

　　罐体顶部配置的搅拌驱动单元采用立式同轴安装结构，搅拌轴延伸至罐体下部，配套的搅拌桨叶适配中低粘度物料的混合需求，罐体顶部预留多组工艺接管位，可根据实际工艺需求对接进料管、测温测压元件、冷凝回流管路、视镜等附件，图中罐体侧上方配置的卧式管路可对接冷凝回收系统，适配带蒸发回流的反应工序。从安装边界来看，整套设备的占地范围覆盖步梯延伸段与平台外沿，安装时需预留罐体底部出料阀的操作空间，以及顶部驱动单元的检修吊装空间，平台与罐体之间预留足够的巡检通道，方便操作人员日常查看设备运行状态、开关阀门、取样检测。

　　设计过程中重点考量了作业安全性与操作便利性，步梯与平台的护栏间隙、踢脚板高度均符合工业设备安全防护要求，罐体支腿采用斜向加强筋结构，提升满载状态下的结构稳定性，平台台面采用防滑钢板铺设，避免作业人员滑倒风险。针对不同行业的工艺适配性，该结构可灵活调整罐体的内衬材质、搅拌桨形式、接管方位，比如化工行业可配置耐腐内衬，制药行业可提升内壁抛光等级满足洁净要求，食品行业可采用食品级接触材质。

　　整套结构的受力传递路径清晰，平台载荷直接通过支撑腿传导至地面，罐体满载时的重量通过三支均布的支腿传递，支腿与平台支撑腿的地脚点位错开布置，避免地面局部载荷集中，搅拌作业产生的径向扭矩通过驱动座的加强结构传导至罐体顶部法兰，再通过罐体壁板分散至支腿，不会对平台结构产生额外载荷。日常运维层面，平台的设置让操作人员无需借助登高梯即可完成顶部阀门操作、填料函维护、人孔启闭等作业，步梯的宽度满足单人携带工具上下的通行需求，护栏中部设置的横杆可临时挂载小型检修工具，提升作业效率。罐体底部的出料口位于罐体中心最低位，可实现反应完成后物料的无残留排放，出料阀的安装高度预留了接料容器的放置空间，无需额外抬高设备基础。
