1.5吨工业分散搅拌设备结构设计

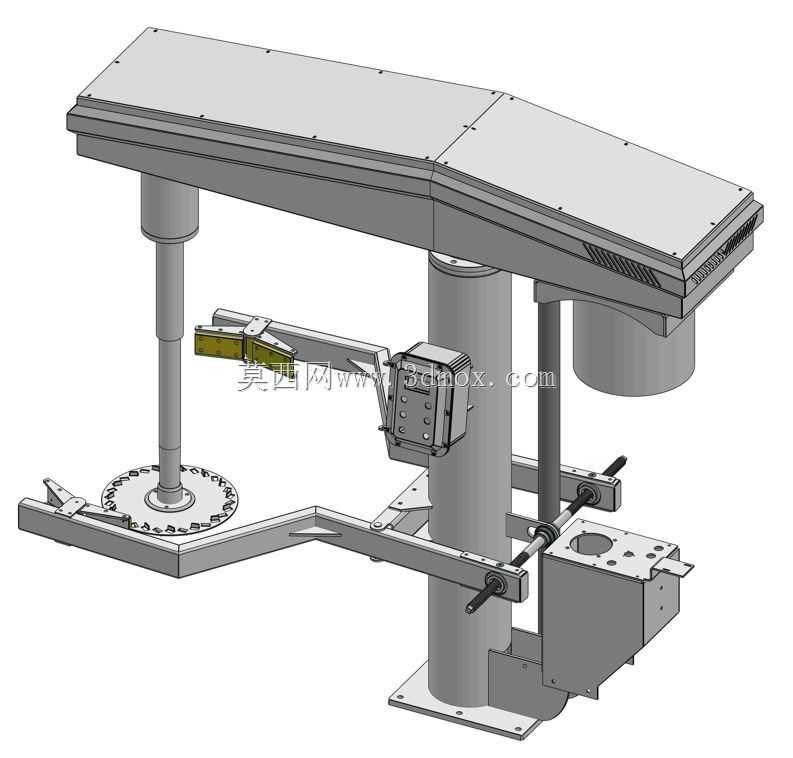

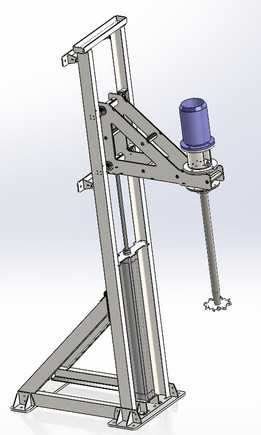

这款1.5吨级搅拌设备的三维结构，完全围绕大宗物料连续混配的生产场景搭建，区别于实验室小型搅拌装置，从立柱承载到搅拌轴系的设计都优先考虑长时间重载运行的稳定性。在涂料、油墨、胶粘剂生产车间，这类设备通常布置在原料投料区与成品灌装区的衔接工位，需要承接吨袋投料后的粉体、泵入的液态树脂及助剂的混合分散工序，设备的底座安装孔位直接匹配车间常见的200mm高混凝土地台预埋钢板，立柱中心到搅拌轴中心的跨距预留了标准吨桶的放置空间，操作侧的夹持机构可直接固定1200L标准物料桶，无需额外制作转接工装，减少车间工位改造的工作量。

从结构设计逻辑来看，顶部的悬臂梁采用分段式折弯焊接结构，而非整块钢板铣削成型，在保证横梁整体刚性的前提下降低了设备自重，横梁内部预留了升降油缸的安装腔道，搅拌轴的升降行程覆盖从桶底到桶口上方300mm的范围，既满足搅拌过程中不同液位的混合作业需求，也方便换桶时提升搅拌桨留出操作空间。主轴下端的分散盘与搅拌桨采用分层布置，下层的三叶推进式桨负责将桶底的沉积粉体向上推送，上层的锯齿形分散盘负责将团聚的粉体团块打碎，两种桨叶的转速匹配经过扭矩校核，在处理粘度10000cps以内的物料时不会出现轴系晃动的问题。

设备侧面的手动锁紧机构采用偏心轮加连杆的结构，操作人员扳动手柄即可完成料桶的夹紧与松开，锁紧行程适配桶径公差±10mm的标准工业桶，无需调整螺栓位置，换桶时间可控制在1分钟以内。立柱侧面的传动箱采用分体式安装设计，电机与减速机的连接法兰预留了检修间隙，更换皮带或者轴承时不需要拆除整个悬臂结构，日常维护的拆装工作量比整体式结构减少60%以上。电气控制盒安装在操作侧的悬臂上，按钮高度距离操作地面1.2m，符合成年操作人员站立操作的人机工程尺寸，控制盒的防护等级满足车间少量粉料飞溅的使用场景，不需要额外加装防尘罩。

考虑到生产过程中可能出现的物料飞溅问题，横梁下侧安装有可折叠的挡料板，搅拌作业时展开可阻挡物料甩出到设备外侧，换料或者清洗设备时可向上翻折，不占用操作空间。设备的整体重心经过配平计算，满载搅拌时的整机倾翻力矩远大于稳定力矩，不需要额外加装地脚螺栓即可固定在平整的硬化地面上，对于需要经常调整工位的中小生产车间来说，省去了二次浇筑地基的成本。搅拌轴的密封采用双唇口骨架油封，配合上端的透气帽，既可以防止桶内的物料蒸汽进入轴承腔，也能避免轴承润滑脂滴落到物料中造成污染，满足一般民用工业产品生产的卫生要求。

在三维建模过程中，所有的安装配合面都预留了合理的公差带，焊接件的非加工面预留了2mm的焊接收缩余量，机加工面的粗糙度要求对应实际加工工艺，没有出现无法落地的理想化结构。所有的外购件比如电机、减速机、手柄、密封件都采用行业通用的标准型号，不需要定制特殊规格的配件，后期运维的配件采购成本更低。设备的管线全部布置在立柱和横梁的内部空腔中，外部没有裸露的线缆或者油管，既避免生产过程中物料滴落到管线表面造成腐蚀，也让设备整体外观更整洁，减少车间清洁的死角。
