紧凑型20升实验室搅拌混合设备结构

这款20升容量的紧凑型搅拌混合设备，主要面向科研院所、高校实验室、小批量试剂研发场景的物料混合需求，可完成低粘度到中等粘度液体体系、含少量固相颗粒的悬浮液体系的搅拌、分散、均质作业，适配化学合成、制剂研发、新材料配方调试等多种实验场景，相比工业级大型搅拌设备，其占地空间小、操作灵活，可直接放置在标准实验台面上完成安装使用，无需额外做地面固定处理。

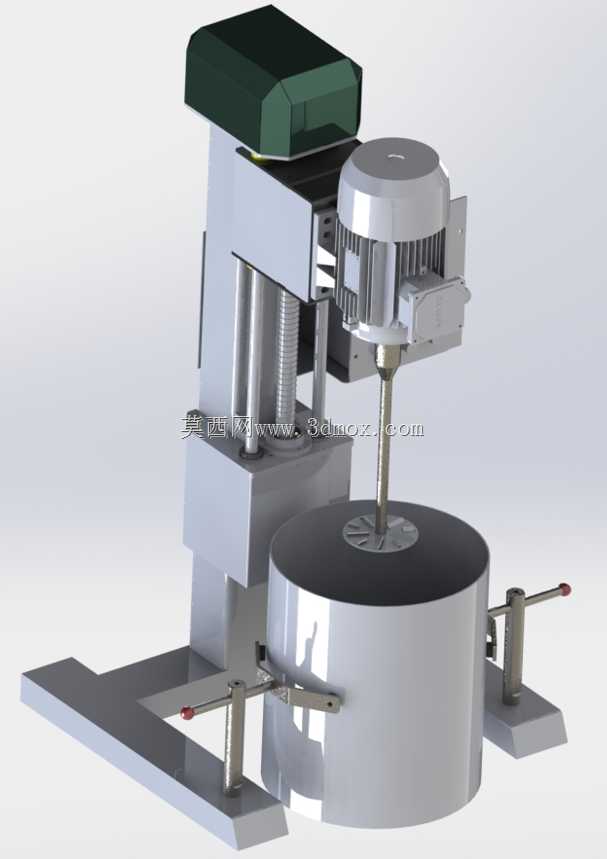

从结构设计逻辑来看，整机采用立式悬臂布局，底部为一体式平整安装底座，采用加厚钢板加工成型，可直接贴合实验台面放置，底座上设置了两组对称分布的料桶锁紧夹具，夹具带防滑压头与快速锁紧手柄，可快速完成搅拌料桶的定位与固定，避免搅拌过程中料桶出现移位、晃动问题，夹具的调节行程可适配直径在300mm到350mm区间的标准20升圆柱料桶，无需额外定制适配工装。搅拌执行单元的升降结构采用双导柱配合梯形丝杠的传动方案，导柱表面做硬铬镀层处理，耐磨性能优异，升降过程无径向晃动，可根据料桶内物料液位高度灵活调整搅拌桨的插入深度，调整行程范围覆盖0到250mm，调整到位后通过侧面的锁紧手柄即可完成位置固定，避免搅拌作业过程中主轴出现下滑偏移。

动力单元采用立式安装的驱动电机，电机输出端直接连接搅拌主轴，省去了中间皮带传动、齿轮传动的环节，传动效率更高，运行噪音更低，主轴下端配置可拆卸的圆盘式搅拌桨，桨叶边缘做倒角处理，搅拌过程中可在料桶内形成稳定的轴向与径向复合流场，既能避免桶底物料沉积，也可减少液面漩涡裹入气体的问题，针对不同的物料混合需求，主轴端可快速更换不同形式的搅拌桨，比如桨叶式、涡轮式、分散盘式结构，拆装仅需松开主轴下端的锁紧螺母即可完成，无需复杂的工具操作。设备顶部的控制盒集成了电机启停、转速调节的控制元件，接线全部内置在立柱结构内部，外部无裸露走线，避免实验过程中试剂泼溅造成线路短路问题，控制盒的操作面板朝向操作人员一侧，站立状态下即可完成所有操作，无需俯身调整参数。

从安装边界尺寸来看，整机底座的长宽尺寸控制在450mm*400mm以内，完全适配常规宽度的实验台面安装要求，整机最大高度在升降结构完全升起时不超过700mm，不会遮挡实验室通风橱的操作空间，设备总重量控制在合理区间，两名实验人员即可完成设备的移位与摆放，无需借助吊装搬运工具。料桶采用304不锈钢材质加工，桶壁厚度均匀，内壁做抛光处理，不易挂料，清洁方便，出料位置设置在桶体侧面下部，带快开式出料阀，混合完成后可直接通过出料阀完成物料分装，无需搬倒料桶倾倒，降低实验操作的劳动强度。

在结构细节处理上，所有与物料接触的部件均采用耐腐蚀的不锈钢材质，可适配常规酸碱类试剂的混合作业，不会出现锈蚀污染物料的问题；电机与升降立柱的连接位置设置了加强筋结构，可抵消搅拌过程中产生的径向载荷，避免长期运行后连接位置出现变形松动；所有操作手柄的端部都做了防滑包胶处理，手上沾有少量试剂时也可稳定操作，不会出现打滑问题；设备的所有边角位置都做了圆角钝化处理，避免实验操作过程中磕碰划伤。

这款设备的设计核心是在有限的占地空间内，实现稳定可靠的小批量物料混合功能，所有结构设计都围绕实验室场景的实际使用需求展开，没有冗余的功能配置，结构简单可靠，维护保养方便，日常使用仅需定期给升降丝杠、导柱涂抹少量润滑脂即可保证运行顺畅，电机采用免维护设计，无需额外加注润滑油，可降低实验室设备的维护成本。相比同类实验室搅拌设备，其结构刚性更好，搅拌过程中整机振动小，转速稳定，可长时间连续运行完成混合作业，针对小批量配方研发、工艺参数验证等场景，可提供稳定一致的混合效果，帮助实验人员获取准确的实验数据，避免因为设备运行不稳定造成实验结果偏差。
