四孔安装式油路集成连接阀块结构

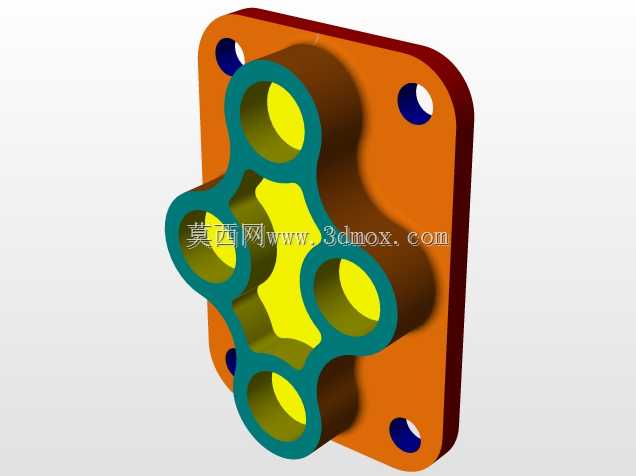

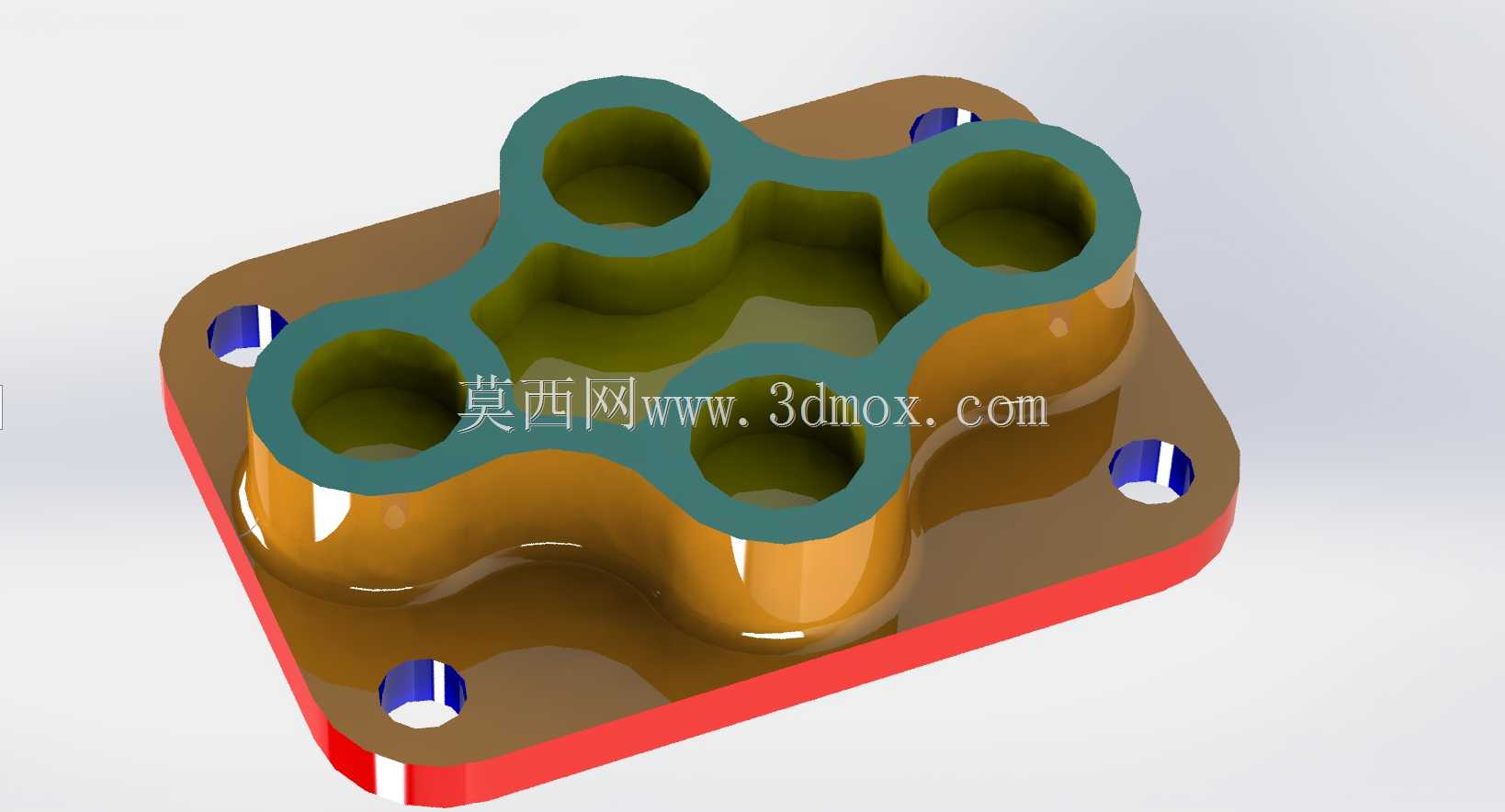

　　该零件属于液压系统中的油路集成连接构件，主要应用在中小型液压站、机床液压回路、小型工程机械液压单元中，承担多油路汇流、元件安装定位、油路密封隔断的核心作用，替代传统分散式管路连接，减少管路接头数量，降低系统泄漏风险，同时压缩液压单元的整体安装空间。从结构设计来看，主体采用一体化铣削成型结构，底座为带安装孔的矩形平板结构，四个角位预留沉头安装孔，可通过内六角螺栓直接固定在液压站阀组安装面或设备基座上，安装孔位做了沉头处理，螺栓锁紧后头部不突出底座平面，避免与周边元件产生干涉。

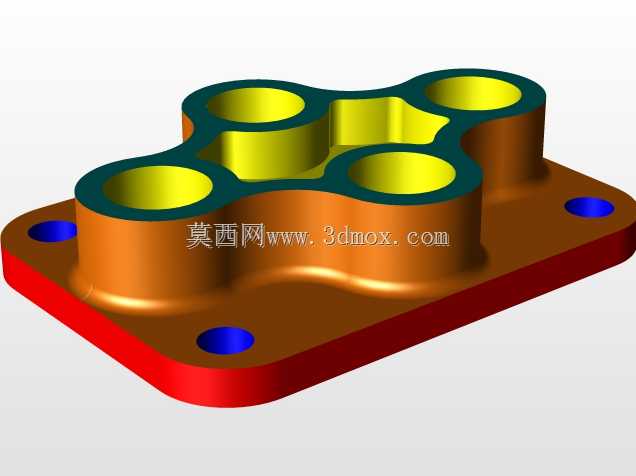

　　主体上部设置四个等径圆形通油孔，孔口做了倒角处理，方便对接管路接头或插装阀元件，孔壁加工精度满足液压元件密封配合要求，孔与孔之间通过内部流道连通，流道转角处做了圆弧过渡，减少液压油流动时的阻力损失，避免流道直角位置产生涡流引发的系统振动与噪音。零件上部的轮廓采用随形设计，围绕四个通油孔的分布位置做了曲面过渡，既减少了零件整体重量，也避免了尖锐棱角在安装维护过程中划伤操作人员，同时曲面结构相比直角结构更易清理表面积攒的油污与灰尘，适配工业车间的日常维护需求。底座与上部主体的衔接位置做了圆角过渡，减少应力集中现象，避免液压系统长期带压工作时，衔接位置因应力集中产生裂纹导致泄漏。

　　底座底面为精加工平面，平面度与粗糙度满足密封要求，安装时配合耐油密封垫即可实现底面与安装基面的静密封，防止液压油从安装面渗漏。四个通油孔的位置度公差控制在合理范围内，保证对接元件或管路时能够顺利装配，不会出现错位别劲的情况，孔的深度根据对接元件的插入深度设计，既保证元件插入后有足够的配合长度实现密封，也避免孔深过深导致内部流道壁厚不足，影响零件的承压能力。在实际应用场景中，该类阀块通常安装在液压泵出口与执行元件之间的回路中，可同时对接四路液压管路，实现压力油的分流、合流或者方向切换，相比采用多个管接头拼接的油路结构，集成式阀块的泄漏点减少70%以上，同时管路布局更加紧凑，后期维护时排查故障点也更加便捷。

　　设计过程中优先考虑了加工工艺性，所有外部轮廓均可通过三轴铣床一次装夹完成粗精加工，内部流道采用常规钻孔工艺即可加工，无需特殊的五轴加工设备，能够有效控制零件的加工成本，适合批量生产。零件的壁厚设计经过承压校核，能够满足常规中低压液压系统的工作压力要求，在额定压力下不会出现变形或渗漏问题，安装孔的间距根据通用液压元件的安装尺寸设计，可适配市面上多数标准规格的液压接头、插装阀元件，具备较强的通用性，无需单独定制对接元件，降低设备的整体配套成本。
