工业用固液筛分水分离器结构设计

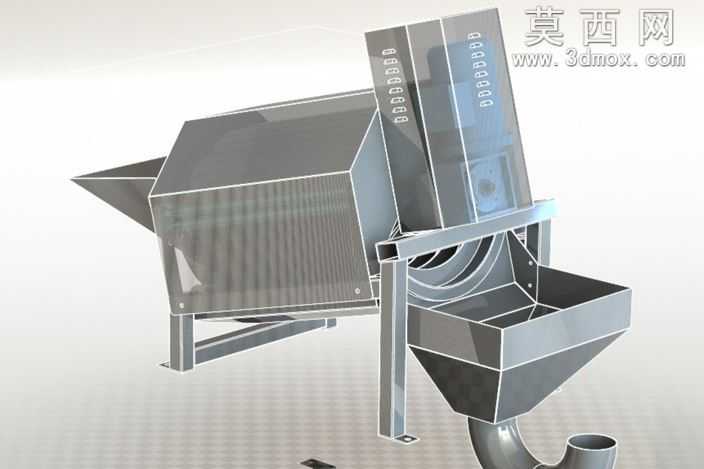

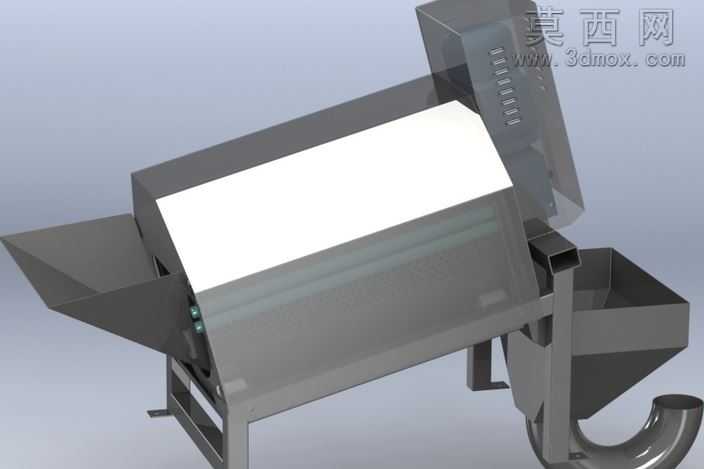

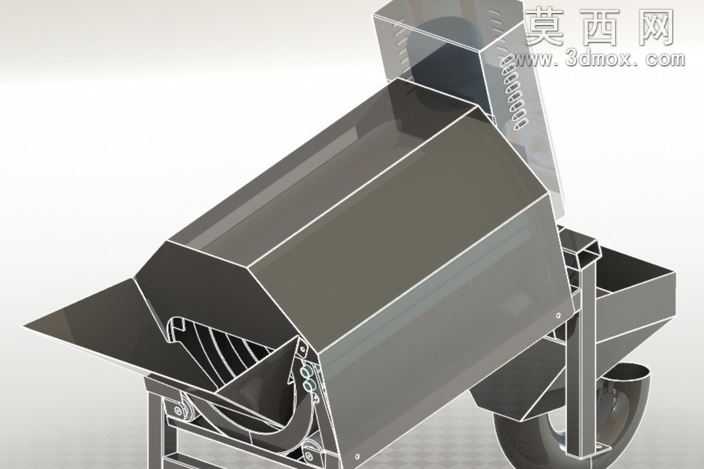

本作品为工业场景使用的水分离器、筛选器一体化设备三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配逻辑与结构细节。模型整体采用机架支撑式布局，主体包含进料导向段、筛分过滤腔体、双组立式筛分调节组件、集料出料斗、排液接口五大核心结构模块，建模时对各部件的连接关系、安装定位做了精准约束，可直接用于装配干涉检查与结构优化验证。渲染阶段采用工业级金属材质表现设备主体，机架与外壳赋予磨砂不锈钢材质，通过调整材质粗糙度、反射率参数还原真实金属质感，筛分组件的透明视窗部分采用半透明聚碳酸酯材质，适当调整折射参数清晰展现内部筛分结构的排布，集料斗与排液接口采用哑光金属材质区分功能区域，整体渲染光影柔和，结构轮廓清晰，可直观呈现设备的工作形态与结构组成。结构设计上，设备采用侧向导料进料方式，待处理物料经导向斜面进入筛分腔体后，依靠双组立式筛分组件完成固液两相分离，液体透过滤网经下部排液接口排出，固体截留物料沿腔体斜面滑落至下部集料斗完成收集，双组筛分组件采用立式排布设计，可根据处理需求调整筛分精度，同时兼顾大流量处理能力与筛分效率，机架采用型钢焊接式结构，底部设置安装固定脚座，保证设备运行时的结构稳定性，各部件连接处均做了圆角过渡与加强筋设计，避免应力集中问题，符合工业设备的结构强度要求。设计过程中充分考虑设备的实际使用场景，在筛分腔体侧面设置可开启检修结构，方便后期对筛网进行更换与维护，出料斗采用大倾角斜面设计，避免固体物料堆积堵塞，整体结构紧凑，功能分区明确，可直接用于环保水处理、农产品加工、工业浆料处理等场景的方案展示、结构优化与生产参考。
