Aqara TVOC空气质量监测仪结构设计

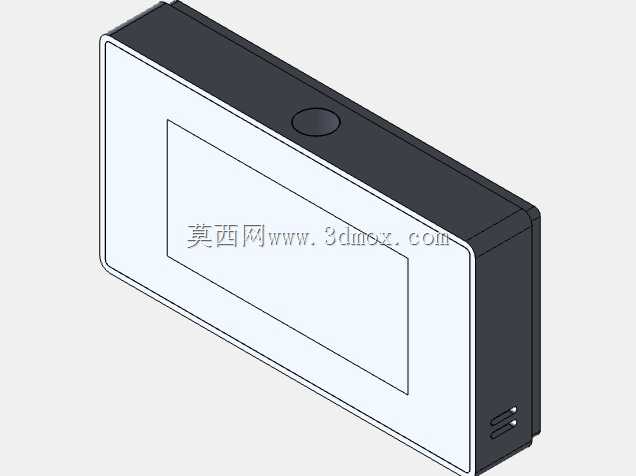

　　这款空气质量监测设备的结构设计，首先围绕家用及小型商用空间的空气品质监测需求展开，日常可部署在客厅、卧室、办公室、儿童活动区等场景，实时采集空间内的TVOC浓度相关数据，为用户调整通风策略、启动空气净化设备提供数据参考，避免用户长期处于挥发性有机物超标的环境中。从功能实现层面看，设备正面预留了显示区域的安装位，可实时展示当前监测数值、设备运行状态，顶部设置的实体按键区域，可实现设备配对、功能切换、屏幕唤醒等操作，侧面预留的开槽结构为内部气路流通、传感器采样提供了通道，保证内部检测模块能够顺畅接触到环境空气，避免壳体封闭导致的检测数据偏差。

　　设计过程中优先考虑了壁挂与桌面放置两种使用形态的兼容性，壳体采用方正薄型化的布局，背部预留了壁挂安装的挂孔位，底部可搭配配套支架实现桌面平放，整体厚度控制在适配常规86盒周边安装的尺寸边界，不会在墙面安装时出现过度突出的违和感，也不会在桌面放置时占用过多台面空间。内部结构采用分层布局，最外层为前壳与显示面板的装配层，中间层为核心电路板与传感器模组的安装位，传感器模组靠近侧面的通气开槽位置，缩短空气采样的路径，后壳集成电池仓与壁挂固定结构，各层之间通过卡扣与少量螺丝实现固定，既保证装配后的结构强度，也兼顾后期维护拆解的便利性。

　　壳体边角做了小圆弧过渡处理，避免直角边缘在日常使用中出现磕碰划伤的问题，前壳的显示区域做了略高于周边的边框设计，可在设备平放或者意外跌落时对屏幕形成防护，减少屏幕直接接触接触面造成的刮花或者碎裂风险。按键的装配预留了合理的按压行程，按键与壳体之间的间隙控制在均匀的0.2mm范围内，既避免按键卡滞，也防止灰尘从间隙进入设备内部。侧面的通气开槽采用窄缝式设计，缝隙宽度控制在既保证空气流通，又能阻挡较大体积的灰尘、蚊虫进入壳体内部的尺寸，开槽内侧对应位置设置了防尘滤网的安装槽，可进一步过滤进入设备内部的空气中的浮尘，保护内部传感器元件的检测精度与使用寿命。

　　在安装边界的考量上，壁挂安装时的孔位间距匹配常规墙面挂件的通用尺寸，用户无需额外打孔定制挂件，使用常规的墙面膨胀螺丝或者无痕贴即可实现固定，设备整体重量控制在轻量化范围内，即使使用无痕贴安装也能保证长期挂载的牢固性，不会出现脱落风险。桌面放置时的重心经过配平调整，设备重心落在底部支撑面的中心区域，日常轻微触碰不会出现倾倒问题。结构设计过程中也充分考虑了内部元器件的散热需求，后壳对应电路板发热元件的位置预留了细微的散热缝隙，保证设备长期运行时内部热量能够及时散出，避免热量堆积影响传感器的检测精度与电路元件的使用寿命。各装配接口的公差配合经过反复校核，前壳与后壳合模后的缝隙均匀，无明显段差，整体外观简洁利落，能够适配不同装修风格的室内环境，不会显得突兀。
