FT5679M数字舵机结构三维建模

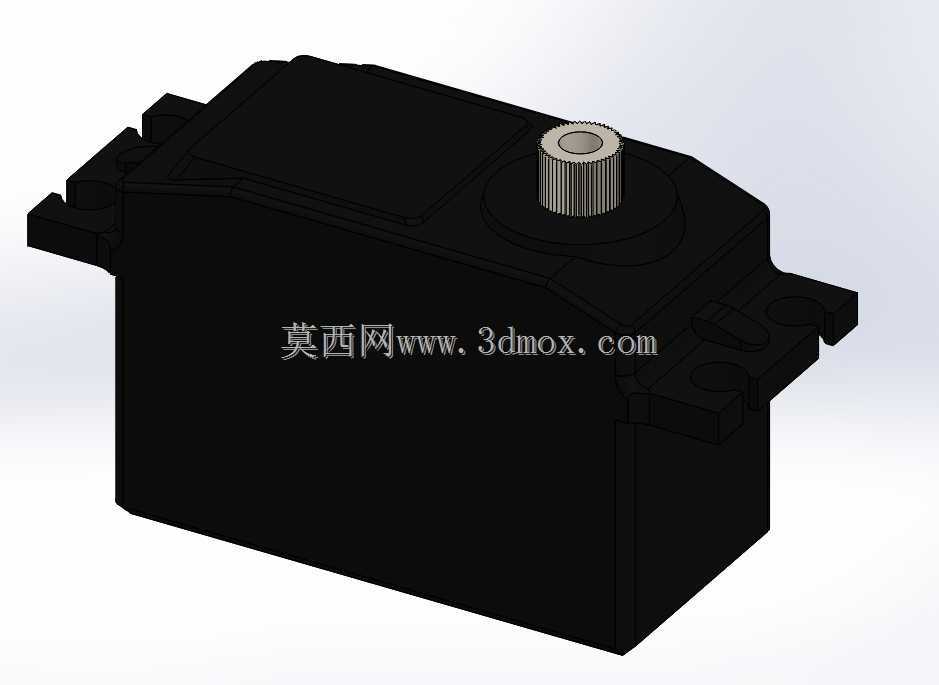

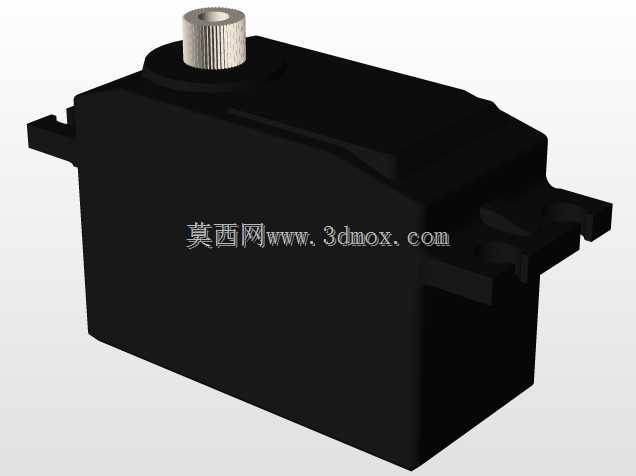

　　这款数字伺服执行元件的三维结构，是面向中小负载运动控制场景做的精细化建模，日常在航模舵面控制、小型机器人关节驱动、自动化设备点位执行机构里都能见到同规格产品的身影，核心作用是接收控制信号输出指定角度的扭矩转动，带动负载完成精准的角度定位动作。从结构设计思路来看，建模时完整还原了产品的实际装配逻辑，外壳采用上下扣合的硬质塑壳结构，两侧预留的安装凸耳带标准安装孔位，能直接适配常用的舵机安装支架，不需要额外做转接结构加工。顶部的输出轴采用齿形花键结构，和市面上通用的舵机摇臂尺寸完全匹配，不管是塑料摇臂还是金属加强摇臂都能直接装配，输出轴根部做了轴肩定位，能限制摇臂的安装下沉量，避免摇臂和上壳发生运动干涉。

　　从安装边界尺寸来看，主体外壳为方正的梯台造型，两侧安装耳的孔距符合56g级舵机的通用安装规范，输出轴的中心高度、外壳总高度、出线端的位置都和实物完全一致，做设备结构布局的时候，可以直接把这个模型导入装配体，不用反复核对安装间隙，能提前规避装配时出现的空间干涉问题。外壳侧面的加强筋结构也做了还原，这些筋位一方面能提升塑壳的结构强度，在输出大扭矩的时候避免外壳发生形变，另一方面也能在批量注塑生产的时候减少壳体的缩痕，提升成品的外观一致性。

　　功能特性层面，这款数字伺服相比传统模拟舵机，内部集成了信号处理芯片，对控制信号的响应速度更快，定位死区更小，不会出现模拟舵机常见的小幅抖动问题，在需要频繁做角度调整的场景下，运行稳定性更好。建模时也还原了内部传动结构的安装空间预留，齿轮组的排布位置、电机的安装腔体、电位器的定位结构都和实际产品一致，如果需要做舵机的拆解分析或者二次改型设计，可以直接在这个模型基础上拆分内部零件，不用从零开始搭建外壳基准。

　　实际选型应用的时候，这类舵机常被用在1:10比例的遥控车转向机构、固定翼航模的副翼与升降舵控制、小型机械臂的关节驱动、自动化产线的小型拨料机构上，因为安装尺寸通用，替换不同品牌同规格舵机的时候不需要改动原有设备的安装结构，维护替换的成本很低。建模过程中对所有的倒角、拔模斜度都做了还原，符合注塑零件的生产工艺要求，如果要基于这个模型开模生产，只需要补充对应的壁厚参数和进胶口位置就能直接进入模具设计环节，不需要再对外形做工艺性修正。出线端的位置设在壳体侧下方，走线的时候不会和顶部的摇臂运动路径产生干涉，设备布线时可以顺着安装支架的侧边理线，避免运动过程中线材被摇臂磨损造成短路故障。
