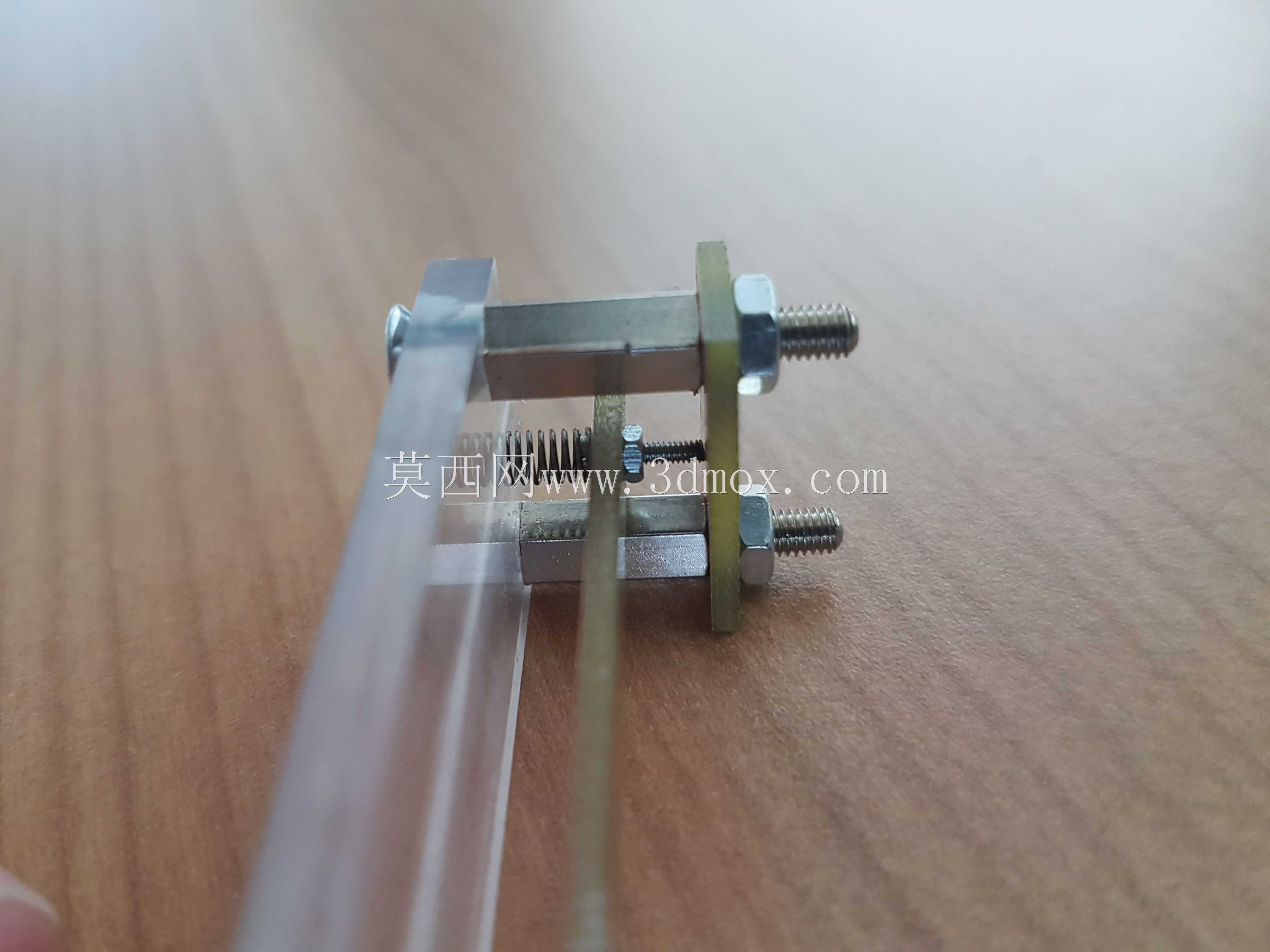

FR4PCB有机玻璃简易刀具长度检测装置

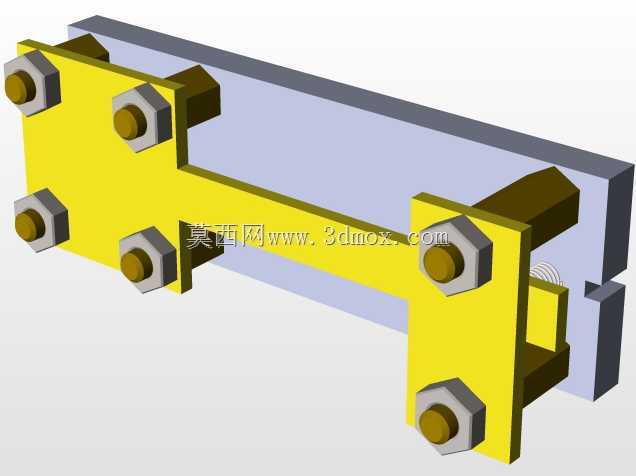

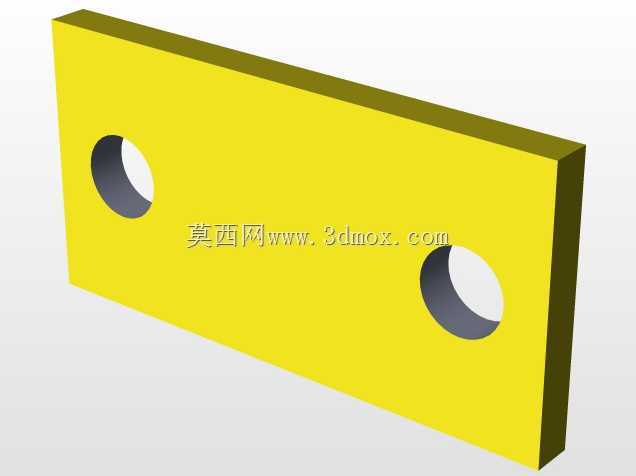

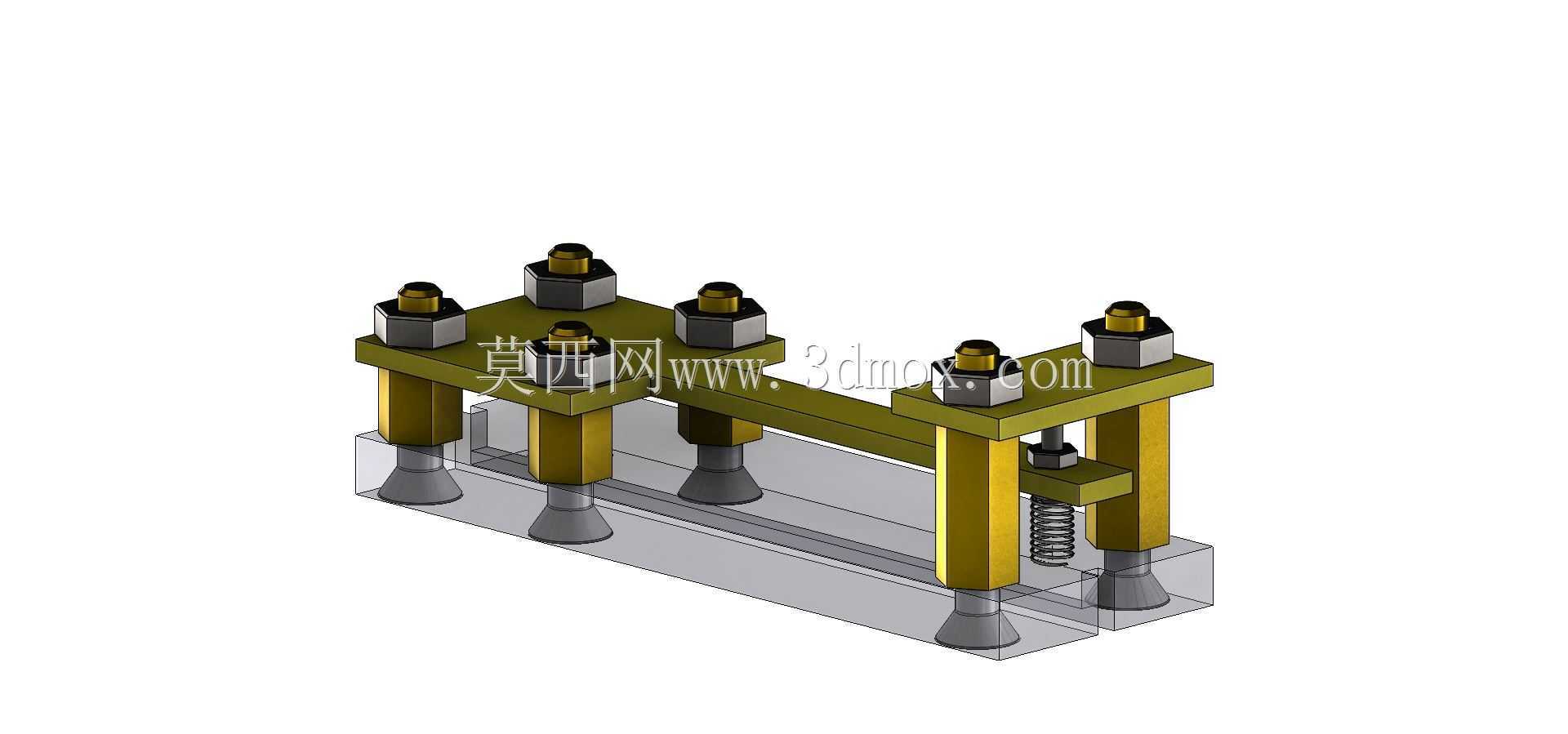

　　在数控铣削、钻削加工场景中，刀具长度的精准检测直接决定加工坐标系Z向设定精度，若刀具长度测量存在偏差，轻则导致工件加工深度超差、尺寸报废，重则出现撞刀事故损毁主轴与工件，这款简易刀具长度传感装置正是面向小型加工车间、DIY数控设备场景开发的低成本对刀检测方案。装置主体采用FR4PCB与有机玻璃作为核心基材，FR4板材本身具备良好的绝缘性能与结构强度，加工成型后可直接作为传感电路的承载基板，省去额外的电路固定支架结构，有机玻璃材质的基座具备透明可视特性，装配调试阶段可直接观察内部弹簧、触发顶杆的动作状态，无需反复拆解外壳排查卡滞问题。装置的触发执行部分采用多根等高导向立柱配合浮动压台结构，

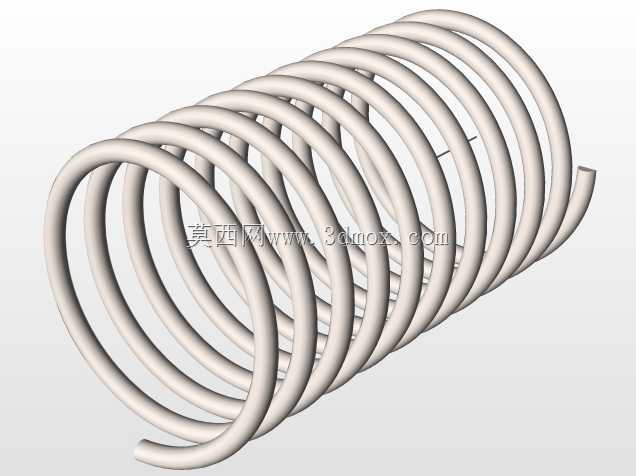

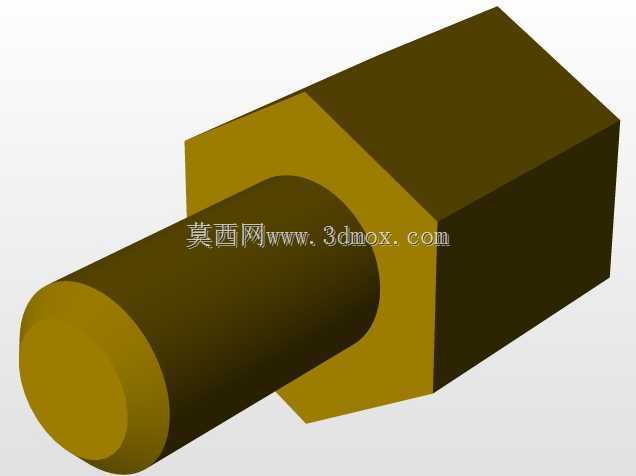

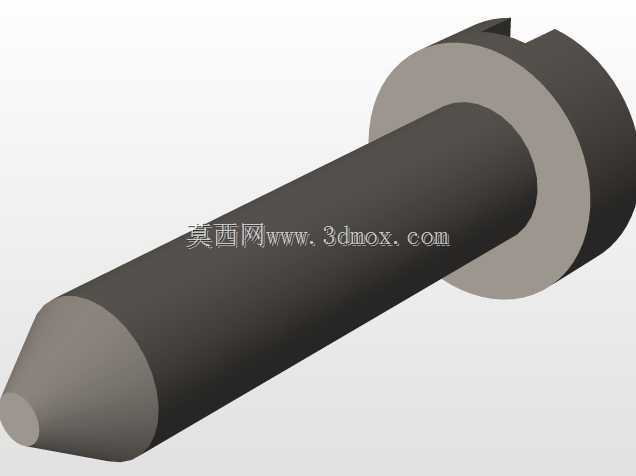

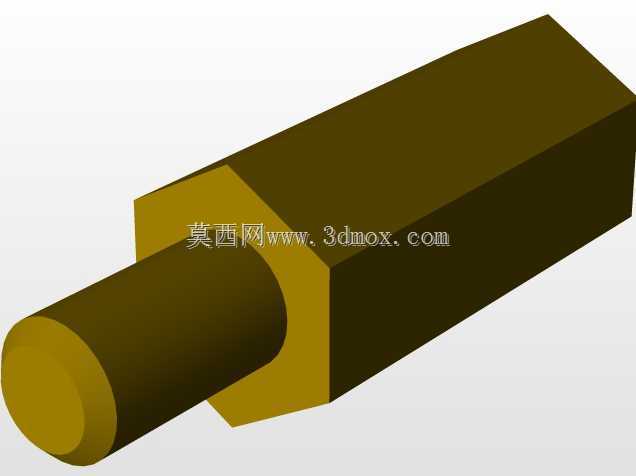

　　立柱两端通过内六角螺栓与锁紧螺母实现上下基座的连接固定，每根立柱底部配置锥形减震垫，可抵消设备台面传递的细微振动，避免加工过程中机床振动导致传感装置误触发。浮动压台下方居中位置设置触发弹簧与接触式传感触点，当刀具下行接触浮动压台表面时，压台克服弹簧预紧力沿立柱导向方向平稳下行，待下行至设定行程时，PCB板上的触点接通，向数控系统发送到位信号，系统自动记录当前Z轴坐标值，完成刀具长度的自动测量。从安装边界来看，装置整体采用矩形布局，多根立柱沿压台长度方向等距分布，安装时仅需在机床工作台面预留对应矩形安装区域，通过底部基座的安装孔即可完成固定，无需对现有工作台面做额外改造，适配多数小型数控铣床、雕刻机的工作台T型槽安装间距。

　　设计阶段充分考虑了现场使用的抗干扰需求，FR4基板上的传感线路采用差分走线布局，可减少车间内伺服电机、变频器产生的电磁干扰对触发信号的影响，避免信号误传导致的对刀失误。浮动压台的接触表面做了平整化处理，表面平面度控制在合理范围内，保证刀具端部接触时压台受力均匀，不会出现偏斜卡滞的情况，导向立柱与压台的配合间隙经过反复调校，既保证压台上下动作顺滑无卡顿，又将横向晃动量控制在极小范围内，确保长度检测的重复精度满足常规加工需求。不同于商用一体化对刀仪的高成本设计，这款装置采用模块化拆分设计，所有零部件均可采用常规加工方式自制，弹簧、螺栓等标准件可直接采购通用规格，后期维护时仅需更换磨损的接触触点或疲劳弹簧即可恢复检测精度，

　　大幅降低了小型加工场景的辅具投入成本。在实际使用场景中，该装置可安装在机床工作台的闲置角落，换刀后自动运行对刀程序即可完成新刀具的长度补偿值设定，无需操作人员手动塞尺测量、手动输入补偿值，既减少了人工操作带来的人为误差，也缩短了换刀准备的辅助时间，尤其适合多刀具频繁切换的批量加工场景。装置的触发行程设置在合理区间，既可以避免短刀下行超程压损装置，也能保证长刀接触时有足够的触发位移量，适配不同长度规格的铣刀、钻头、丝锥等常用数控刀具的长度检测需求。
