Aqara温湿度传感器T1壁挂安装支架结构

　　在智能家居环境感知类设备的落地部署场景中，温湿度传感器的安装固定一直是容易被忽略却直接影响使用体验的环节，传统粘贴式安装依赖双面胶的粘接强度，在潮湿墙面、乳胶漆脱落墙面、低温环境下极易出现脱落问题，且拆卸时会残留胶痕损伤墙面或传感器外壳，这款针对Aqara温湿度传感器T1设计的壁挂支架，正是为解决这类实际安装痛点开发的结构件。从实际使用场景来看，这类支架主要适配家庭室内、小型办公场所、设备机柜内部等需要定点监测温湿度的点位，尤其是在卫生间、厨房这类空气湿度波动大、墙面容易凝露的区域，免胶的卡装结构能完全规避胶接失效的风险，同时在需要更换电池、调整监测点位时，可直接将传感器从支架中取出，无需反复撕扯胶层，也不会对安装基面造成损伤。

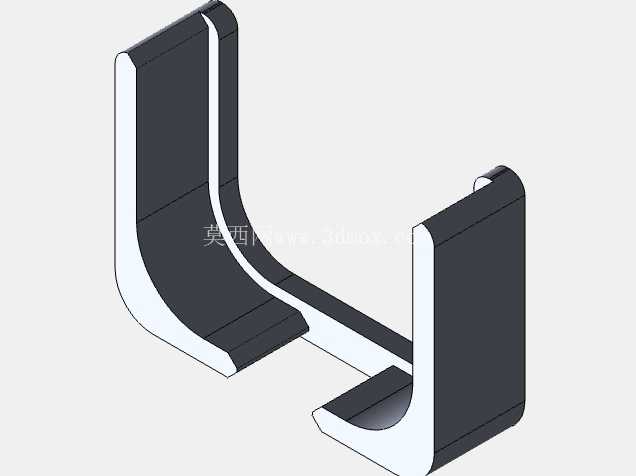

　　从功能特性上看，该支架采用半包式围合卡接结构，支架主体的U型承托边完全贴合传感器侧边的弧度，内侧预留0.1mm的装配间隙，既保证传感器推入时的顺畅度，又能通过上下边缘的限位挡边限制传感器的前后、上下位移，避免传感器从支架中滑脱；支架背部为平整安装面，可适配螺丝固定、背胶辅助固定等多种安装方式，安装面的四个角做了R1.5的圆角处理，避免安装时锐边划伤安装人员手部，也能减少应力集中导致的支架边缘开裂问题。

　　设计思路上，整个结构完全围绕传感器本身的外形尺寸做匹配，没有多余的装饰性结构，所有壁厚统一设置为2mm，既保证ABS材质注塑成型时的流动性，避免出现缩痕、缺胶等成型缺陷，又能满足日常使用中的结构强度需求，在承受传感器本身重量的同时，可承受一定程度的意外触碰而不发生断裂；卡接边的内侧做了0.2mm的倒扣量，这个数值经过反复验证，既不会因为倒扣量过大导致传感器装入时需要过大的按压力、刮伤传感器外壳表面，也不会因为倒扣量过小导致固定力不足，传感器轻易滑出。

　　从外形尺寸与安装边界来看，支架整体外轮廓尺寸略大于传感器本体，宽度方向单边超出传感器3mm，高度方向在传感器底部预留2mm的承托余量，顶部不做遮挡，完全不会影响传感器顶部的按键操作与通风检测孔的空气流通，保证温湿度检测的准确性；安装孔位设置在支架背部的上下两端，孔距为40mm，适配常规的墙面膨胀螺丝、自攻螺丝尺寸，安装时支架底部距离安装基面的间隙控制在0.5mm，保证螺丝锁紧后支架能完全贴平墙面，不会出现翘边、晃动的情况；支架与传感器配合的所有接触面都做了晒纹处理，避免长期使用后接触面刮花传感器外壳的磨砂表面，同时细微的纹理能增加接触面的摩擦力，进一步提升固定的可靠性。在实际建模过程中，所有配合面的公差都按照塑料件的装配公差做了偏移处理，考虑到不同批次注塑件的收缩率差异，卡接位置的尺寸做了0.05mm的负公差预留，保证量产时的装配良率，整个支架没有倒扣结构，注塑生产时可采用简单的两板模结构，无需复杂的抽芯机构，能有效降低生产制造成本，适合批量配套传感器使用。
