数控加工用对刀式刀具长度检测装置

　　在数控铣削、加工中心批量生产场景中，刀具长度的精准校准直接决定了Z轴加工坐标的准确性，一旦刀具长度补偿值出现偏差，轻则导致工件加工深度超差、批量报废，重则出现撞刀事故损毁主轴与夹具，这款接触式刀具长度检测装置正是为解决这一工位痛点设计的机加工工位检测部件。从实际产线使用逻辑来看，该装置可直接安装在机床工作台的非加工区域，无需额外改造机床原有结构，换刀完成后主轴带动刀具下行，待刀具端面接触装置顶部的检测触杆时，内部触发机构即可输出到位信号给数控系统，系统自动计算当前刀具的实际长度，自动更新刀具补偿参数，全程无需人工塞尺、对刀块手动测量，能将单把刀具的对刀时间压缩到数秒内，同时规避人工读数带来的人为误差，

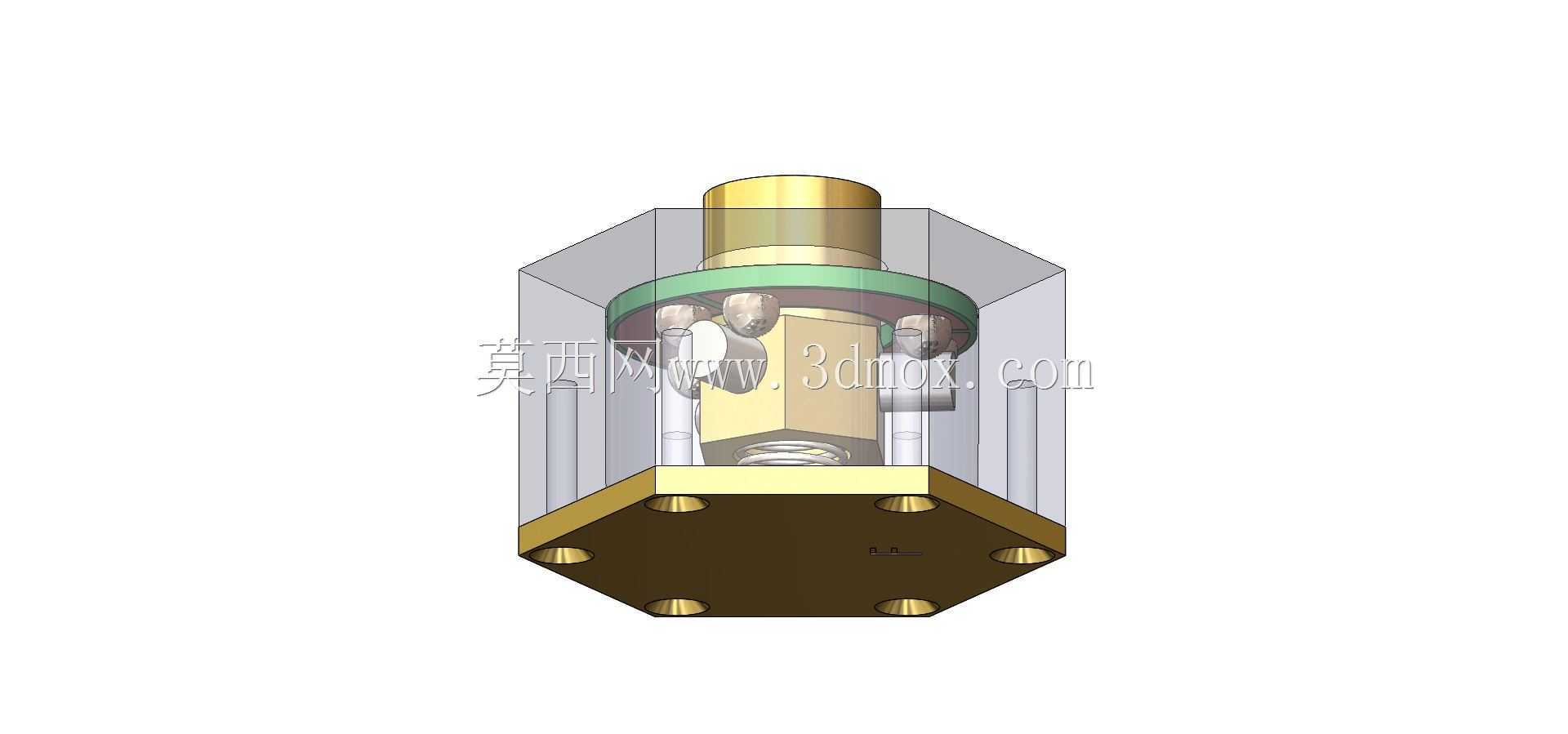

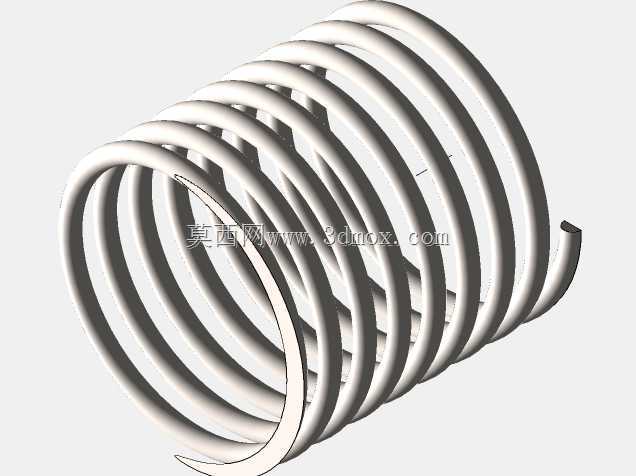

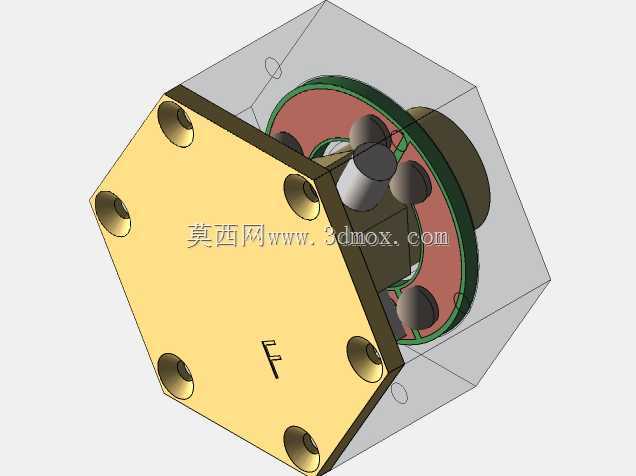

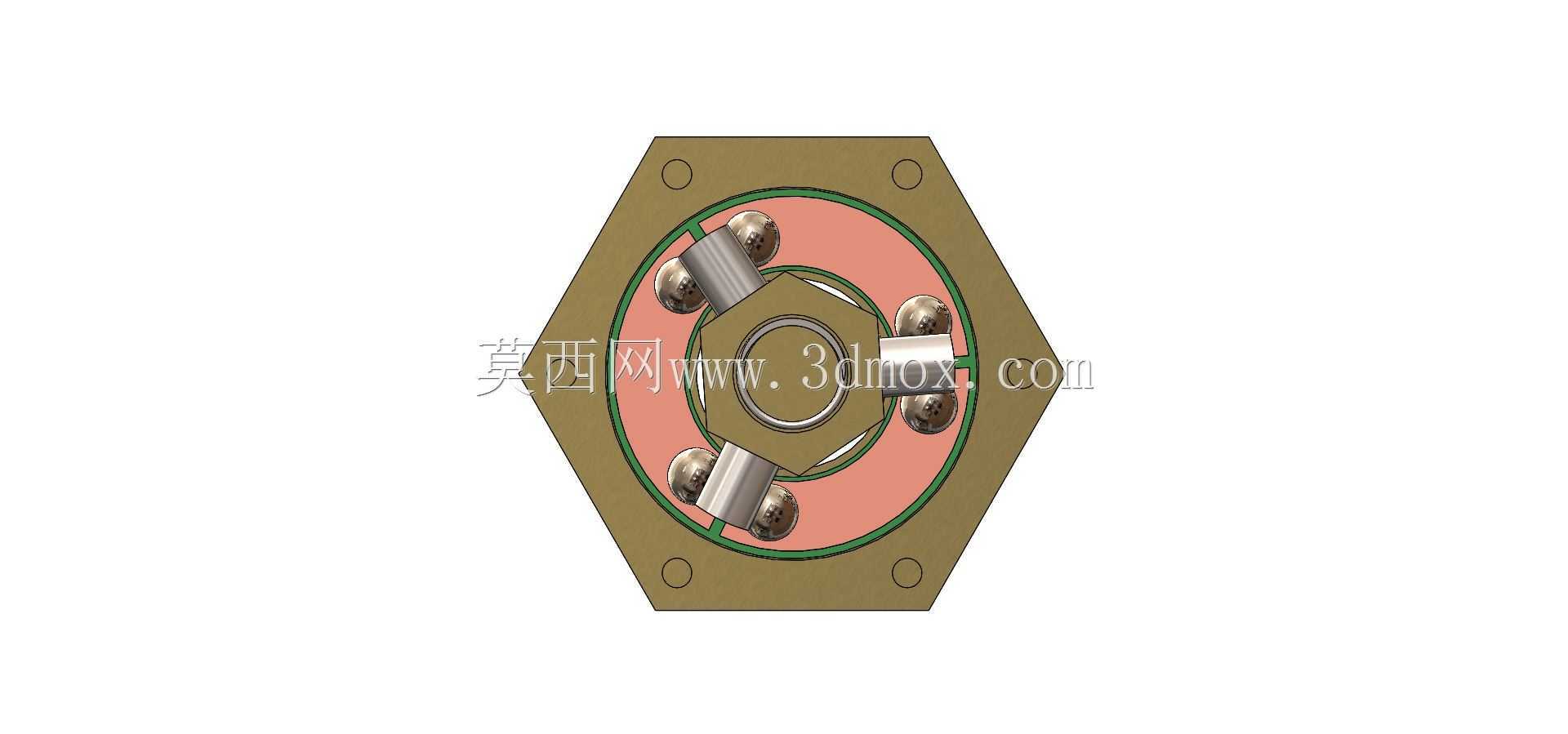

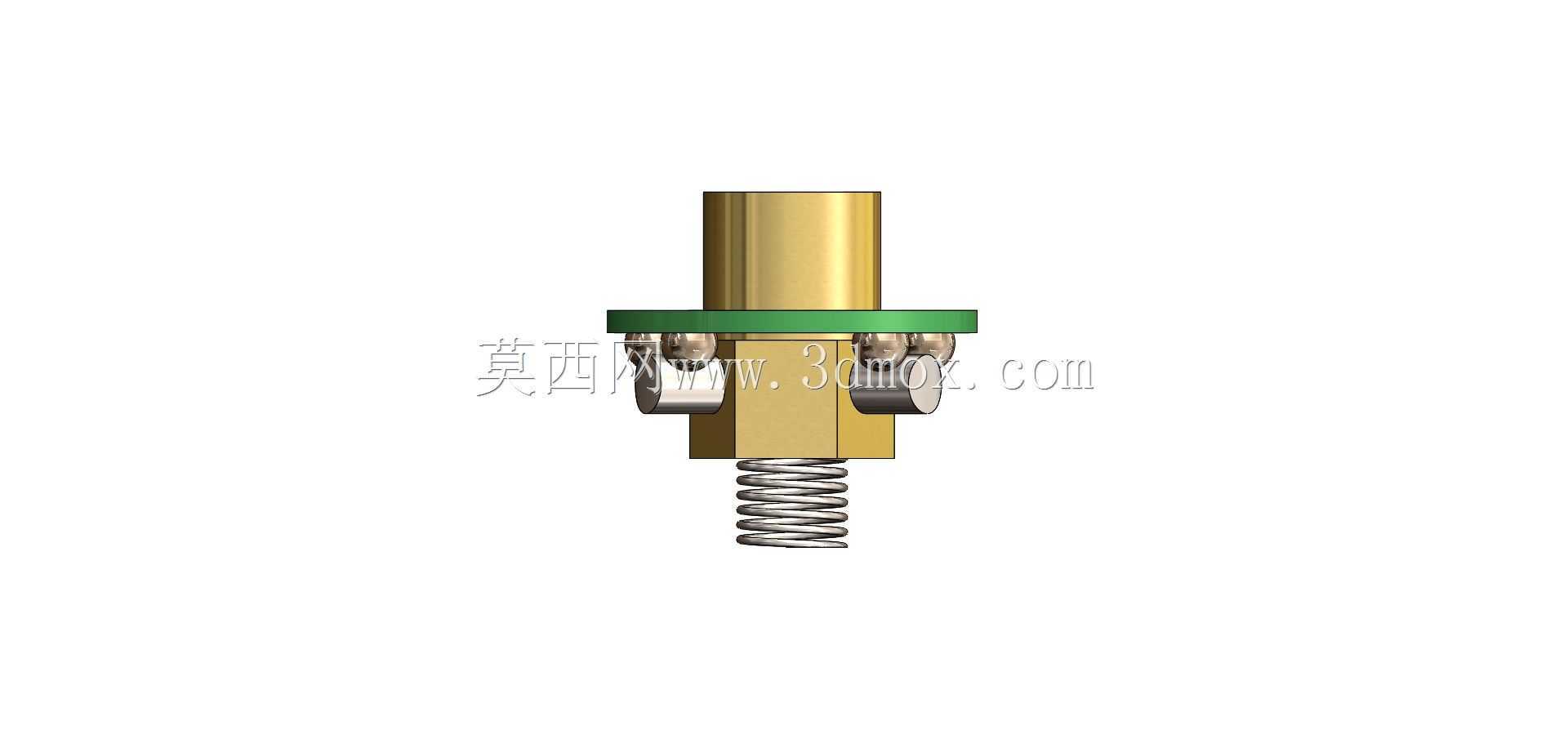

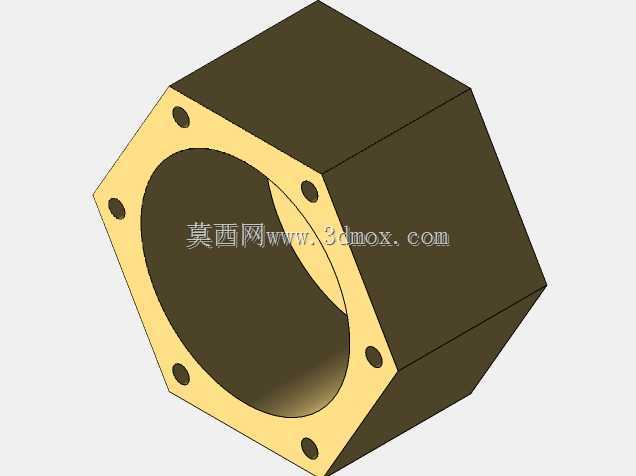

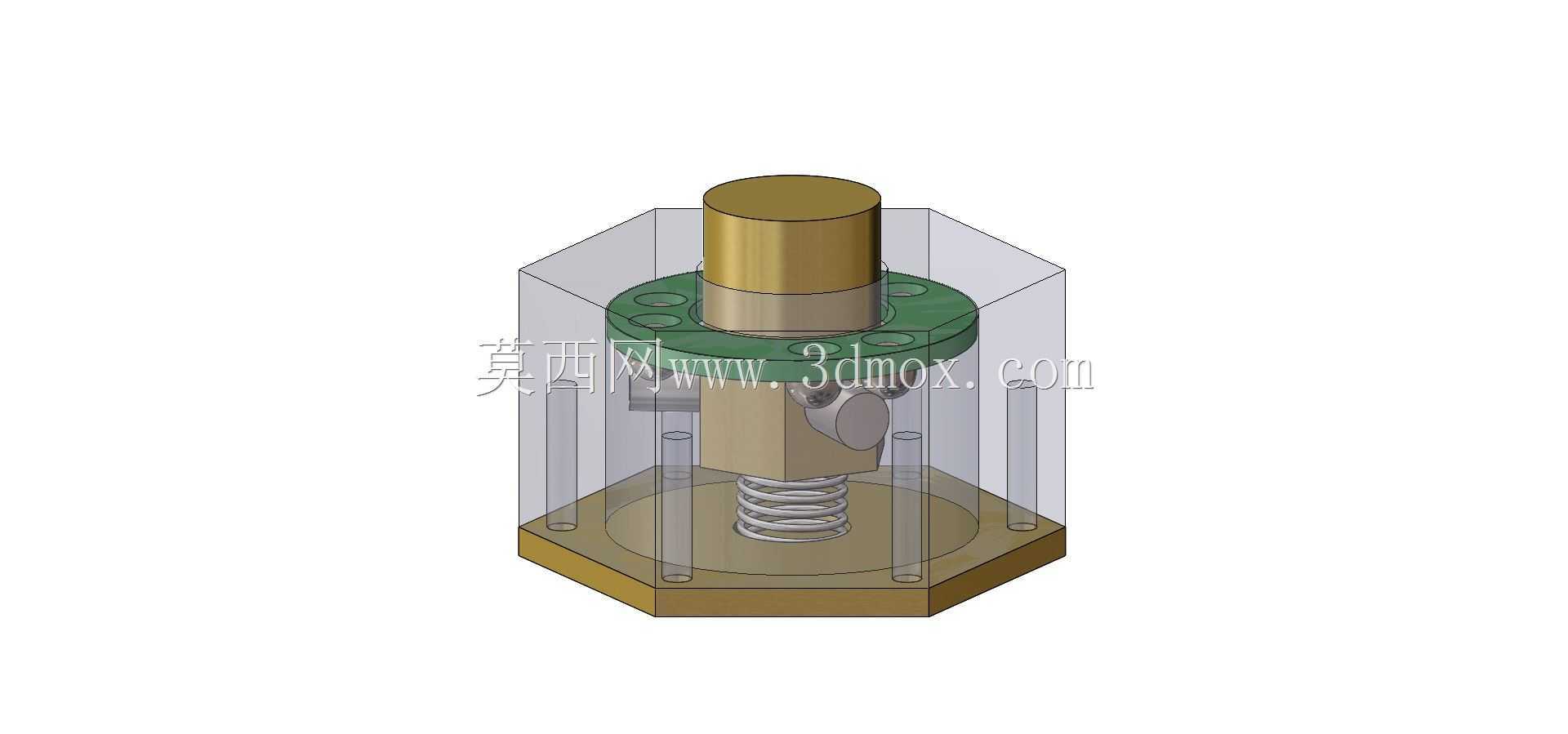

　　尤其适配多刀位加工中心频繁换刀的作业场景，在模具加工、精密零件批量加工、五金件高速铣削场景中都能稳定适配。从结构设计逻辑来看，整个装置采用封闭式外壳防护结构，外部透明防护壳体可隔绝加工过程中飞溅的切削液、铝屑、铁屑进入内部触发机构，避免杂物卡滞导致的检测失效；底部采用带安装孔的六边形金属基座，安装时可通过内六角螺栓直接固定在工作台T型槽或者专用夹具基板上，基座的平面度设计公差控制在0.01mm以内，保证安装后触杆的轴线与机床Z轴方向完全平行，避免倾斜带来的检测误差。内部核心的触发回位结构采用圆柱螺旋压缩弹簧作为复位元件，弹簧刚度经过反复校核，既保证触杆被下压时能顺畅触发信号，又能在刀具抬升后快速将触杆顶回初始位置，

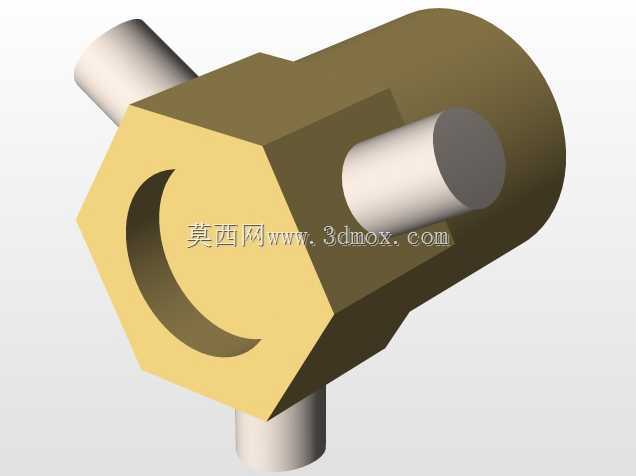

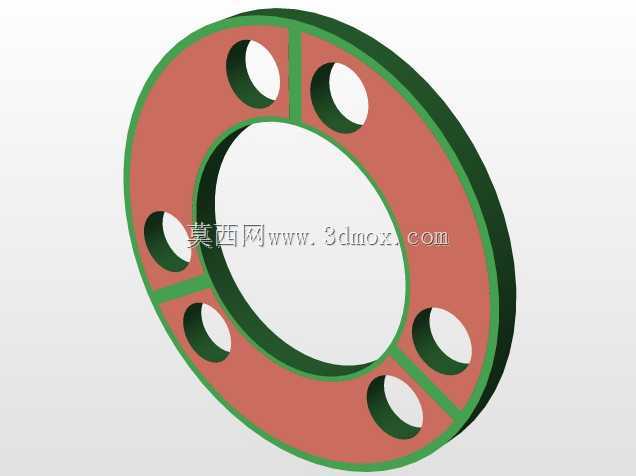

　　弹簧的预压量经过合理设置，不会因为弹簧力过大导致刀具下行时顶弯细小刀具，也不会因为弹簧力过小出现触杆回位滞后的问题。触杆顶部采用硬质合金耐磨端面，长期反复与刀具端面接触也不会出现磨损凹陷，保证长期使用后的检测精度稳定性，触杆与内部导向套之间采用间隙配合，配合面做了抛光处理，运动过程中无卡滞、无旷量，重复定位精度可控制在0.002mm以内，完全满足精密加工的精度要求。装置中部的绿色密封端盖将内部触发腔体与外部完全隔离，端盖上预留的穿线孔可将信号线缆引出连接到机床IO接口，线缆接口处做了密封处理，可适配切削液喷淋的潮湿加工环境。从安装边界尺寸来看，整个装置的外接轮廓尺寸紧凑，六边形基座对边距离控制在80mm以内，

　　整体高度不超过100mm，安装后不会占用过多工作台行程空间，也不会与加工过程中的刀具、夹具发生运动干涉；安装时只需保证基座安装面与工作台面平行，将信号线缆接入机床对应的到位信号输入点，配合简单的宏程序即可实现自动对刀功能，无需复杂的参数调试。不同于市面上的光电式对刀仪，这款接触式结构的检测装置抗干扰能力更强，不会因为加工现场的切削液雾气、金属粉尘影响检测信号稳定性，内部没有精密光学元件，日常维护只需定期清理防护壳表面的切屑、检查触杆活动是否顺畅即可，维护成本极低，非常适合加工现场的恶劣工况使用。在结构建模过程中，所有配合面的公差都按照实际机加工的工艺要求做了预留，导向孔与触杆的配合公差选用H7/g6间隙配合，保证运动顺畅的同时控制径向旷量，弹簧的安装槽尺寸与所选标准弹簧的尺寸完全匹配，安装后弹簧不会出现偏斜、卡滞的问题；外部防护壳采用透明工程塑料材质，建模时预留了与基座、上端盖的配合止口，装配后可实现完全密封，所有安装孔的位置、尺寸都符合通用机床的安装规范，可直接适配大部分立式加工中心、数控铣床的工作台安装要求。
