医用笔形便携照明手电筒结构设计

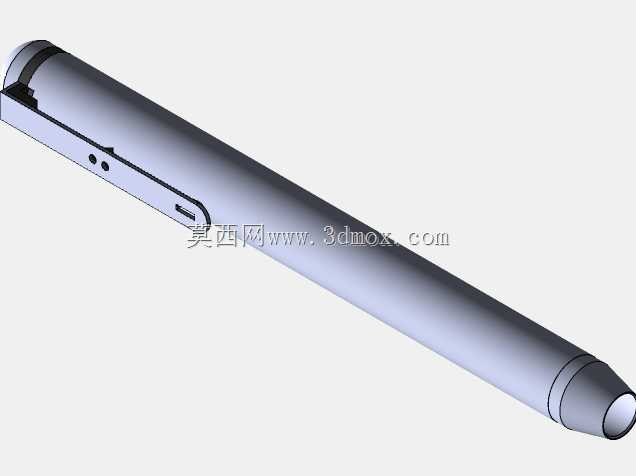

这款笔形手电的结构设计完全围绕临床场景的实际使用需求展开，首先要考虑的就是医护人员日常携带的便利性，整体采用细长圆柱构型，直径控制在12mm左右，整体长度控制在140mm区间，刚好可以适配白大褂胸前口袋的常规插袋深度，不会因为长度过长在弯腰操作时剐蹭操作台，也不会因为直径过粗导致插袋后鼓胀影响其他物品取放。筒身侧面设置的Type-C充电接口做了内凹沉台设计，接口边缘距离筒身端面预留了3mm的密封胶圈安装位，日常使用时可以抵御临床场景常见的消毒酒精泼溅、擦拭液体渗入，接口位置避开了手持握持的核心区域，正常握笔式持握时手指不会误触接口边缘，也不会因为接口凸起影响持握的贴合度。

筒身头部的出光端做了15度的锥面收窄设计，这个结构一方面可以让光线的投射范围更集中，适配耳鼻喉科检查、瞳孔对光反射检查这类需要小范围精准照明的场景，避免大泛光造成的光线干扰，另一方面锥面结构也可以在需要的时候配合一次性隔离套使用，锥面的台阶可以卡住隔离套的边缘，防止检查过程中隔离套滑脱造成交叉污染。头部的透镜安装位做了0.5mm的内止口，透镜装配后和筒身端面齐平，不会出现凸起容易剐蹭磨损的问题，日常放置在治疗盘、口袋里也不会因为摩擦刮花透镜影响透光率。

筒身侧面的两个小孔是状态指示灯的导光孔，位置设置在握持区域上方10mm处，持握时不会被手指遮挡，充电状态、电量状态的光线可以清晰透出，不需要特意翻转筒身查看状态。筒身尾部做了圆弧收边处理，没有尖锐棱角，放在口袋里不会勾刮布料，日常手持移动时也不会因为磕碰造成皮肤划伤。内部的电池仓采用同轴设计，电池和筒身内壁之间预留了0.2mm的间隙，配合两端的缓冲泡棉安装位，可以在日常携带的晃动、轻微跌落场景下避免电池磕碰内部电路，筒身内壁做了均匀的定位筋，既可以固定内部电路板的位置，防止电路板晃动移位，也可以减少筒身和内部元件的接触面积，提升装配时的顺畅度。

开关采用内置侧按设计，按键表面和筒身外圆齐平，不会突出筒身表面，放在口袋里不会因为挤压误触点亮，造成不必要的电量消耗，按键的触发力度设置在1.8N，按动时有清晰的段落反馈，戴医用检查手套操作时也可以清晰感知触发状态，不会出现按动无反馈、误触发的问题。筒身的所有拼接位置都采用止口配合设计，装配后拼接缝隙控制在0.1mm以内，既可以减少灰尘、消毒液体的渗入，也可以提升整体外观的整洁度，日常使用消毒湿巾反复擦拭也不会在缝隙里残留污渍。

这款手电的结构设计没有多余的装饰性结构，所有外形特征都服务于实际使用需求，整体重量控制在35g以内，长时间手持检查也不会造成手部疲劳，笔形的持握方式符合医护人员日常持握检查工具的操作习惯，不需要改变持握手势就可以完成照明角度的调整，在急诊查房、床旁检查、耳鼻喉科常规诊查这类场景下，可以快速从口袋取出直接使用，不需要额外调整设备状态。出光角度的设计也经过反复调整，在距离照射面10cm的位置，光斑直径控制在3cm左右，刚好覆盖瞳孔检查、耳道检查这类局部照明的需求范围，不会因为光斑过大造成患者眩目，也不会因为光斑过小需要反复调整照射位置。充电接口的位置设计也考虑了临床使用的场景，不需要额外配置专用充电线，通用的Type-C线就可以完成充电，在诊室、护士站都可以随时补电，不会因为专用配件丢失影响设备正常使用。
