牙科诊疗椅可调节支撑承载机架结构

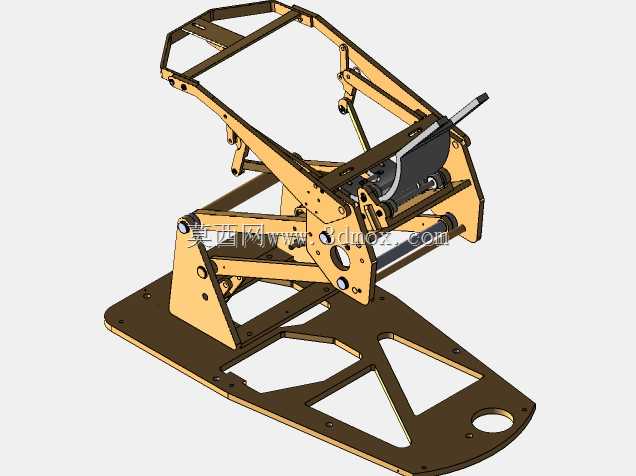

该结构是牙科诊疗场景中座椅核心的承载调节机架，主要应用于口腔诊所、医院口腔科的诊疗座椅内部，作为整椅的受力支撑与姿态调节核心部件，替代传统固定式座椅架，实现诊疗过程中患者体位的多维度调整，适配牙科诊疗时医生对患者仰卧角度、座椅高度、靠背倾斜度的不同操作需求，帮助医生获得更舒适的操作视角，同时让患者长时间保持诊疗体位时减少疲劳感。从实际用途来看，该机架承担整椅所有承重载荷，包括患者体重、座椅软垫、扶手及附加诊疗配件的重量，同时通过联动的连杆机构完成靠背倾翻、座垫升降、整体俯仰的动作，配合外置的驱动部件即可实现电动或手动调节，满足补牙、拔牙、正畸、洁牙等不同牙科操作的体位要求，比如进行上颌牙诊疗时需要靠背放平至接近仰卧状态，进行下颌牙操作时需要适当抬升座垫高度、调整靠背倾斜角度，这些动作都依靠该机架的多连杆联动结构实现。在功能特性上，该机架采用剪式连杆搭配多组铰接支点的结构设计，底座为带镂空减重孔的平板结构，既保证底部安装时与座椅底架的连接强度，又通过三角形镂空设计在不降低结构刚性的前提下减少整体重量，避免整椅过重不便于移动；各连杆之间采用销轴铰接，铰接点处预留轴承安装位，减少调节过程中的摩擦阻力，保证动作顺滑无卡滞；靠背侧的连杆组设置多组安装孔位，可适配不同尺寸的靠背软垫框架，同时预留驱动部件的安装位置，可匹配气弹簧、电动推杆等不同驱动源，适配不同成本档位的牙科椅产品。设计思路上，整体采用对称式受力布局，所有承重连杆均围绕中心受力轴线分布，避免单侧受力导致的结构变形，底座的安装孔位按照常规牙科椅底架的通用安装尺寸设计，具备较强的适配性，可直接替换同类型老旧座椅的机架部件；连杆的截面形状经过受力优化，在铰接受力集中的位置做加厚处理，非受力区域做切槽减重，兼顾结构强度与轻量化要求；整个机构的运动行程经过反复校核，靠背调节角度覆盖从竖直坐姿到接近平卧的范围，升降行程满足不同身高医生的操作高度需求，同时在极限位置设置硬限位结构，避免调节超出行程导致机构脱开或夹伤风险。外形尺寸与安装边界方面，该机架整体底座轮廓为不规则平板，最大长度适配常规牙科椅座面的纵向尺寸，最大宽度不超过常规牙科椅的座面宽度，安装时底座通过螺栓固定在座椅底部的固定底盘上，上部的靠背安装架与座垫安装架分别对应连接座椅的靠背骨架和座垫骨架，所有运动部件在动作过程中不会超出座椅外罩的包覆范围，不会出现运动干涉，铰接点的位置设计保证调节过程中各连杆不会与座椅内部的走线、驱动管线产生剐蹭，预留的安装空间可容纳常规的驱动推杆与控制线路，无需额外改动座椅外部壳体即可完成装配。
