胸式双头听诊器结构三维设计模型

　　日常临床诊疗场景中，胸式双头听诊器是内科、急诊科、全科诊室医师随身携带的核心诊疗器具，区别于单头听诊设备，双头结构可覆盖不同频段的体内声学信号采集需求，适配心肺音、肠鸣音、血管杂音等多种体征的听诊判断。从结构设计逻辑来看，该模型完整还原了胸件的核心组成：两个不同直径的圆形听头分别匹配高频与低频信号采集场景，大直径膜面听头用于捕捉高频心肺音，小直径钟式听头贴合皮肤时可采集低频杂音，中间的旋转切换结构可实现两个听头的气路通断切换，无需更换听头即可完成不同频段的听诊操作，听头边缘的密封胶圈结构在模型中做了等比例还原，该结构的作用是贴合皮肤时形成密闭气腔，避免外部环境杂音进入导音通路，保证声学信号传递的完整性。

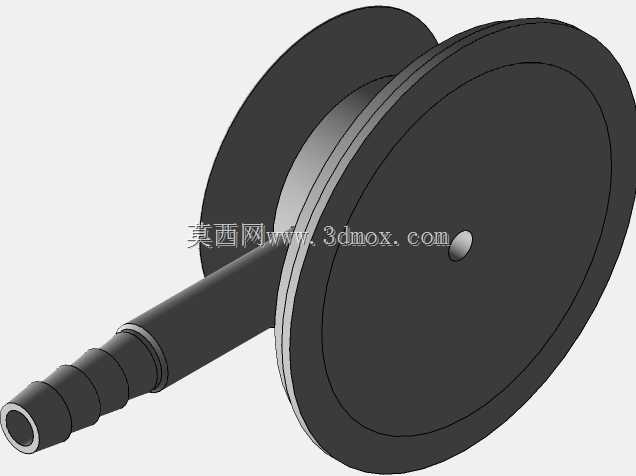

　　导音连接部位采用阶梯式宝塔接头结构，可适配不同内径的橡胶导音管，接头处的多道环形凸起可增加管路连接的抱紧力，避免使用过程中导音管脱落导致气路漏气，影响听诊效果。从安装边界来看，听头整体的旋转同轴度是设计核心控制项，切换结构的配合间隙需控制在合理范围，间隙过大会导致气路密封失效出现杂音，间隙过小则会导致旋转切换卡顿，影响医师单手操作的流畅度，临床使用中医师常需要手持听头在患者体表移动同时完成听头切换，因此旋转结构的阻尼需设计适中，无需过大操作力即可完成档位切换，同时不会因轻微触碰导致档位误切换。听头膜片的固定结构采用压圈卡合设计，膜片为薄型硬质声学膜片，压圈与听头主体采用过盈卡合结构，无需额外紧固件即可完成膜片固定，

　　同时方便后期更换老化膜片，该结构的设计要点是保证压圈卡合后膜片保持平整张紧状态，膜片的张紧度直接影响高频信号的传导效率，张紧度过低会导致膜片振动阻尼过大，高频信号衰减严重，张紧度过高则会导致膜片易受外力冲击破损。密封胶圈采用软质弹性材质，截面为圆形结构，嵌入听头边缘的环形卡槽内，胶圈突出听头端面的高度需控制在合理范围，突出量过大会导致听头贴合皮肤时膜面无法有效接触体表，信号采集灵敏度下降，突出量过小则无法形成有效密封，环境杂音易渗入气路。从实际使用场景出发，该结构的整体重量需做轻量化控制，长时间挂颈使用不会给医师造成额外负重负担，听头表面做圆弧过渡处理，无尖锐棱角，接触患者皮肤时不会造成冷硬不适感，

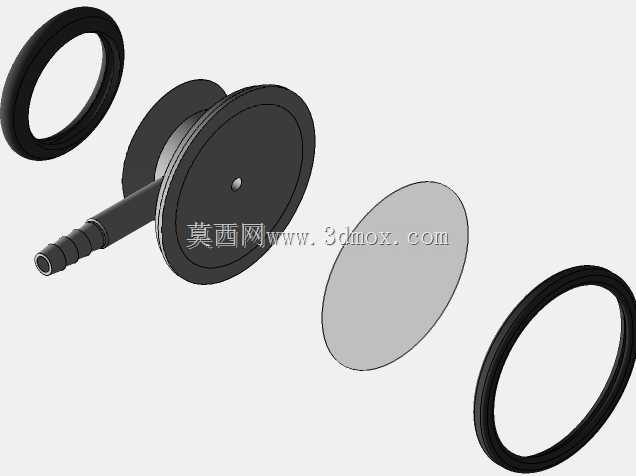

　　冬季使用场景下也可减少对患者的冷刺激。导音接头的轴线与听头平面呈固定倾斜角度，适配医师手持时的操作角度，无需过度弯折手腕即可让听头平面完全贴合患者体表，降低长时间操作的手部疲劳感。模型中拆分展示的各个零件均还原了实际生产中的装配关系，可用于医用器械结构教学、听诊器产品改型设计的参考，也可作为医用器具类三维建模的结构参考案例，帮助设计人员理解声学诊疗器具的气路密封、信号传导相关的结构设计要点，在进行同类产品优化时，可基于该结构调整听头直径、膜片参数、接头尺寸，适配不同科室的特定听诊需求，比如儿科使用场景可适当缩小听头直径，适配儿童较小的体表接触面积，心血管专科使用场景可优化钟式听头的内腔结构，提升低频杂音的采集分辨率。
