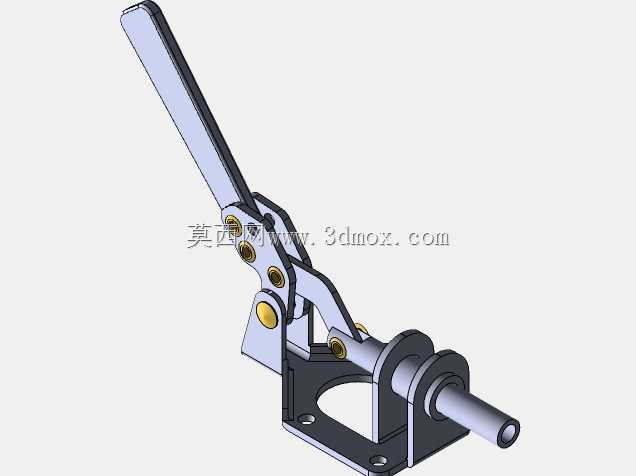

推拉式快速压紧拨动夹结构设计

这款手动推拉式拨动夹属于肘节式快速夹紧机构，在工装夹具领域应用十分广泛，常见于焊接工装定位、装配工位工件压紧、检具工件固定、木工加工夹持、电子元器件组装工位固定等场景，相比传统螺栓压紧方式，单次夹紧与释放操作仅需扳动一次手柄，作业效率提升十分明显，能大幅降低工位操作的辅助工时。从结构设计逻辑来看，该机构利用连杆机构的死点锁止特性实现夹紧状态的自锁，当手柄扳动到夹紧位置时，传动连杆的铰接点越过机构死点位置，此时即便工件受到反向的切削力、焊接应力或者装配冲击力，夹头也不会出现松脱，夹紧状态的可靠性完全依靠机械结构本身保证，不需要额外增加锁紧件。整个机构的动力输入为长杠杆式手柄，手柄长度经过力矩匹配设计，操作人员仅需施加较小的握力就能在夹头输出端获得足够的压紧力，操作手感顺畅，不会出现扳动卡滞或者夹紧力不足的问题。夹头部分采用轴向推拉式输出结构，压杆为圆柱光轴设计，可根据实际夹持需求更换不同形式的压头，适配平面压紧、销孔定位、侧向顶紧等不同的装夹需求，压杆的行程经过合理规划，既保证足够的开合距离方便工件取放，又不会因为行程过大导致操作行程过长。安装底座采用带安装孔的L型折弯结构，底座上预留的两个沉头安装孔可直接通过螺栓固定在工装基板或者工作台面上，安装基准面经过铣平处理，能保证安装后机构的位置精度，压杆的轴线与安装基准面保持平行，确保顶紧力的方向与工件定位面垂直，避免出现夹紧分力导致的工件移位。整个机构的铰接点都采用销轴加衬套的连接形式，转动部位的间隙经过严格控制，既保证铰接转动的灵活性，又不会因为间隙过大导致夹紧精度下降，长期重复使用也不会出现明显的磨损松旷。在实际选型应用时，需要注意该夹具的安装边界尺寸，底座的安装孔距、压杆中心到底座安装面的高度、手柄扳动后的最大外廓尺寸都需要提前和工装的布局空间做匹配，避免出现安装干涉或者操作空间不足的问题，同时要根据被夹持工件的受力上限匹配对应的夹紧力档位，避免过大的夹紧力导致薄壁工件出现装夹变形。
