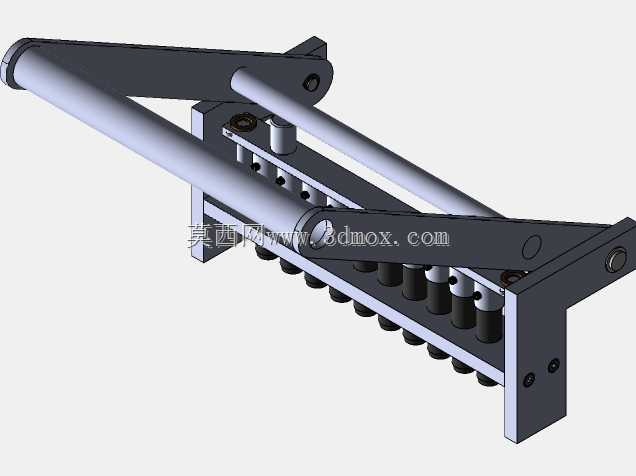

手动多工位钥匙同步冲孔加工工装结构

　　在锁具零配件批量加工的生产场景里，针对平板类钥匙坯的齿形定位冲孔工序，这类手动杠杆式多工位冲孔工装，是小批量锁具生产、钥匙修配门店、锁具研发打样环节里十分常用的加工载体，相比大型数控钥匙铣齿设备，它不需要外接动力源，依靠纯机械结构的力放大效应就能完成冲孔作业，部署灵活，对作业场地没有特殊要求，维护成本极低。从结构功能逻辑来看，这套工装采用双平行杠杆臂的压合结构，力臂长度经过合理配比，操作人员仅需在杠杆末端施加较小的下压力，就能通过铰接的传动结构将力均匀传递到整排冲头组件上，实现一排多枚钥匙坯的同步冲孔作业，单次压合即可完成同批次钥匙的对应孔位加工，相比单孔逐个冲压的作业方式，加工效率提升明显，

　　同时整排冲头的位置通过安装基座的定位槽做了刚性固定，冲头与下方凹模的同轴度通过基座上的导向孔做约束，能有效避免冲头偏载、崩刃的问题，也能保证同批次加工的钥匙孔位一致性，减少孔位偏差导致的钥匙无法正常开锁的废品率。设计过程中，首先要考虑的是钥匙坯的定位基准，工装的进料端设置了可调节的定位挡块，能够适配不同长度规格的平板钥匙坯，操作人员只需要将钥匙坯顺着基座上的进料槽推入，抵到定位挡块即可完成装夹定位，不需要额外做划线找正，大幅降低了对操作人员的技能要求。压合臂的铰接位置采用了耐磨销轴配合衬套的结构，长期反复压合作业也不会出现铰接间隙过大的问题，保证压合过程中冲头的垂直进给精度，避免冲头承受侧向力出现弯折。冲头组件采用快拆式的安装结构，

　　当需要加工不同孔位排布的钥匙时，只需要松开冲头的锁紧螺丝，更换对应规格的冲头和凹模镶块，调整定位挡块的位置即可快速切换加工规格，不需要整台工装更换，适配性较强。从安装边界来看，这套工装的基座底部设置了两个对称的安装耳板，耳板上预留了螺栓安装孔，可以直接通过螺栓固定在常规的钳工工作台台面上，不需要额外制作专用安装底座，整体的横向宽度控制在小尺寸工作台的承载范围内，纵向长度适配常规钥匙坯的送料行程，压合臂抬起到最高位置时的整体高度不会影响操作人员的正常送料操作，作业时的操作空间预留充足，不会出现结构干涉的问题。在实际使用场景中，这类工装除了用于锁具生产车间的小批量钥匙加工，也常配备在社区周边的钥匙修配点位，

　　用来快速完成标准规格钥匙的复制冲孔作业，相比电动铣齿设备，它的作业过程噪音更低，不会产生金属切屑飞溅的问题，作业安全性更高。结构上的导向杆采用了光滑的冷拉圆钢材质，表面做了硬化处理，压合臂沿着导向杆做上下直线运动，能保证每次压合的行程一致，冲孔深度统一，不会出现冲孔过深穿透坯料或者过浅导致孔位不通的问题。基座上的凹模孔下方设置了排料间隙，冲孔产生的圆形废料可以直接顺着凹模孔下方的空腔落到工作台的废料收集盒里，不需要频繁清理孔内的积料，减少日常维护的工作量。杠杆臂的握持位置做了圆弧过渡处理，没有尖锐的棱角，操作人员长时间握持作业也不会出现硌手的问题，符合手工操作工装的人机工程要求。整套结构没有复杂的传动零件，所有零部件都采用常规的机械加工工艺即可制作，加工难度低，后期如果出现易损件磨损，只需要更换对应的冲头、衬套等标准件即可，维修成本极低，非常适合小规模加工场景的使用需求。在建模设计过程中，所有铰接位置的配合间隙都按照精密工装的配合公差做了预留，既保证铰接转动的灵活性，又不会出现过大的旷量影响冲孔精度，冲头与导向孔的配合采用小间隙滑配，保证冲头进给过程中的直线度，凹模的孔口做了微小的倒角处理，既能引导冲头顺利进入凹模，又能在冲孔时对钥匙坯的下表面做有效支撑，避免孔口出现毛刺、翻边的问题，减少后续去毛刺的工序工作量。
