办公椅五星型调节旋钮结构设计

　　这款五星型旋钮是办公椅调节机构的核心操作部件，日常使用中主要承担座椅高度锁定、靠背倾角调节的操作执行功能，使用者无需额外工具，徒手即可完成调节操作，适配多数常规办公转椅、职员椅的调节机构安装需求。从实际使用场景来看，办公场景下使用者需要频繁调整座椅姿态以适配不同身高、不同办公状态的需求，这类旋钮的操作手感直接影响座椅的使用体验，传统的一字型或者圆形旋钮在施力时容易打滑，尤其是手部出汗或者佩戴薄手套操作时，很难施加足够的锁紧力矩，而五星型的外缘凸起结构，刚好可以贴合手指的握持弧度，五个均匀分布的凸耳能够给指腹提供足够的施力支撑点，哪怕是手部力量偏小的使用者，也能轻松将旋钮拧到足够的锁紧力，避免座椅调节后出现松脱滑移的问题。

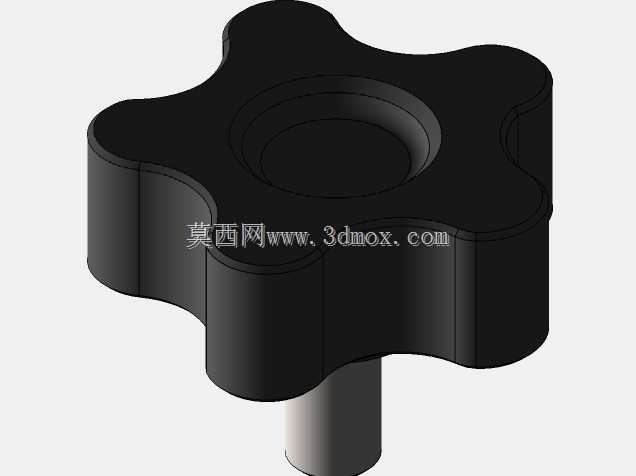

　　设计过程中首先考虑的是操作力矩的传递效率，旋钮主体采用了等厚的盘式结构，外缘的五个凸耳做了圆弧过渡处理，没有尖锐的棱角，避免日常使用时磕碰划伤腿部或者手部，凸耳的外轮廓做了微弧收边，握持时不会硌手，长时间操作也不会产生明显的压痕。旋钮中心的沉台结构是为了隐藏安装螺杆的头部，避免螺杆端部外露积灰或者勾扯衣物，沉台的深度刚好覆盖标准内六角圆柱头螺钉的头部高度，安装后螺钉端面与旋钮顶面基本齐平，外观整体性更强。中心的安装孔采用了带止转扁位的设计，与调节螺杆装配时不会发生相对转动，拧紧过程中扭矩可以直接传递到螺杆上，不会出现旋钮空转的问题。

　　从安装边界来看，这款旋钮的主体外径适配常规办公椅调节座的安装空间，不会因为尺寸过大与座椅的塑料护罩发生干涉，下部伸出的螺杆长度经过匹配设计，拧入调节螺母后预留的行程刚好覆盖座椅调节的全行程范围，不会出现螺杆顶死或者螺纹啮合长度不足的问题。旋钮主体的厚度经过受力校核，在施加最大操作力矩时不会发生开裂变形，材料选用常用的增强尼龙材质，既有足够的结构强度，又有不错的握持触感，冬季使用时不会像金属旋钮那样产生明显的冰凉触感。

　　实际选型替换时，需要注意匹配安装螺杆的螺纹规格以及止转扁位的尺寸，这款旋钮的安装孔位与市面多数常规办公椅的调节螺杆通用，替换时无需对座椅原有结构做改动，直接拆下旧旋钮拧入新件即可完成更换。结构建模时需要注意五个凸耳的均匀分布角度，相邻凸耳的夹角为72度，保证各个方向的施力手感一致，凸耳与主体衔接处做了R角过渡，避免注塑生产时出现应力集中导致的开裂问题，同时也能提升部件的抗冲击性能，即使不小心受到磕碰也不容易出现崩边损坏。旋钮底部与调节座接触的端面做了微凸的平面处理，拧紧时端面与调节座的接触面贴合均匀，锁紧后不会出现偏载，长期使用也不会出现接触面压溃导致的锁紧失效问题。
