卡扣式圆柱对接装配结构有限元分析

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1096338
  • 卡扣式圆柱对接装配结构有限元分析
  • 卡扣式圆柱对接装配结构有限元分析
  • 卡扣式圆柱对接装配结构有限元分析
  • 卡扣式圆柱对接装配结构有限元分析
  • 卡扣式圆柱对接装配结构有限元分析

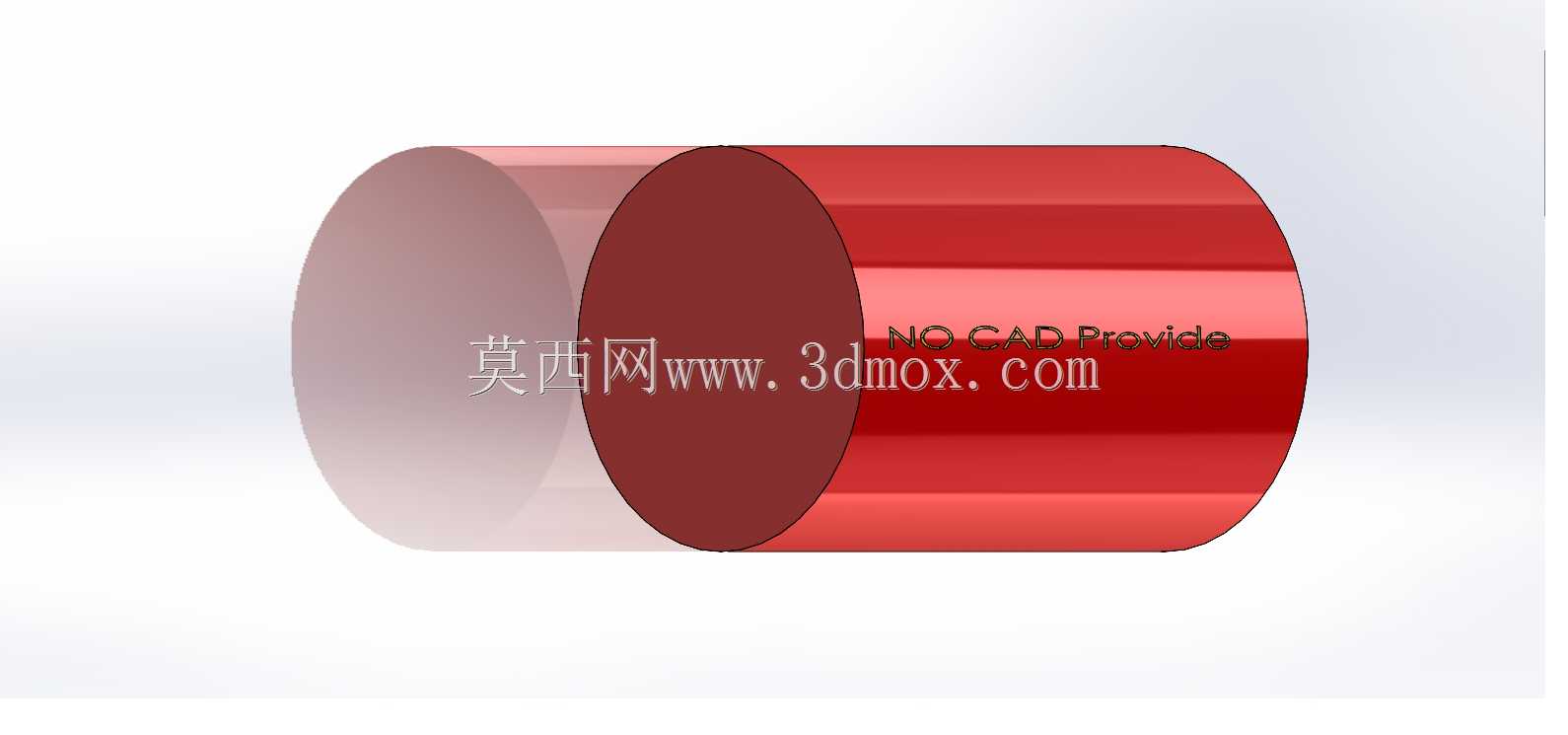

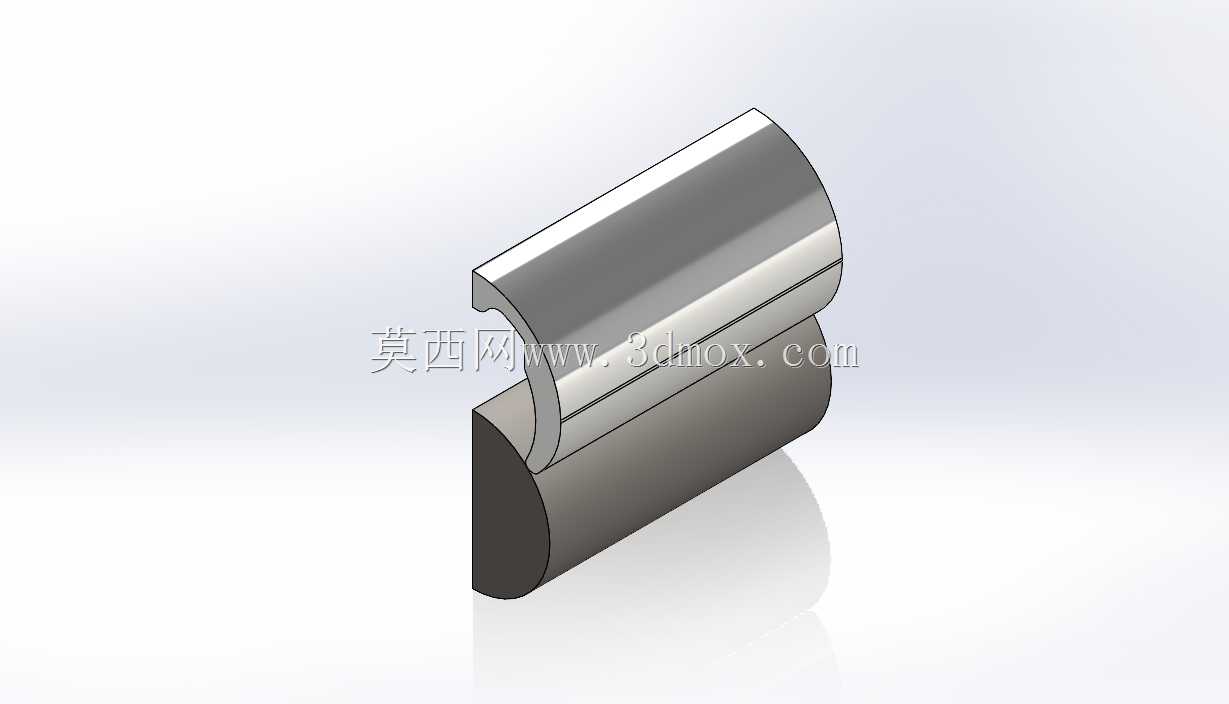

  这类卡扣式圆柱对接结构,常出现在快拆式管路连接、小型设备快装杆件、通讯布线辅助固定件这类需要频繁拆装的场景里,日常运维中不需要额外紧固件,徒手就能完成拆装,在户外通讯设备布线、小型气动管路临时接驳、消费类电子内部支撑结构里都有大量应用。做这类结构的设计时,首先要考虑的是装配后的扣合预紧力,既要保证日常使用中不会因为振动、轻微拉扯出现松脱,又要控制拆装时的按压力度,避免卡扣根部出现应力集中导致断裂。从结构外形来看,主体是两个半圆柱型的扣合件,其中一侧带有外翻的卡扣凸缘,另一侧对应位置开有匹配的扣合槽,扣合完成后两个半圆柱可以拼成完整的圆柱面,外圆没有突出的棱角,不会在布线或者穿管时刮伤线缆、密封件。

  设计时首先要确定的是圆柱的内径尺寸,这个尺寸直接决定了能适配的杆件或者管路外径,通常会在内壁预留0.1到0.2mm的过盈量,配合卡扣的预紧力,保证装配后不会出现周向转动或者轴向窜动。卡扣的悬臂长度是设计中的核心参数,悬臂过长会导致扣合力不足,受外力时容易脱开,悬臂过短则会让装配需要的按压力过大,拆装手感差,还会让卡扣根部的弯曲应力超过材料的屈服强度,多次拆装后出现塑性变形甚至断裂。

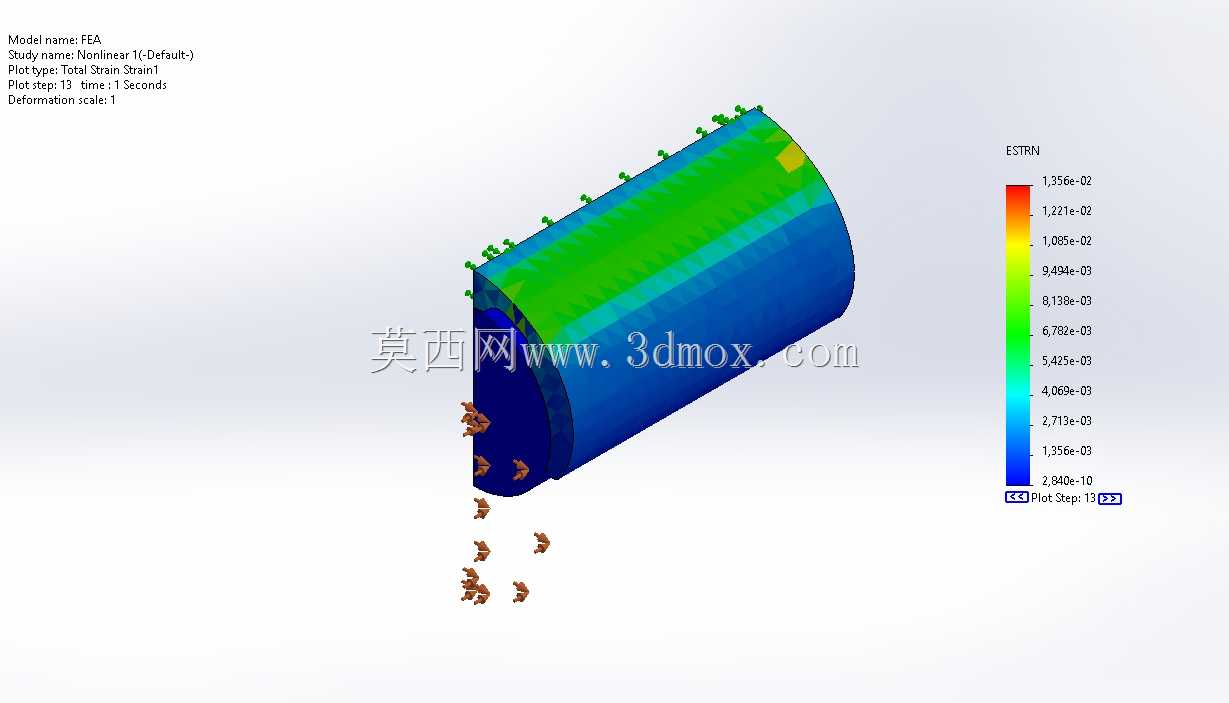

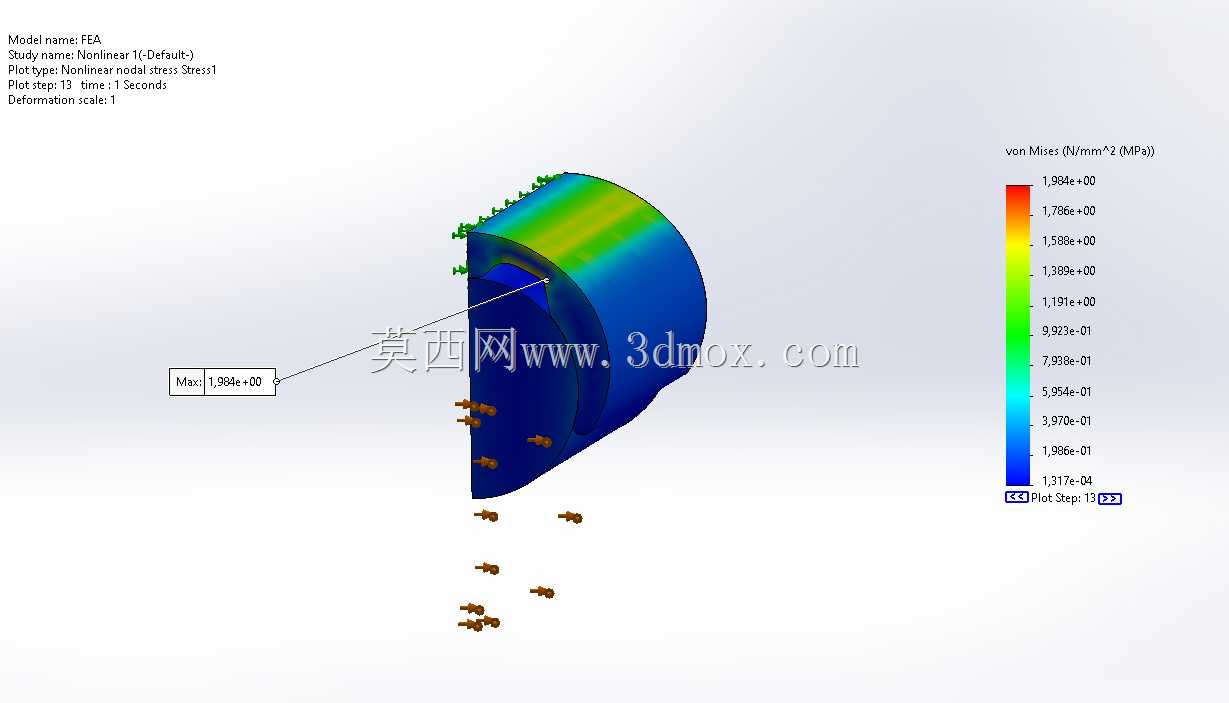

  做有限元分析的时候,首先要给两个配合件施加对应的装配约束,模拟实际扣合时的位移过程,观察卡扣根部的应力分布,确认最大应力值在所选材料的许用应力范围内,通常这类结构如果选用ABS或者尼龙材质,最大等效应力要控制在材料屈服强度的70%以内,预留足够的疲劳余量,应对多次拆装的载荷循环。还要模拟实际使用中的受载情况,比如给拼接后的圆柱施加径向的挤压力、轴向的拉脱力,观察扣合位置的接触应力分布,确认接触面不会出现局部压溃,同时拉脱力要达到设计要求的阈值,避免使用中意外脱开。

  安装边界上,这类结构通常不需要额外的固定基座,直接扣合在对应的杆件或者管路上即可,外圆的直径要和周边的安装空间匹配,避免和相邻的零部件出现干涉,卡扣凸缘的突出高度要控制在2mm以内,防止安装时被其他部件勾挂导致意外脱开。内壁可以根据使用场景增加浅的防滑纹路,提升和被固定件之间的摩擦力,不需要额外增加粘接或者螺丝固定,就能保证足够的连接可靠性。在做结构仿真的时候,还要考虑材料的蠕变特性,如果是长期在高温环境下使用,要适当增加卡扣的厚度,避免长期受力后出现应力松弛,导致扣合力下降。对于需要密封的管路应用场景,还可以在内壁预留密封槽,安装O型密封圈,扣合后就能实现管路的密封连接,不需要额外的管箍或者接头,大幅提升装配效率。这类结构的建模过程中,要特别注意卡扣根部的圆角处理,绝对不能出现直角尖角,否则应力集中系数会大幅提升,哪怕理论计算的应力值在安全范围内,实际使用中也很容易从尖角位置出现断裂。通常根部圆角半径要取卡扣厚度的0.3到0.5倍,既能分散应力,又不会影响卡扣的弯曲变形量。配合面的脱模斜度也要控制在合理范围,既方便注塑生产脱模,又不会因为斜度过大导致扣合后出现间隙,影响连接精度。
