塑料手柄包覆成型结构三维设计

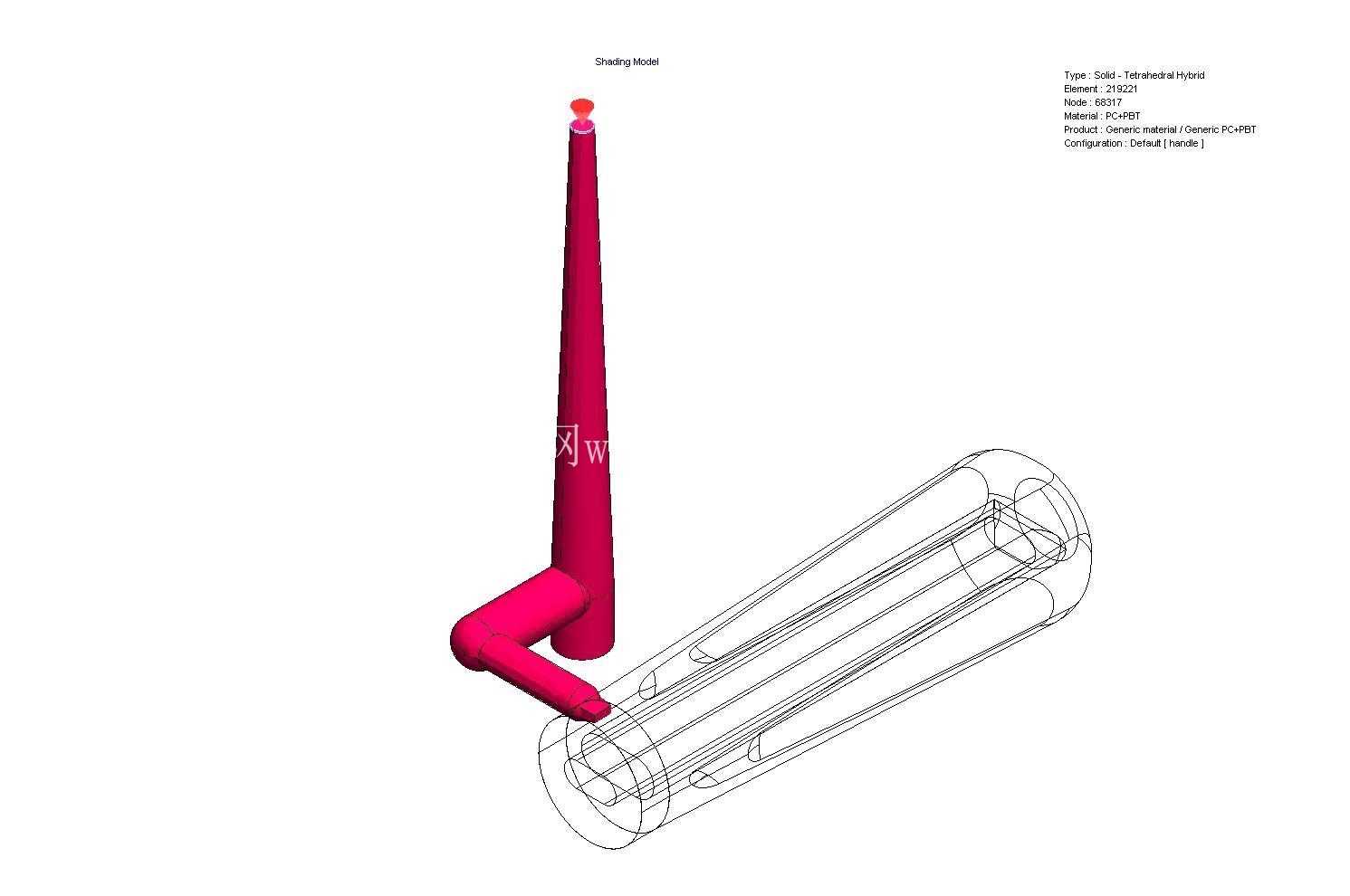

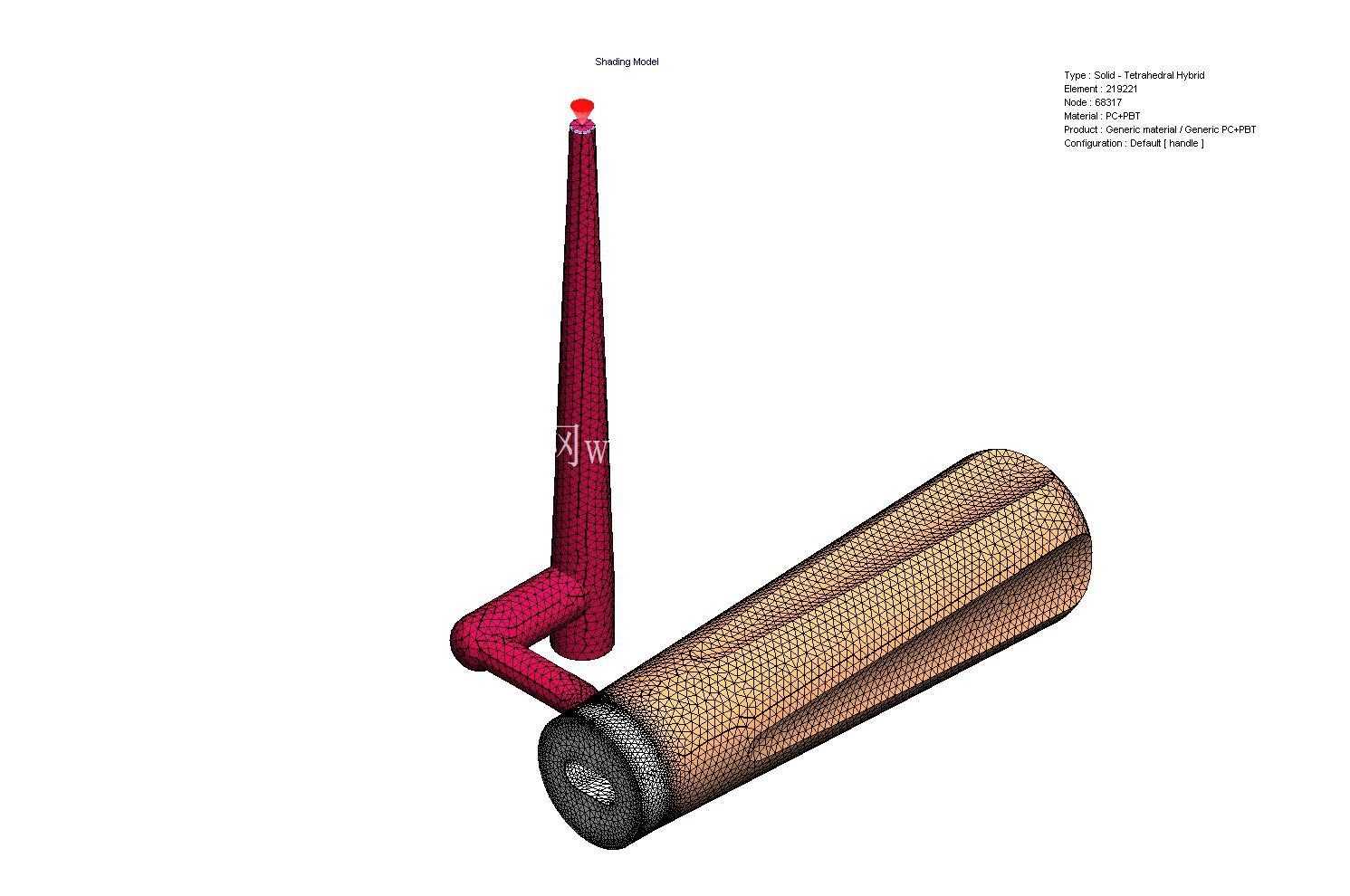

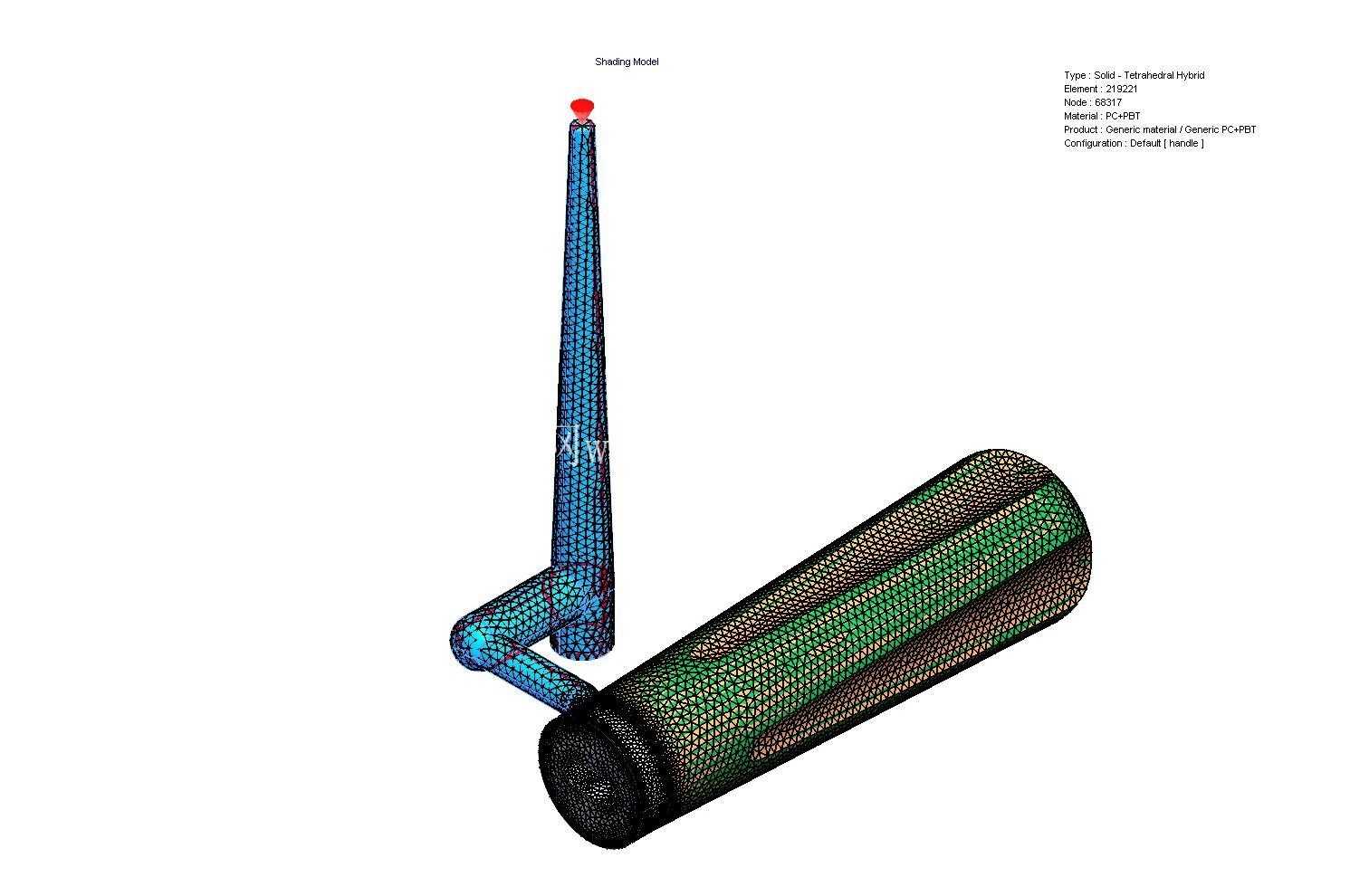

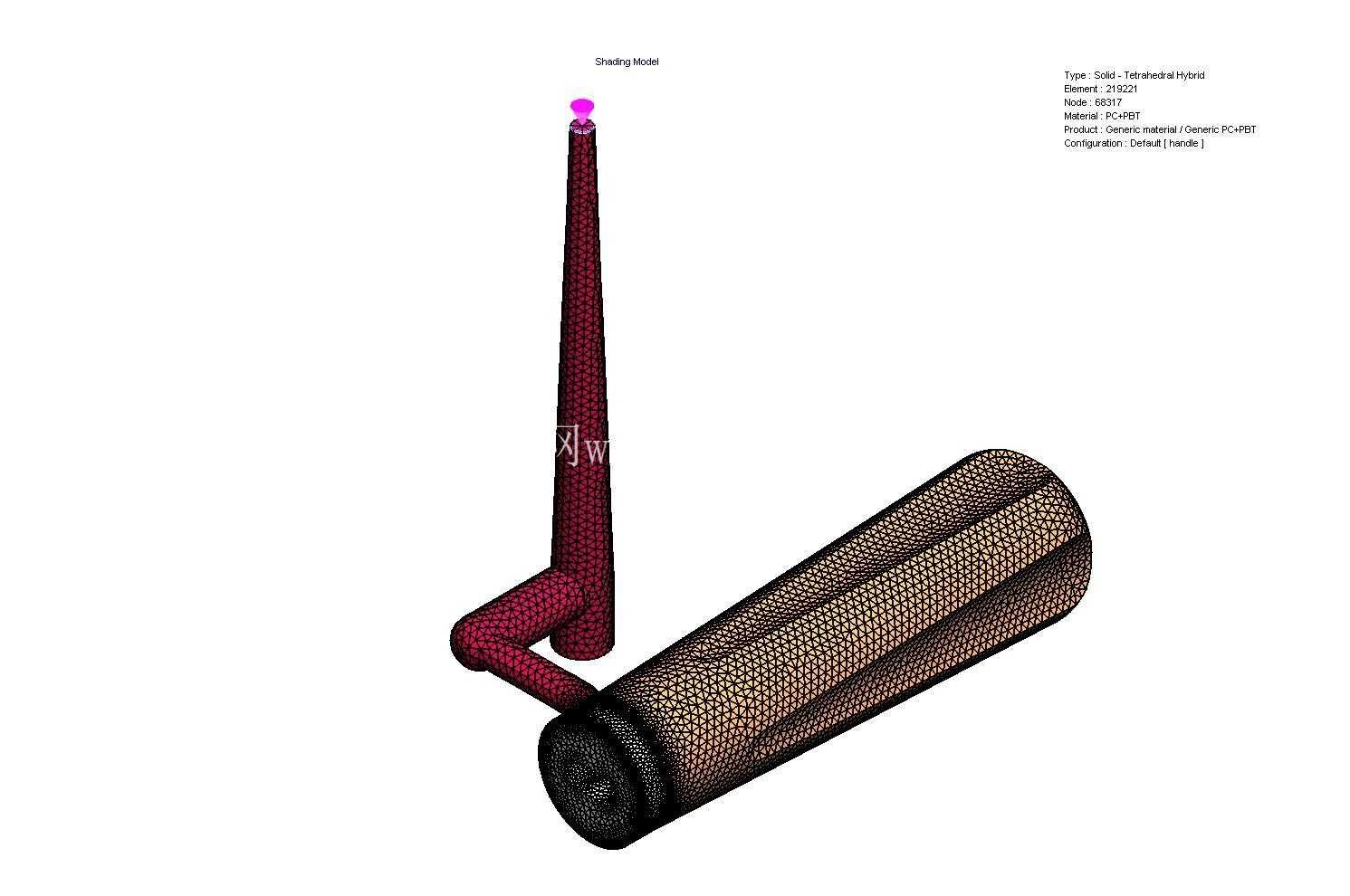

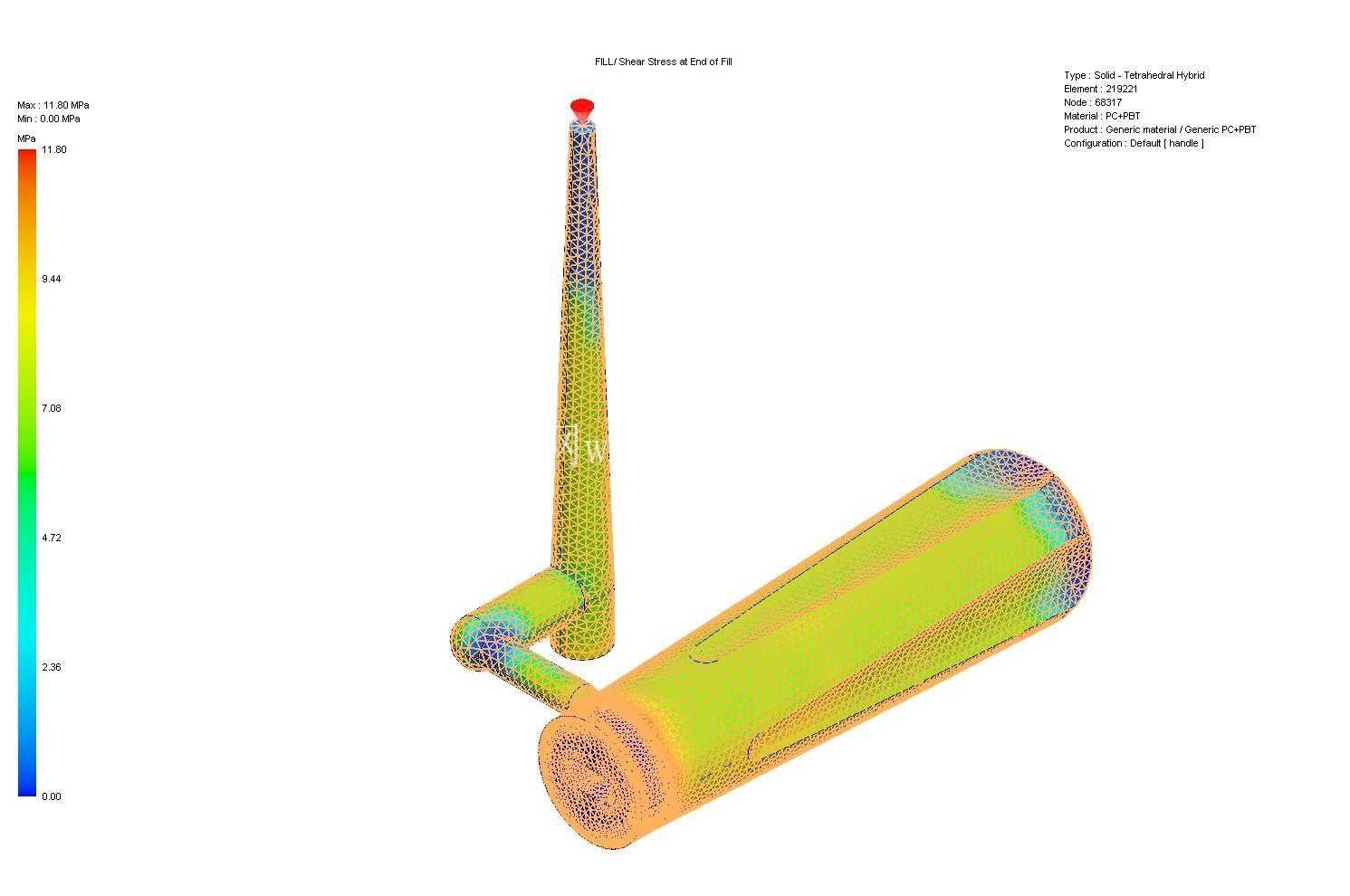

　　这款包覆成型手柄的结构设计，核心面向手持类通讯终端、小型手持检测设备的握持部件开发场景，在实际量产落地中，这类结构常被用于对讲机手柄、手持扫码枪握持段、小型工业遥控终端的手持部位，核心作用是在硬质基材外部包覆软质触感层，兼顾内部结构的支撑强度与外部握持的防滑、抗疲劳性能。从结构功能来看，该手柄主体分为硬质内芯与外部包覆层两个功能区段，内芯段承担与设备主体的连接、内部走线通道的布设功能，图中可见的侧置弯管结构，实际是为设备内部的线缆、天线传导预留的走线路径，避免握持时线缆被挤压弯折，同时保证连接段的结构强度，防止跌落时连接部位出现断裂。

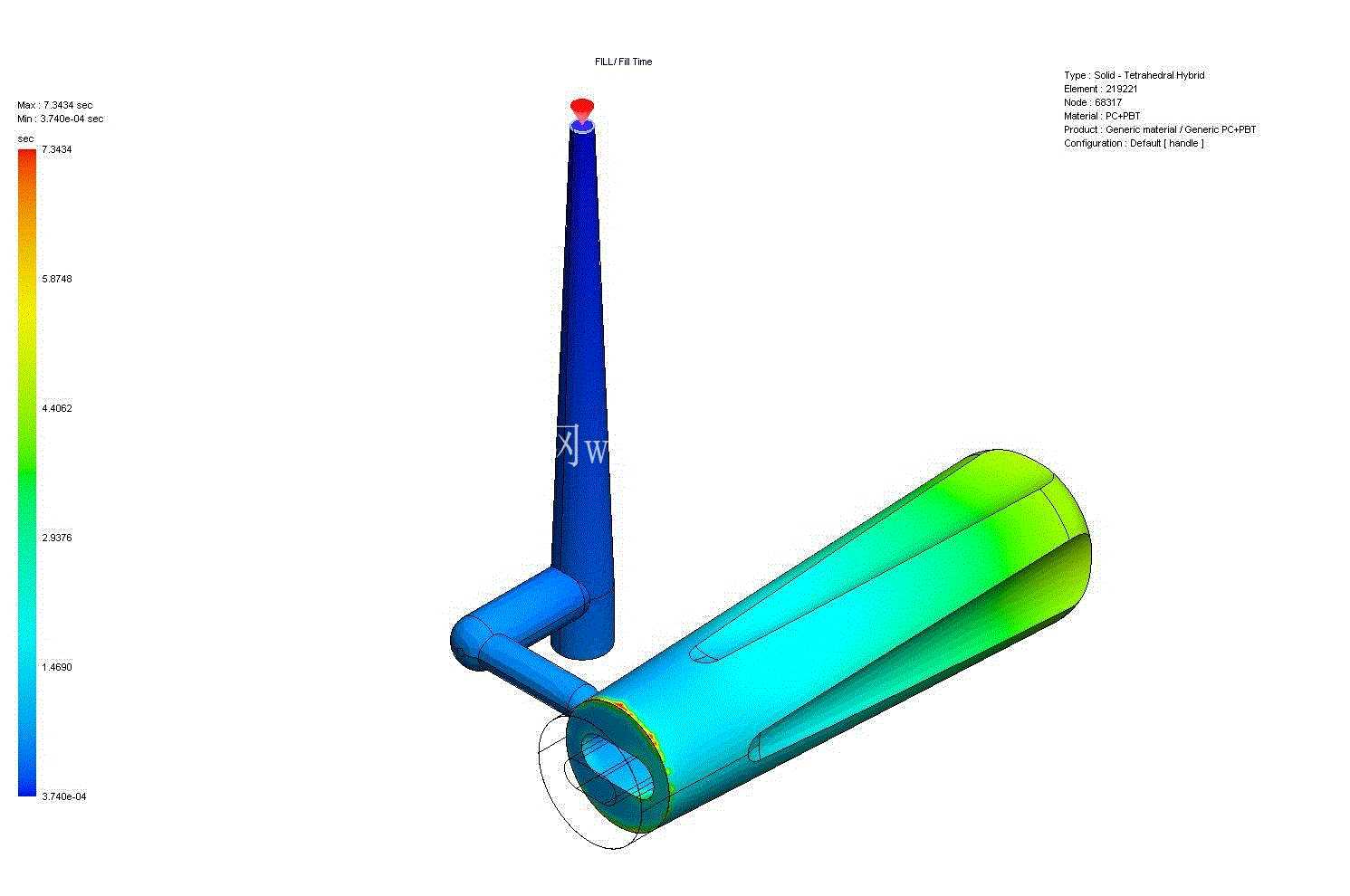

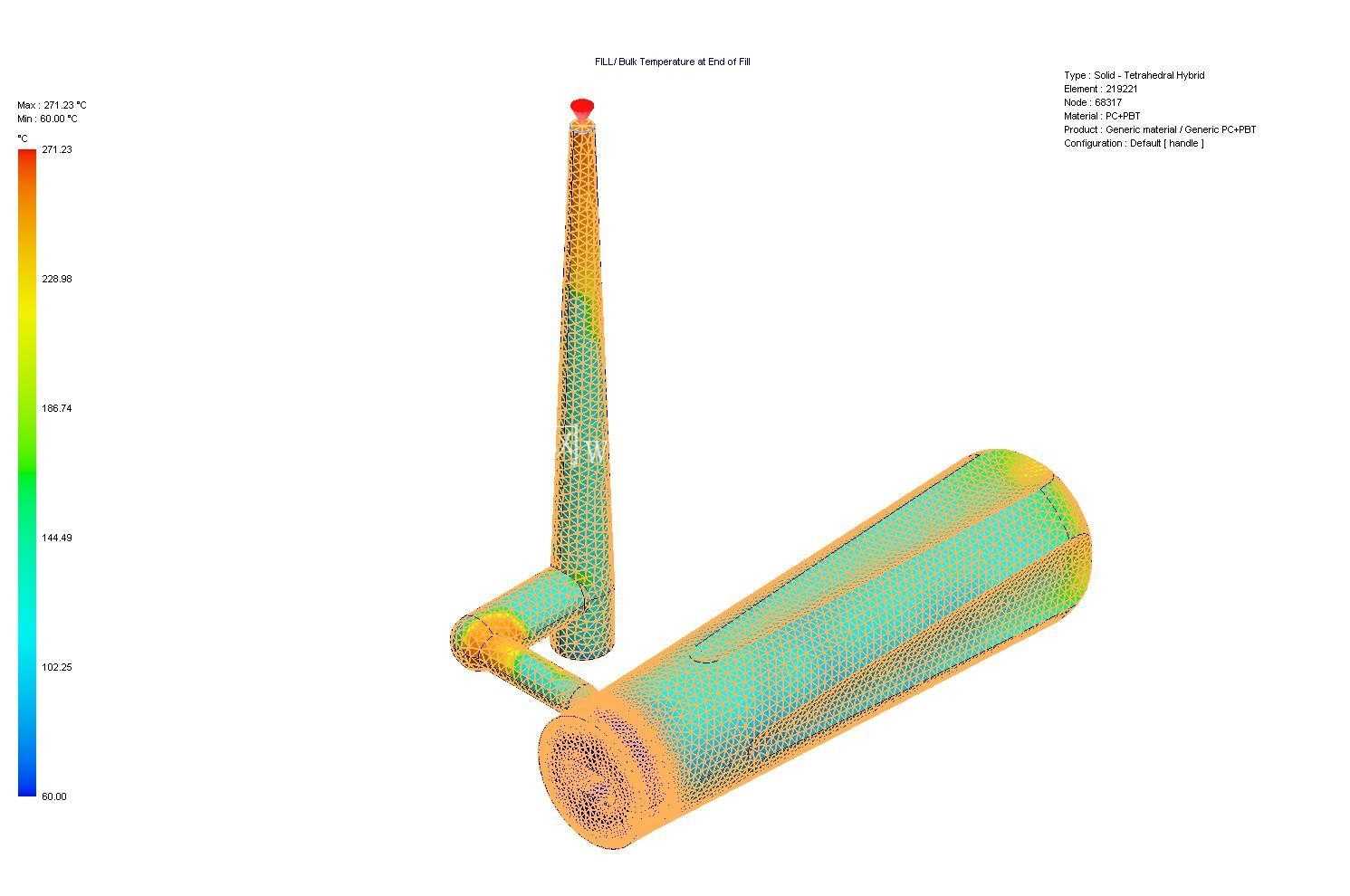

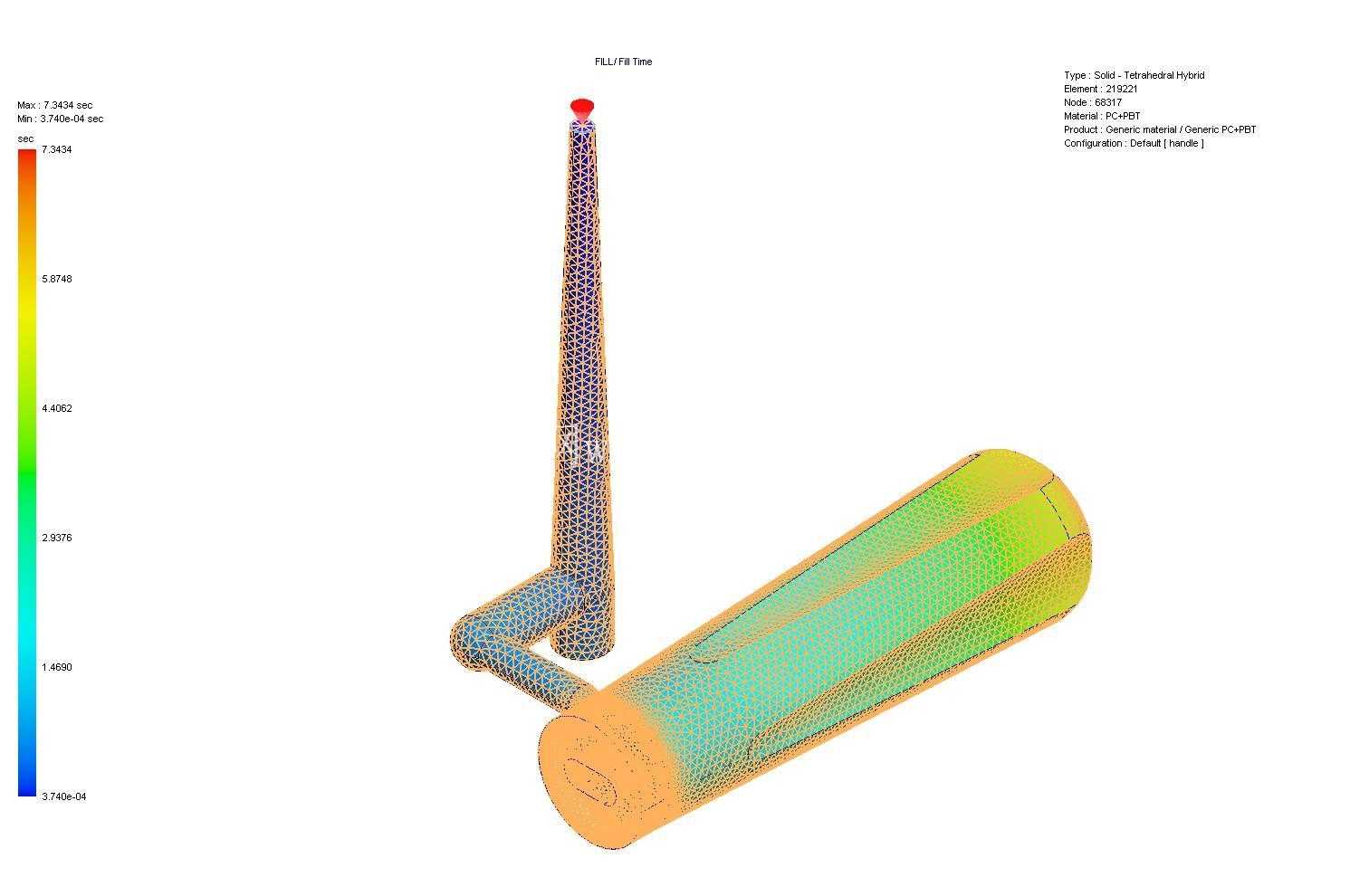

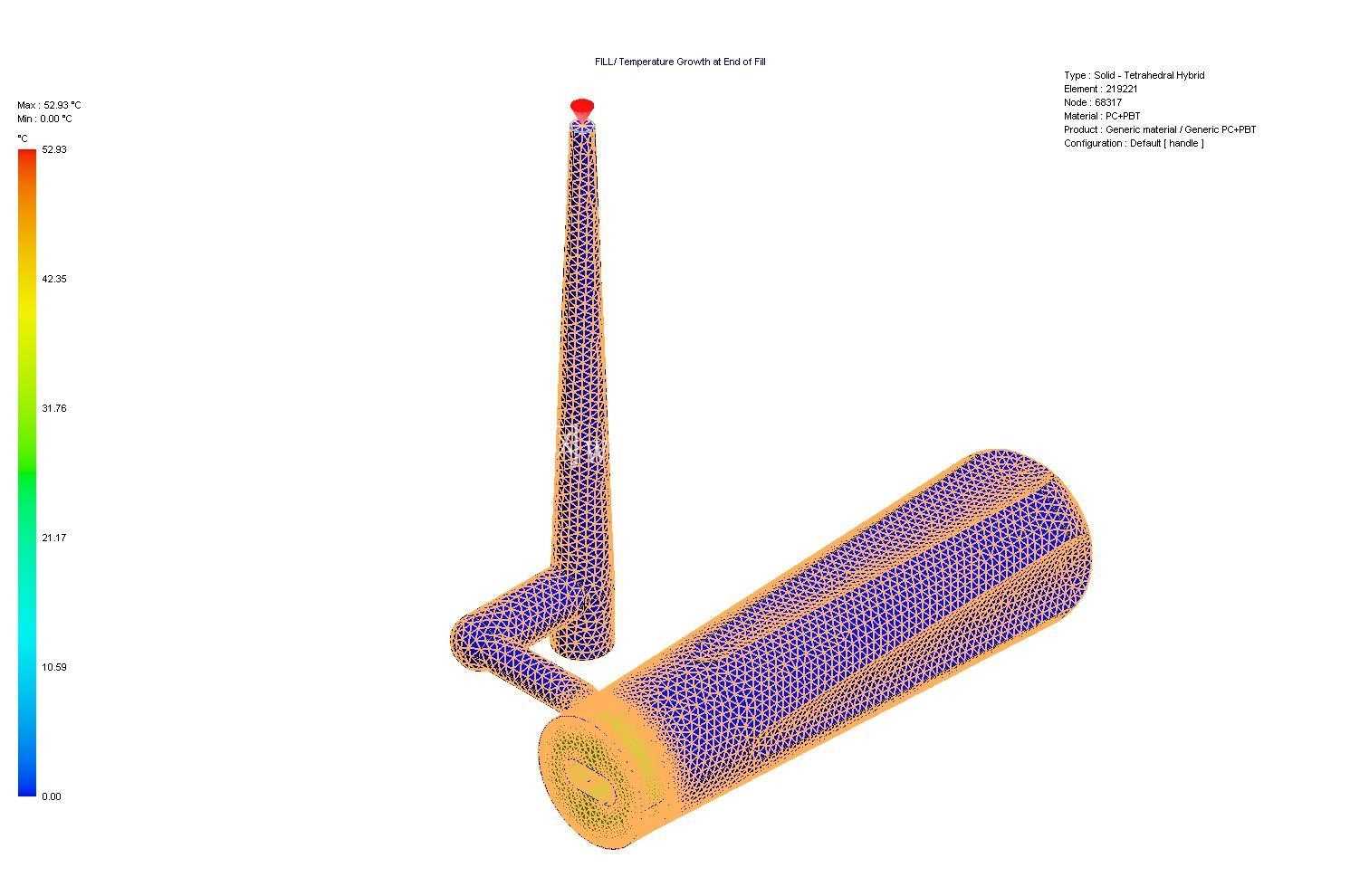

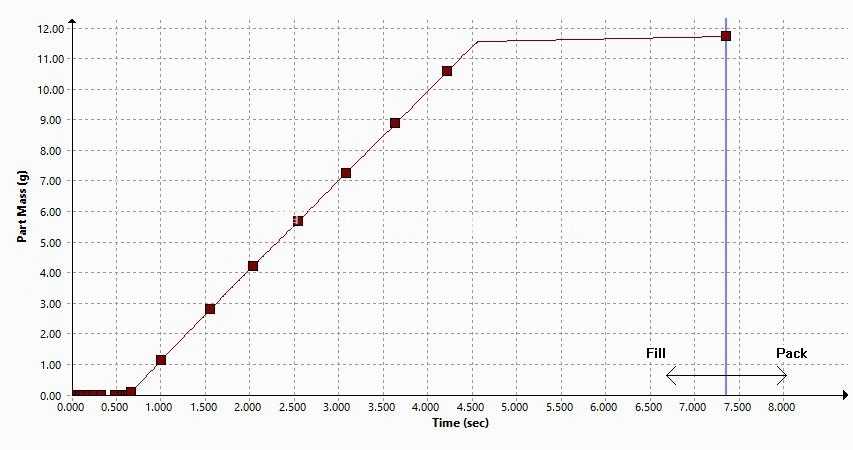

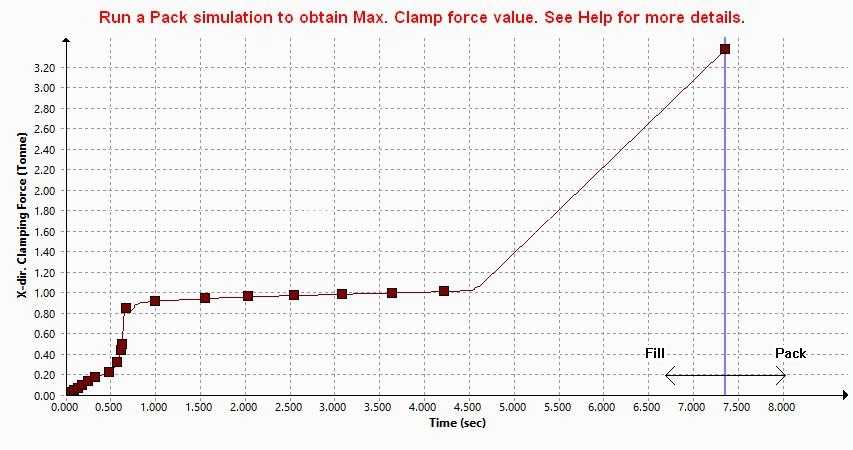

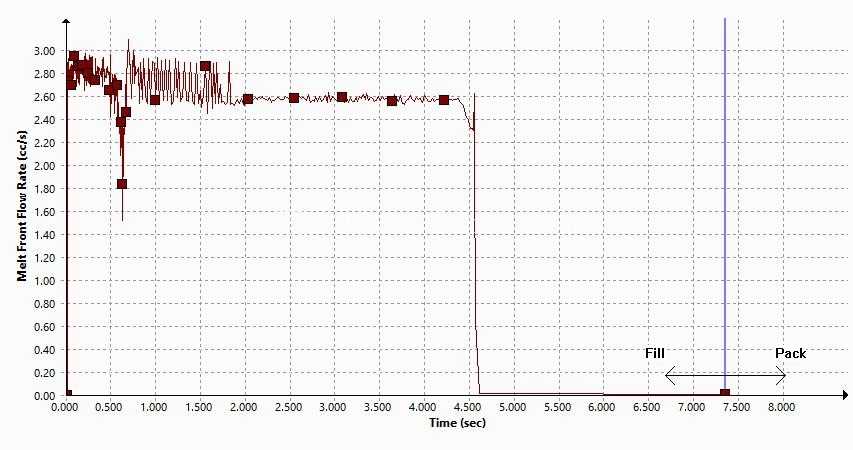

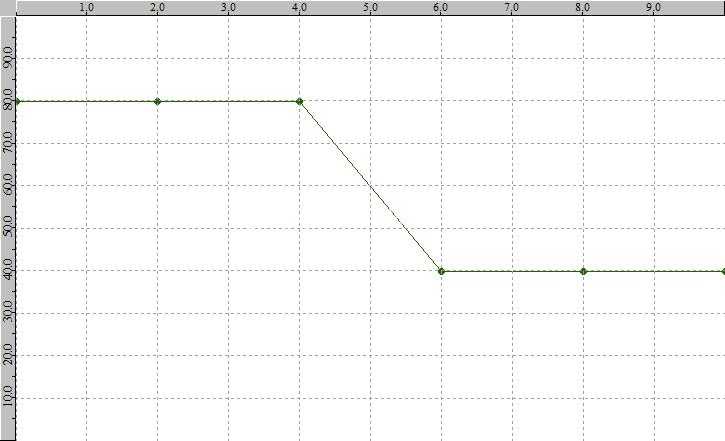

　　外部包覆段采用渐变曲面造型，整体截面从靠近连接端的圆形逐步过渡到自由端的扁椭圆形，完全贴合人手握持时的掌指贴合曲线，握持时指腹位置对应曲面的内凹区段，能够减少长时间握持的局部压强集中，降低操作疲劳感。设计过程中，包覆成型的工艺边界是核心考量因素，首先要保证内芯件与包覆层的结合强度，在包覆段的内芯外表面设计了多道环形凹槽与轴向止转筋，注塑胶料填充时能够嵌入凹槽结构，避免使用过程中包覆层与内芯出现相对转动、轴向滑脱的问题。走线管与主体内芯采用一体化结构设计，衔接位置做了大圆角过渡处理，避免注塑成型时出现应力集中，同时减少包覆层在衔接位置的积胶厚度不均问题，防止成型后出现表面缩痕。

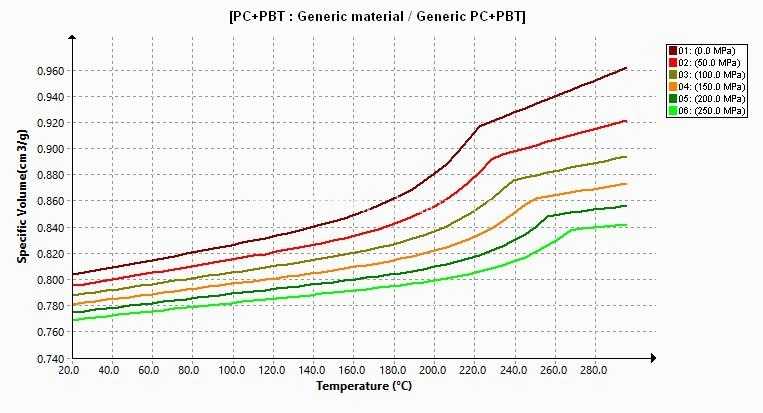

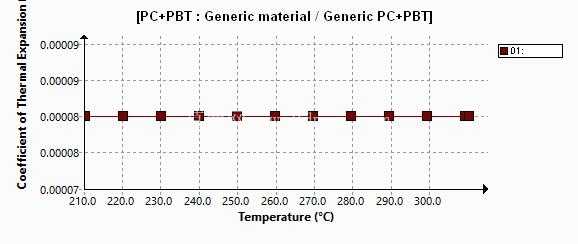

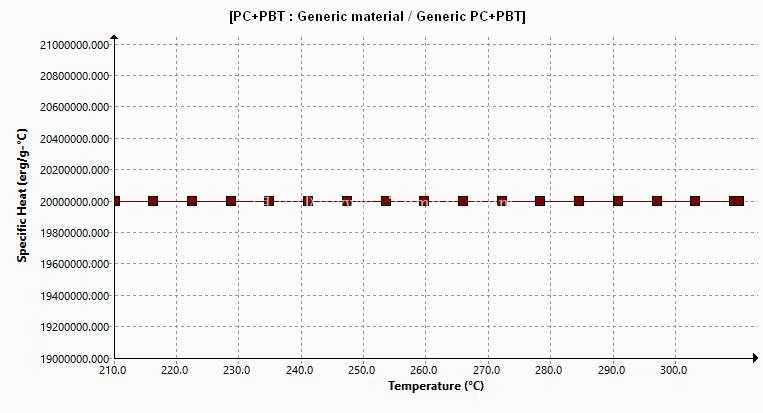

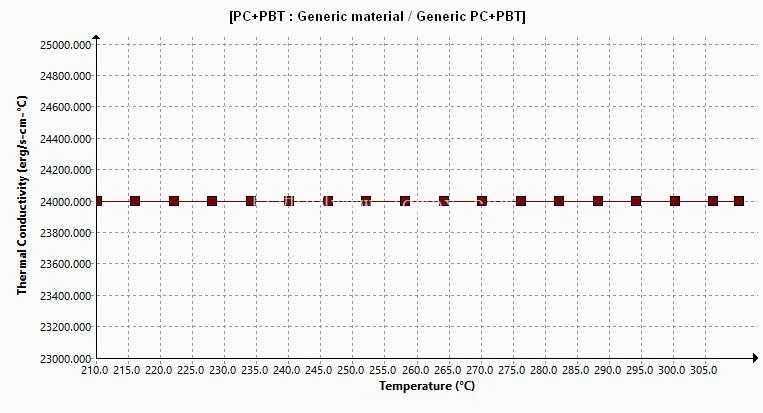

　　从安装边界来看，手柄与设备主体的连接端采用标准的圆柱配合面，配合直径根据手持设备的常规安装空间设定在18mm，配合段长度设置为12mm，能够满足常规手持设备的安装深度要求，不需要额外调整设备端的安装腔体尺寸即可完成适配。走线管的弯折角度设置为105度，既能够保证线缆穿设时的弯曲半径符合线材的最小弯折要求，避免线缆内部线芯折断，也不会因为弯折角度过大导致手柄整体占用空间增加，影响设备的整体收纳尺寸。包覆层的厚度控制在2mm均匀区间，整个包覆曲面的拔模角度统一设置为1.5度，既满足软胶注塑的脱模要求，也不会因为厚度差异导致成型后出现软胶收缩不均、表面色差的问题。

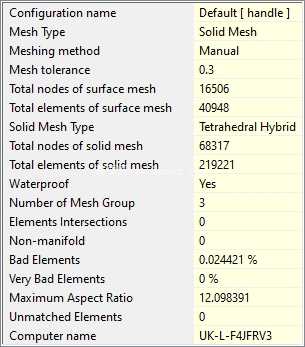

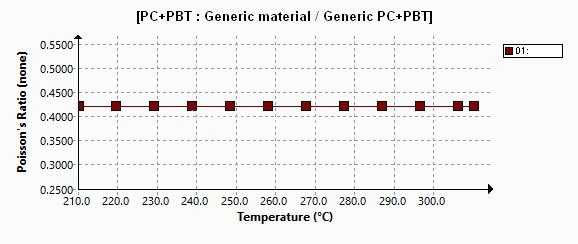

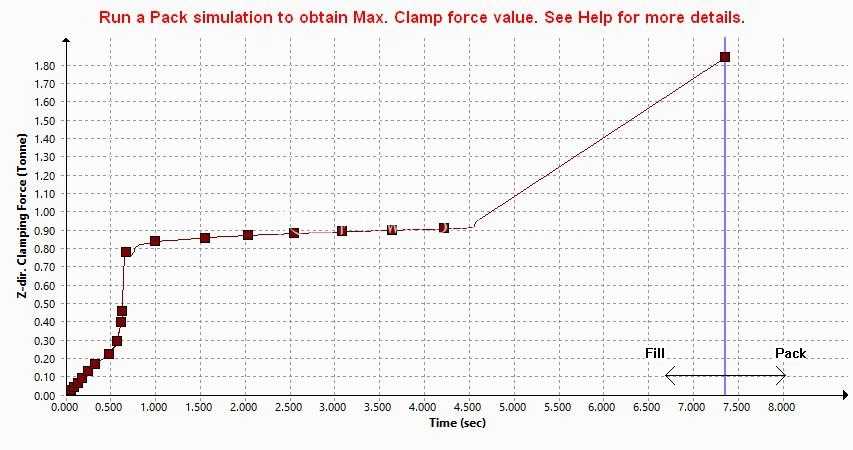

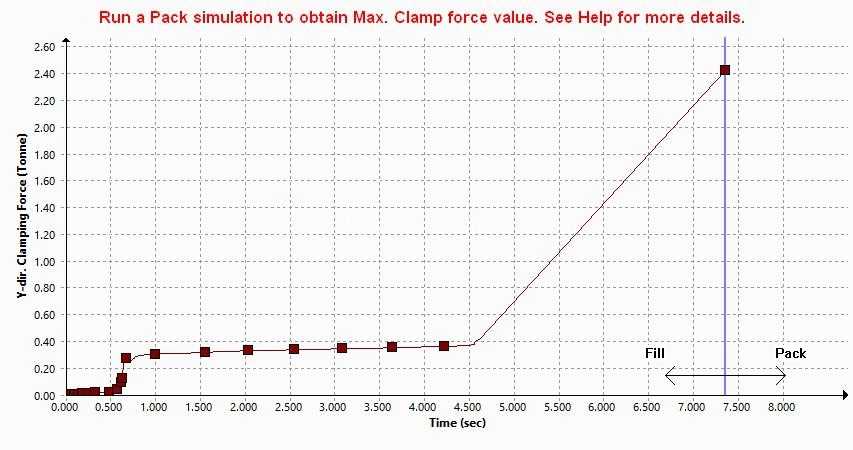

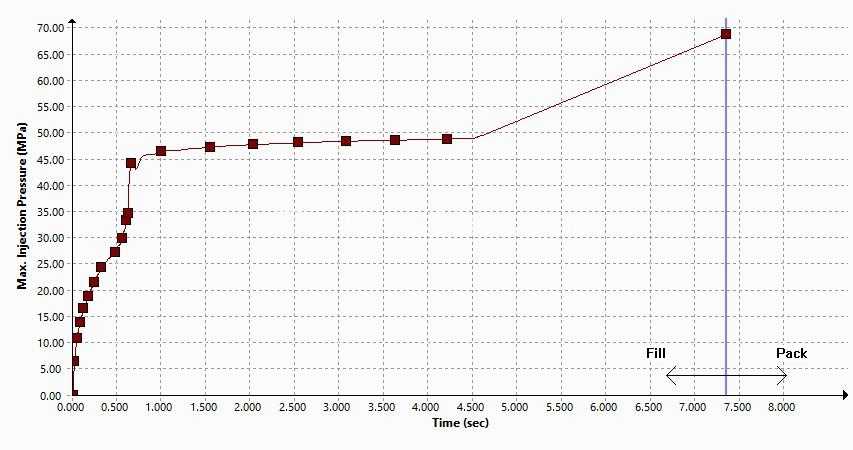

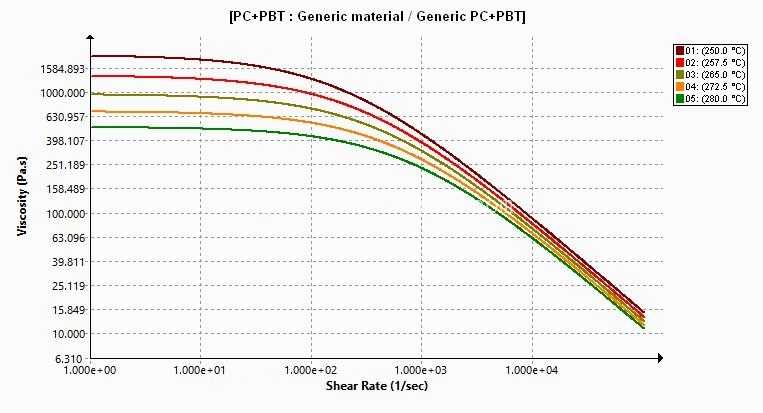

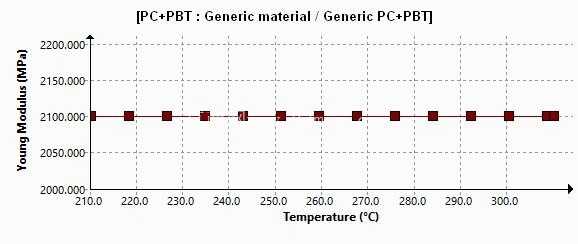

　　在结构强度校核层面，针对手柄最容易出现断裂的走线管与主体衔接位置，通过有限元分析验证了1.5米高度跌落的应力分布，将衔接位置的壁厚从常规的2mm提升至3.2mm，同时在弯管内侧设置了加强筋结构，保证跌落时应力能够快速分散到主体结构上，不会出现衔接位置断裂的问题。握持段的表面没有设计额外的防滑凸点，而是通过曲面本身的弧度变化实现防滑定位，指腹对应的位置曲面曲率半径设置为22mm，刚好匹配成年人指腹的贴合弧度，握持时不需要刻意调整手势即可自然找到握持位置，同时光滑的曲面结构也能够减少注塑成型时的模具加工难度，避免细小特征导致的模具磨损、成型飞边问题。整个手柄的内部为中空结构，除了走线管的通道之外，主体内芯的中空腔体可以容纳设备的部分电子元器件，或者作为配重块的安装空间，方便根据整机的重量平衡需求调整手柄的整体重心位置，让整机握持时的重心落在掌心位置，进一步降低长时间单手握持的疲劳感。在实际装配场景中，该手柄可以通过连接端的卡扣结构或者螺纹连接与设备主体完成固定，包覆层在连接端的位置做了压边设计，装配后包覆层的边缘能够压紧在设备壳体的配合面上，实现衔接位置的防尘防水效果，满足IP54级别的防护要求，适合在户外作业、工业现场等复杂环境下使用。
