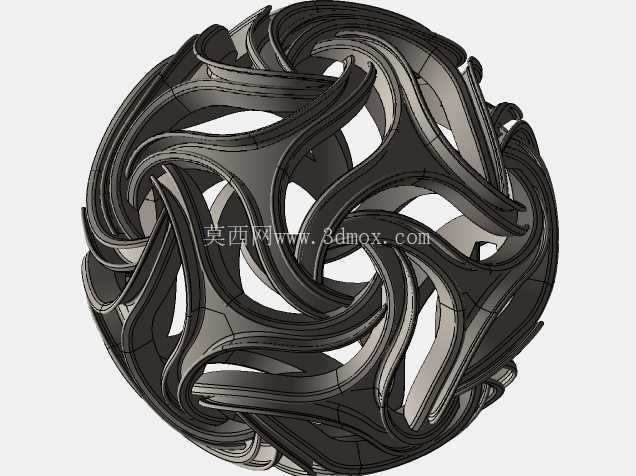

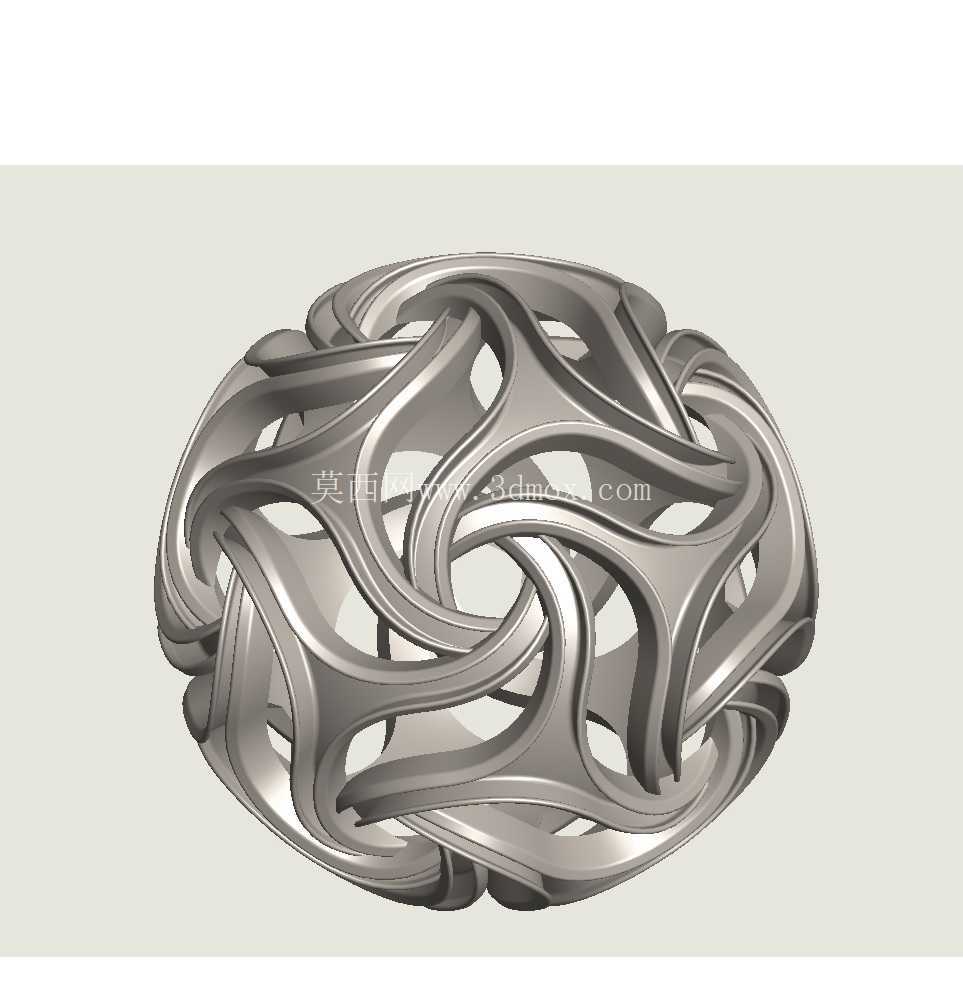

交错镂空曲面球形艺术结构件

　　这款交错镂空的球形结构，在实际工程应用中可覆盖多个场景，既可以作为精密铸造工艺的验证样件，用于校验复杂曲面分型、型芯排布的工艺可行性，也可作为文创装饰类金属摆件的母模结构，适配失蜡铸造、低压铸造等多种成型工艺，部分轻量化改型版本还可作为流体设备内部的紊流构件，通过交错的曲面结构改变流体通过时的流向，提升介质混合的均匀度。从结构功能特性来看，整个构件为完全对称的球形结构，所有曲面筋条均匀交错排布，没有明显的应力集中尖角，筋条之间的镂空区域均匀分布，既保证了整体结构的通透视觉效果，也让整体重量相较于同尺寸实心球体降低60%以上，同时筋条的连续曲面过渡设计，能让外部载荷均匀分散到整个球面的各个筋条上，避免局部受力过大出现结构变形。

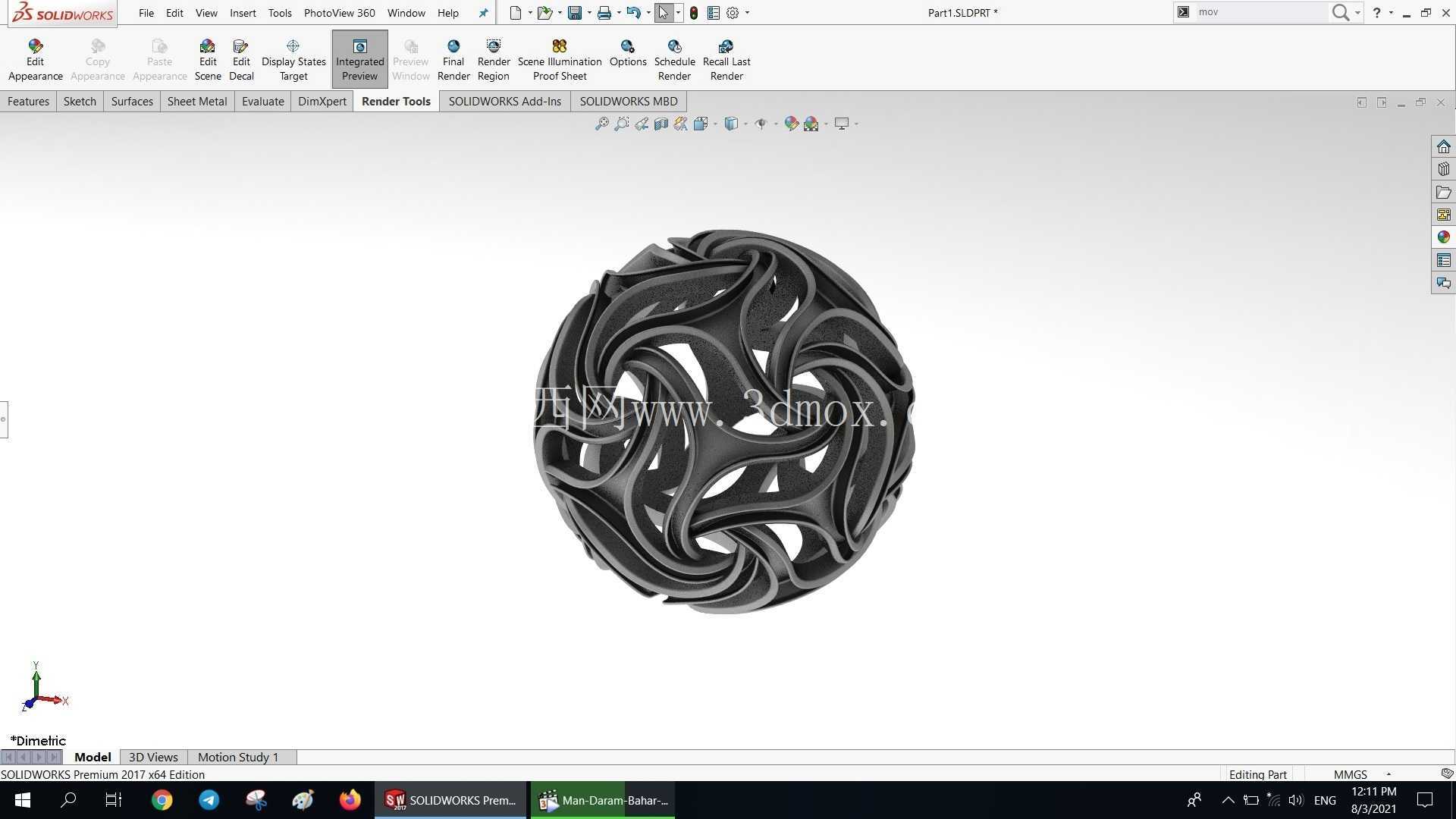

　　在设计思路上，这款结构没有采用传统球体拼接或阵列简单特征的方式，而是先以基础球面为基准，通过表面环境建模的逻辑，先勾勒出单条连续扭曲的筋条截面轮廓，再通过球面圆周阵列的方式，让每一条筋条在扭曲延伸的过程中与相邻筋条自然顺滑衔接，所有衔接位置都做了等半径圆角过渡，避免铸造过程中出现尖角粘砂、应力开裂的问题。建模过程中需要重点控制筋条的等壁厚设计，所有位置的壁厚偏差控制在0.2mm以内，避免铸造时因为壁厚不均出现缩孔、冷隔缺陷，同时筋条与筋条之间的镂空间隙保持一致，保证后续清砂、抛光工序的操作空间，不会出现狭窄死角无法处理的问题。从外形尺寸与安装边界来看，这款球形结构可以根据实际使用场景缩放尺寸，作为工艺摆件使用时，常规直径可控制在100mm-300mm区间，底部预留平面安装位时，安装面的平面度需要控制在0.1mm以内，保证放置时的稳定性；如果作为设备内部的功能构件使用，直径可根据设备腔体尺寸调整到50mm-150mm，外球面与腔体内壁的单边间隙保留3mm-5mm的安装余量，避免装配时出现干涉。

　　在铸造工艺适配性上，这种连续交错的曲面结构，分型面可以选择在球体的最大直径位置，上下模的曲面贴合度需要通过分型面补偿来保证，避免出现飞边过厚的问题，型芯可以采用分体式拼接结构，对应每个镂空区域做单独的型芯模块，成型后通过预留的工艺孔完成清砂操作，不会出现型芯残留的问题。结构的表面处理适配性也较强，铸造完成后可以通过抛光、电镀、喷涂等多种工艺做表面处理，连续的曲面不会出现喷涂死角，电镀时的电流分布也相对均匀，能获得一致的表面处理效果。

　　在结构强度校验层面，通过有限元模拟可以发现，当球体承受径向均匀外压时，所有筋条的受力值偏差不超过15%，没有出现应力突变的位置，即使局部承受100N的集中冲击载荷，相邻的筋条也能快速分散载荷，不会出现单根筋条断裂的问题，完全满足日常使用的强度要求。针对不同的使用场景，还可以对筋条的截面形状做调整，作为承重构件使用时，可以将筋条截面改为椭圆形，提升径向的承载能力；作为装饰构件使用时，可以将筋条截面做圆弧收边处理，提升触摸的顺滑度，避免尖锐边缘划伤。
