手摇驱动塑料破碎处理设备结构设计

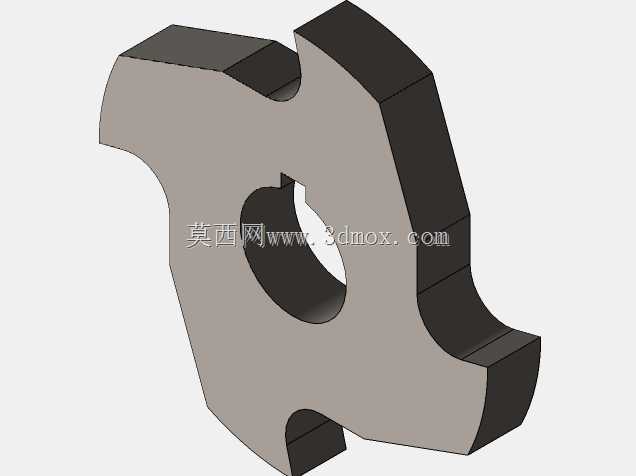

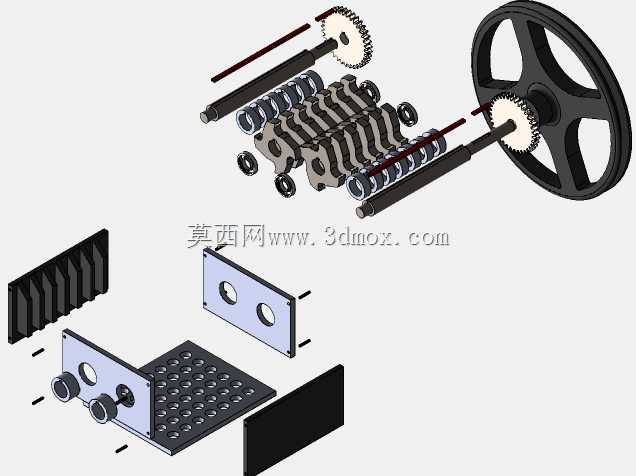

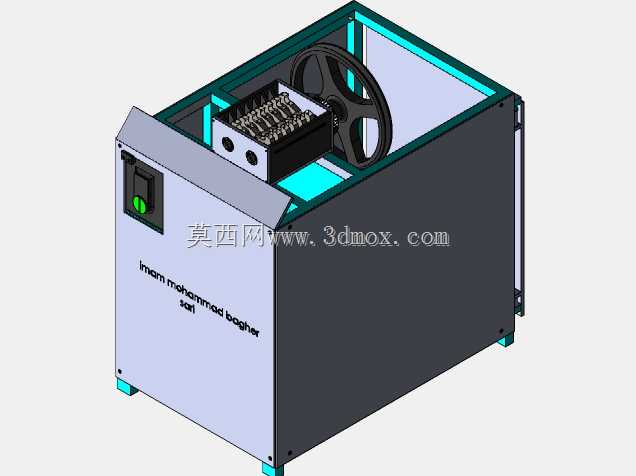

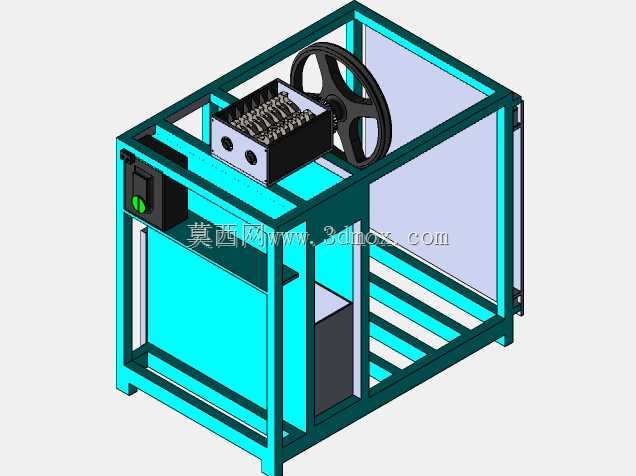

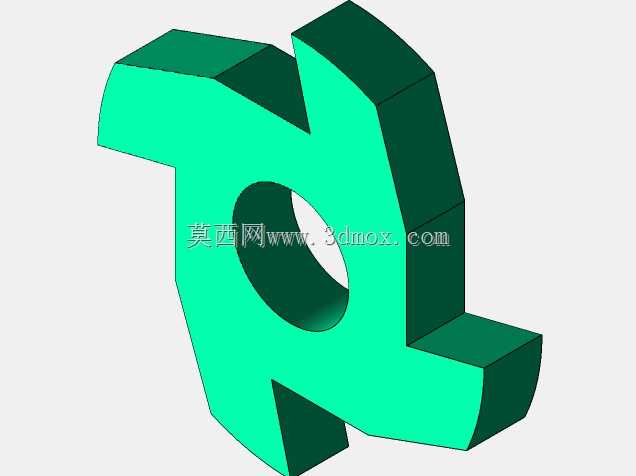

这款手摇驱动的塑料破碎设备，主要面向小型加工场景、实验室小样制备以及边角料就地回收场景设计，无需外接电力驱动，依靠手轮输入动力即可完成硬质塑料的破碎作业，适配注塑车间浇口料回收、教学演示机构传动原理、小型作坊废塑料减容处理等实际使用需求。设备核心破碎单元采用平行双轴排布的动刀结构，动刀沿轴向交错布置，啮合过程中可对投入的塑料块形成剪切、撕扯的复合作用力，避免单轴破碎易出现的物料卡滞、打滑问题，针对常见的ABS、PP、PE等通用热塑性塑料块料、浇口凝料，可稳定破碎至均匀粒径。动力输入端采用大直径手轮设计，配合直齿轮减速传动副，可将手轮输入的低扭矩高转速转化为刀轴端的高扭矩低转速，操作人员无需施加过大作用力即可驱动刀组完成破碎作业，齿轮副采用外侧护板遮挡的结构设计，避免破碎过程中飞溅的碎屑卡入齿隙影响传动顺畅性。设备的机壳采用分体式装配结构，左右两侧设置可拆卸式护板，护板通过定位销与主体框架连接，日常维护时可快速拆卸护板，清理刀组间卡滞的物料、检查动刀磨损情况，无需完全拆解整机即可完成常规维保作业。机壳下部设置带均匀冲孔的筛网结构，筛网孔径决定最终出料粒径，破碎过程中粒径小于筛孔的物料会透过筛网下落排出，粒径不达标的物料会留在破碎腔内被刀组持续剪切，直至达到出料粒径要求，可根据实际出料需求更换不同孔径的筛网，适配不同的破碎粒度要求。安装边界方面，设备整体采用立式紧凑布局，手轮突出主体框架的单侧尺寸控制在合理范围，安装时仅需预留手轮转动的操作空间即可，设备底部预留安装固定孔位，可通过螺栓固定在工作台架上，避免作业过程中设备晃动偏移；进料口设置在机壳上部，开口尺寸适配人工投料的操作范围，可直接投入尺寸不超过100mm的塑料块料，过大尺寸的物料需预先粗分后再投入，避免卡滞刀组。各传动轴两端采用滑动轴承支撑，轴承座与机壳为一体化加工结构，保证两轴的平行度公差，避免刀组转动过程中出现干涉、碰擦问题，动刀与定刀之间的间隙可通过调整垫片厚度控制，间隙调整范围在0.1mm至0.5mm之间，可根据待破碎物料的硬度调整间隙大小，硬料取较大间隙避免崩刀，软料取较小间隙保证剪切效率。设备外侧设置全包围式外罩，除进料口与出料口外其余传动、转动部件均被外罩覆盖，避免作业过程中操作人员误触转动部件引发安全风险，外罩采用薄钢板折弯成型，通过螺栓与主体框架连接，结构轻便且具备足够的防护强度。
