数控机床自动换刀回转转台结构

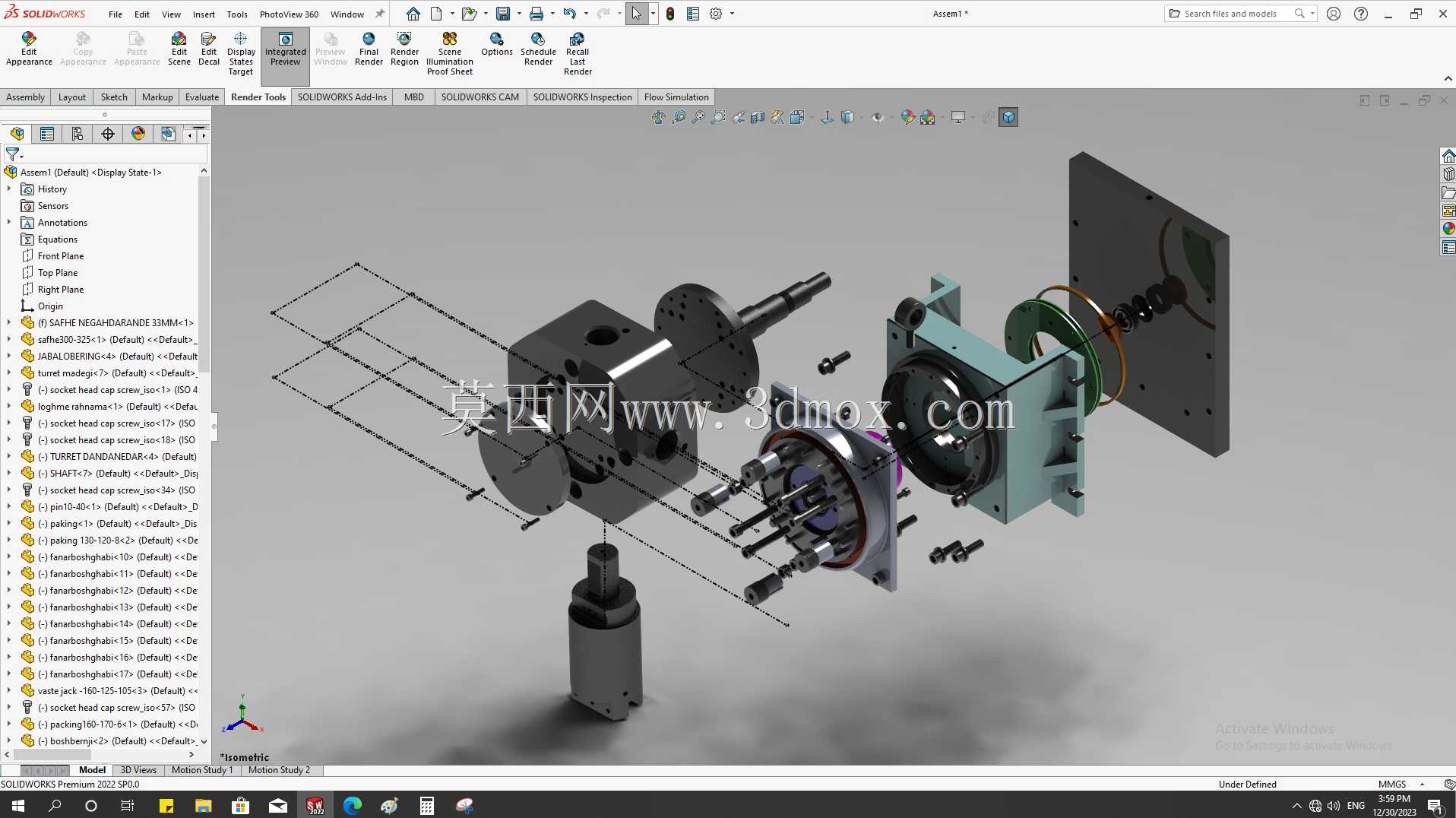

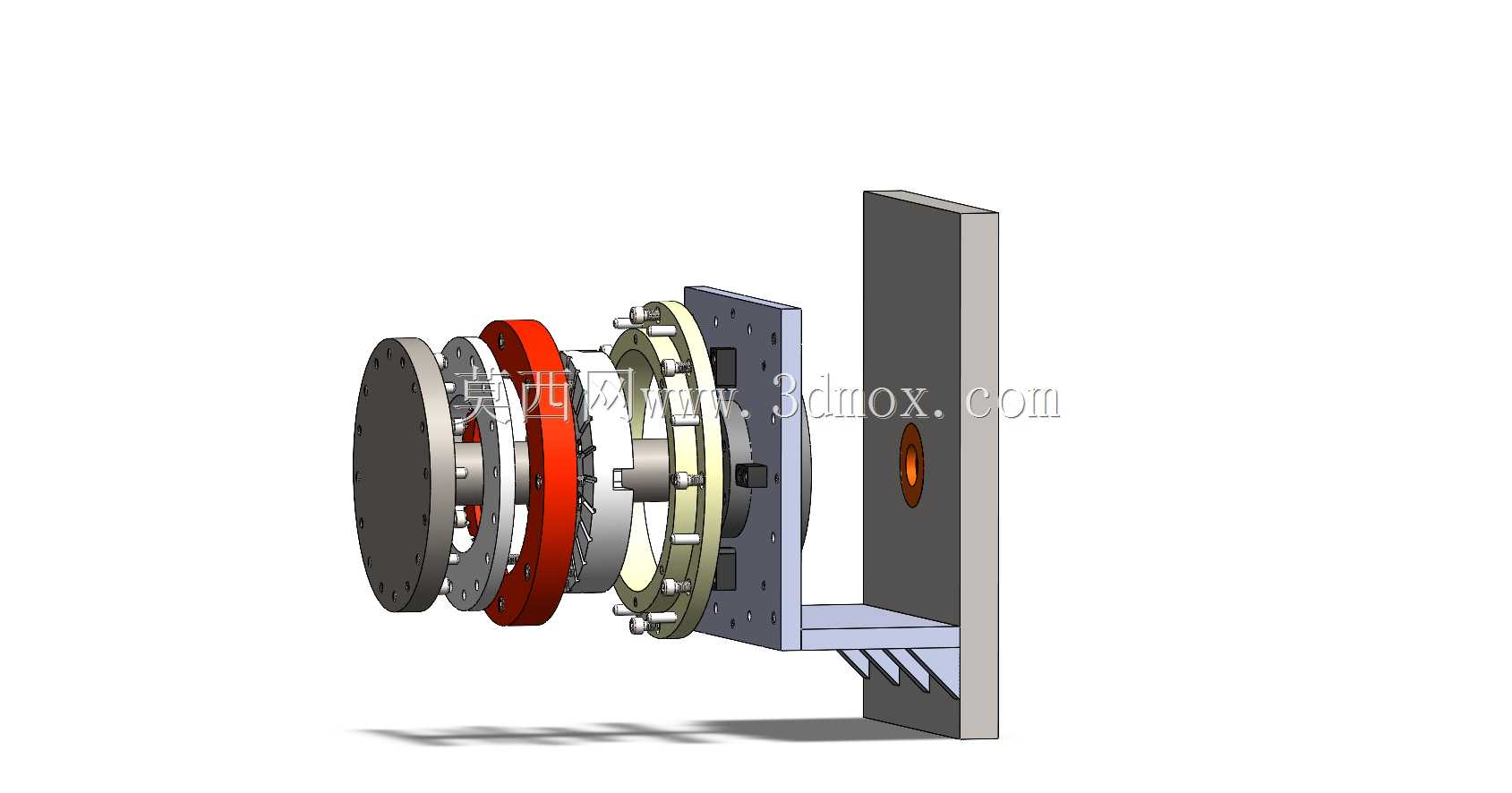

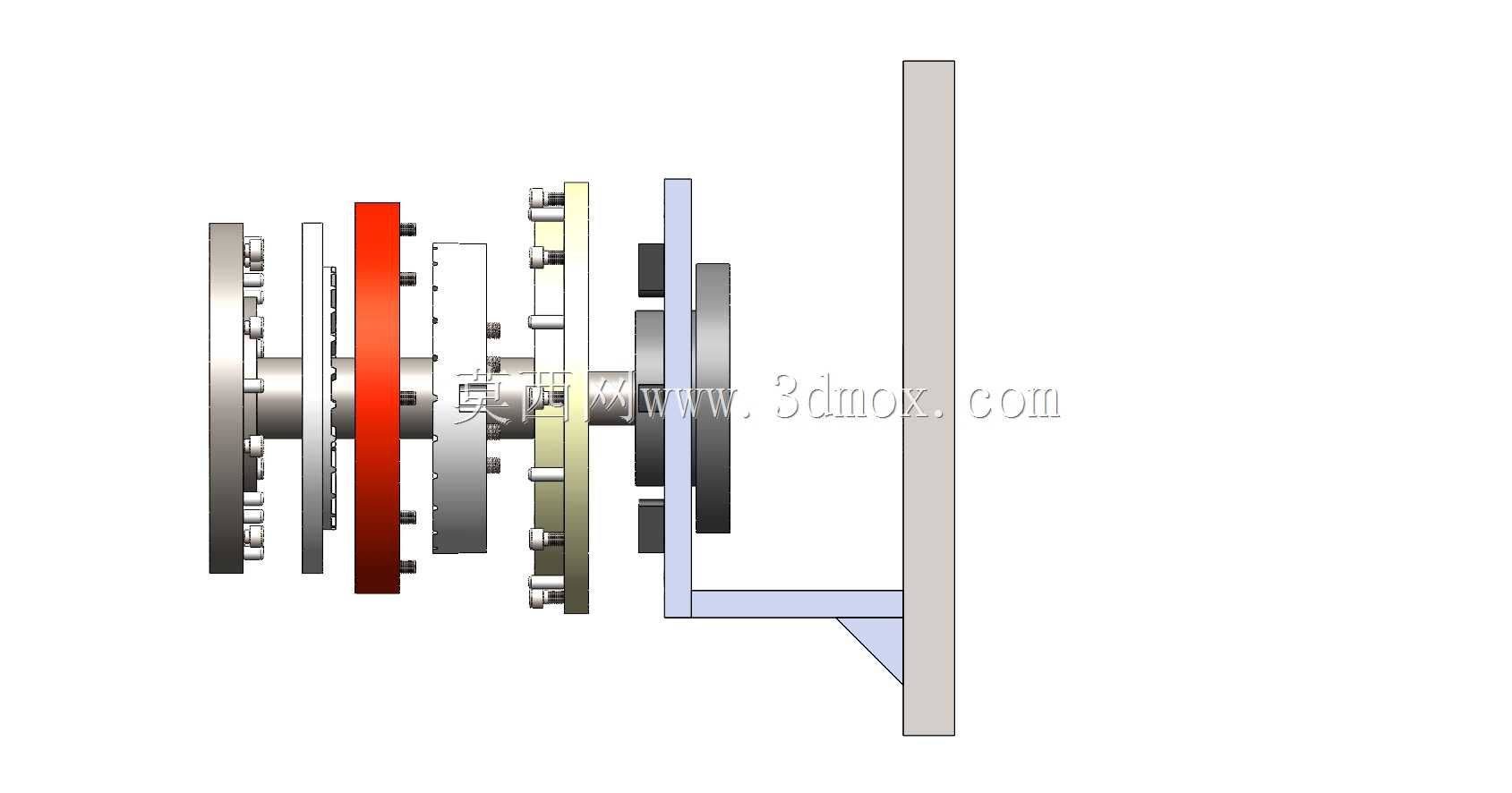

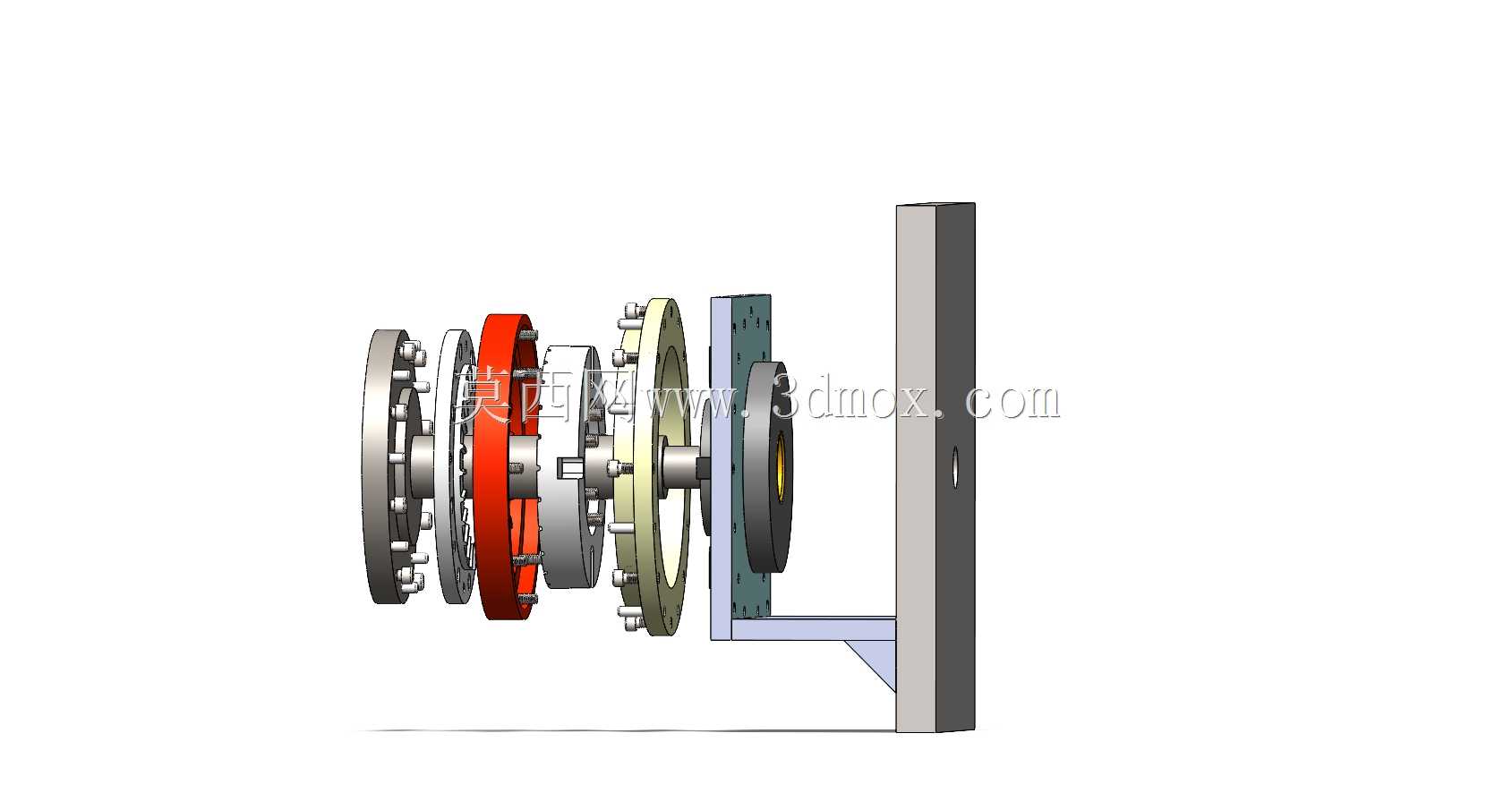

　　这套回转转台结构面向中小型立式、卧式加工中心的第四轴扩展需求而搭建，核心解决的是箱体类、盘套类、异形多面体零件在一次装夹下完成多面铣削、钻孔、攻丝与镗孔的工序集中问题。在实际车间布局里，这类转台通常横置于机床工作台T型槽上方，通过底面定位键与主机工作台的基准槽对齐，再用多组内六角压板压紧，侧面过渡法兰直接对接机床主轴端的刀库换刀位，配合拉钉、拉丁完成刀具的自动抓取与更换，省去人工反复翻面找正的辅助工时。从拆解爆炸视图可以看清整套机构的层级逻辑：最外侧是带观察窗孔的防护端板，承担切屑飞溅遮挡与切削液导流的作用，端板内侧依次布置交叉滚子轴承、分度蜗轮副、锁紧齿盘以及驱动连接轴，回转主体的箱体采用整体铸钢件结构，壁厚在承载区做了加厚处理，轴承安装孔与蜗轮腔一次镗孔成型，保证同轴度公差控制在IT7级以内，避免长期重载回转后出现轴线漂移。

　　设计阶段优先考虑的是安装边界的兼容性，转台底座的安装孔距按照主流加工中心工作台的槽间距系列做了通用化排布，横向跨距适配400mm到630mm规格的工作台面，轴向总长度控制在主机行程允许的干涉范围之外，尾座顶尖端与主轴端的中心高预留了三档调节垫片，能够搭配不同直径的三爪卡盘、液压卡盘或者专用过桥夹具。换刀机构部分的刀夹座沿回转盘圆周均布，每个刀位配备独立的弹簧拉爪与定位钢珠，换刀时主轴下行压入刀套，钢珠锁紧拉钉后转台分度抬起，完成旧刀归还与新刀取用的整套动作，分度定位端采用三片式端齿盘啮合，重复定位精度可以稳定在±5角秒，重切削工况下齿盘的锁紧油缸提供足够的保持扭矩，避免铣削振动带动工作台偏移。

　　在功能特性上，转台的回转驱动侧预留了伺服电机安装法兰与谐波减速器连接位，既可以选配普通异步电机配合普通分度实现等分加工，也可以搭载高分辨率伺服系统实现任意角度联动插补，完成圆柱凸轮、螺旋油槽这类复杂曲面的四轴联动加工。箱体内部的润滑管路走暗槽布局，蜗轮副与轴承腔采用油脂润滑与油气润滑两种可选方案，回油孔倾斜布置，防止切削液混入润滑油腔后乳化变质。外围的防护密封采用双层迷宫式结构，旋转缝隙处加装耐磨氟橡胶密封条，端面观察窗使用钢化玻璃并做了防砸处理，日常清理切屑时可以直接透过窗体观察内部齿盘啮合状态，不必频繁拆解护板。

　　从应用场景延伸来看，这套结构不仅可以作为机床原厂的标配第四轴使用，也能作为独立工装单元加装到现有普通数控铣床上，完成阀门阀体多面孔系、液压泵壳体接合面、减速机箱体轴承孔的加工；在小批量多品种的机加工车间里，转台搭配快换底板之后，切换不同零件的夹具只需要松开两个锁紧销，十分钟内就能完成整线换型。建模过程中所有配合面都按照实际装配公差做了间隙与过盈的区分，轴承位、齿盘定位面、油缸密封槽的细节特征完整，运动部件的行程与干涉区域在装配环境里做了全程模拟，换刀动作的刀臂轨迹、转台抬起落下的升降余量都经过校验，不会出现零件硬碰撞，整套结构可以直接作为机床附件设计、自动化产线工装改造的参考底图，也方便从业者在此基础上衍生适配更大工作台规格的重载转台变体。
