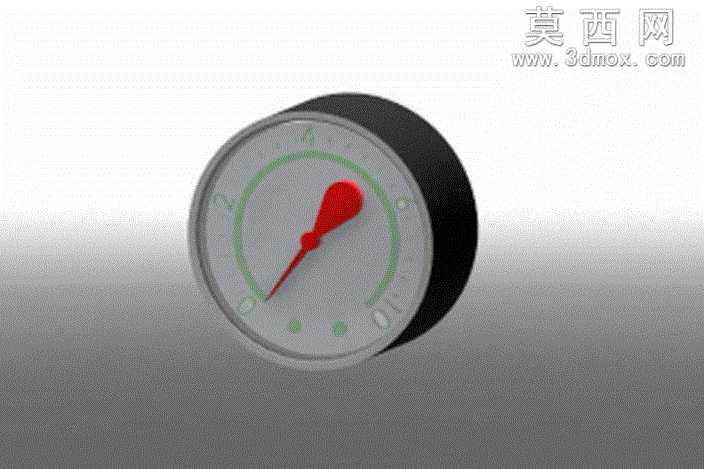

40毫米表盘径向安装压力表三维模型

本作品为40毫米小表盘压力表的三维参数化模型，建模过程以工业常用径向安装压力表的实物测绘尺寸为基准，采用SolidWorks完成全特征建模，整体结构还原度高，可直接用于工业管路系统的装配仿真、产品展示与教学演示。建模阶段首先完成基准面与基准轴的搭建，以表盘中心为原点建立全局坐标系，先构建表壳主体结构：表壳采用圆柱拉伸加圆角特征完成，外壳厚度按照常规工业压力表的1.2毫米壁厚设置，边缘做R1.5的圆角处理还原真实产品的注塑包边质感，表壳后侧预留标准外螺纹安装接头的安装位，接头特征采用螺旋线扫描生成标准M10×1外螺纹，符合常规小量程压力表的管路安装规范。表盘部分单独构建子装配体，首先生成40毫米直径的圆形表盘基体，表面刻度采用草图阵列结合包覆特征完成，刻度线按照0-1MPa量程均匀划分，长刻度对应整数值刻度位，短刻度对应0.1MPa分度值，刻度标识采用草图文字拉伸凸台0.1毫米高度还原印刷刻度的凸起质感，表盘中心预留指针转轴的安装孔位。指针组件采用薄壁拉伸加放样特征构建，红色指针尾部做配重平衡结构，针尖指向刻度位，转轴部分采用同轴心配合与表盘基体装配，可模拟指针绕轴转动的动作效果。表蒙部分采用透明亚克力材质设置，通过薄壁拉伸生成1毫米厚的圆形透明罩，边缘与表壳做重合配合，材质参数设置为透明度90%、折射率1.49，还原玻璃表蒙的通透折射效果。材质渲染阶段，表壳赋予黑色哑光塑料材质，粗糙度设置为0.6模拟橡胶包边的磨砂质感，表盘赋予白色哑光PVC材质，刻度与指针赋予高饱和度红色哑光漆材质，表蒙赋予透明玻璃材质，整体渲染采用柔和环境光加顶部主光源的布光方案，避免表蒙出现过度反光遮挡表盘刻度细节。结构设计上完全还原真实压力表的装配层级，各零件间配合关系符合实际装配逻辑，无多余冗余特征，模型特征树清晰可编辑，可根据需求修改表盘直径、量程刻度、接头规格等参数，适配不同的使用场景，可直接导入各类三维装配场景中完成管路测压部件的布局搭建，也可作为教学案例讲解工业仪表类产品的建模思路与结构组成。
