气动系统定时式冷凝水自动排放装置

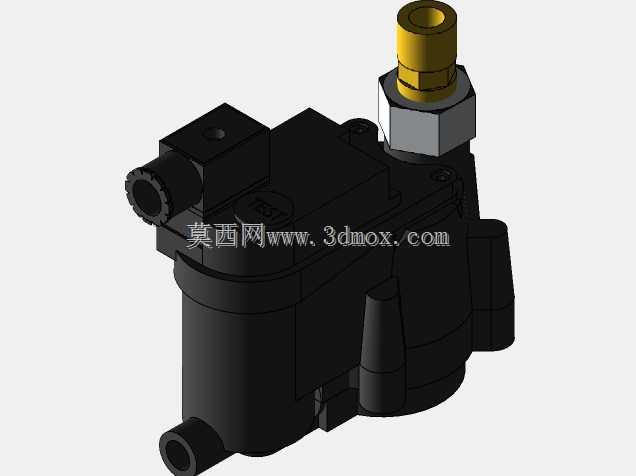

　　在气动系统的日常运维中，冷凝水积存是影响气源质量、缩短气动元件寿命的核心问题之一，这类自动排放装置正是针对该痛点设计的功能部件，主要应用在工厂气动管网末端、气源处理三联件下游、气动设备进气端等位置，负责定时排出管路内因压缩空气降温析出的液态冷凝水，避免冷凝水随气流进入气缸、电磁阀、气动马达等元件，造成元件锈蚀、密封件老化、动作卡滞等故障。从结构设计来看，该装置集成了定时控制模块与排水执行阀体，顶部的黄铜材质接头为进气接口，可直接对接气动管路的外螺纹接头，侧部的接口为排水出口，可连接软管将排出的冷凝水引导至废液收集位置，无需人工手动操作排水阀，大幅降低了设备运维的人工成本。设计过程中优先考虑了安装空间的适配性，整体采用紧凑式集成布局，

　　阀体与控制模块采用一体化装配结构，无需额外搭配独立的定时器与排水阀，减少了管路连接点，降低了泄漏风险，安装时仅需预留对应管路接口的操作空间，可直接固定在气动设备的安装板或气路支架上，适配多数工业气动设备的安装边界。装置的定时控制逻辑可根据现场工况的冷凝水产生速率调整排放间隔与排放时长，在湿度较高的车间环境、用气量大的气动系统中，可缩短排放间隔保证冷凝水及时排出，在干燥环境或用气量较小的系统中，可延长排放间隔减少压缩空气的无效损耗。阀体部分的流道设计经过优化，进水端设置了初步的杂质过滤结构，可拦截管路内的锈屑、密封带残渣等大颗粒杂质，避免杂质卡滞排水阀芯造成密封失效，排水阀芯采用耐水蚀的密封材质，

　　长期接触冷凝水也不会出现密封老化泄漏的问题。从建模细节来看，该模型完整还原了装置的外部装配特征，包括接头的螺纹段、阀体的加强筋结构、控制模块的指示灯位置、安装固定的凸台结构，可直接用于气动系统的三维布局设计、设备气路的BOM统计、安装干涉检查等工作，设计人员在进行气动系统三维布线布管时，可直接调用该模型进行装配，提前验证安装空间是否充足，避免现场安装时出现与其他元件干涉的问题。
