离心式湿蒸汽排水过滤装置结构设计

　　在蒸汽输送与换热系统的实际运行场景中，湿蒸汽携带的凝结水如果不能及时排出，会在管道内形成水击，轻则造成管路振动、阀门密封面冲蚀，重则引发换热设备效率骤降、管路焊缝开裂等故障，这类离心式排水装置正是针对这一工程痛点设计的核心配套部件。不同于常规浮球式、热动力式疏水装置的工作逻辑，该装置依托内部流道的离心力场实现汽水分层，湿蒸汽从装置筒体周向开设的斜向通孔进入内部腔室后，沿筒壁形成旋流，密度更大的液态凝结水在离心作用下被甩向筒体内壁，顺着壁面汇集到底部的集水腔后排出，而密度较小的干蒸汽则顺着中心的导杆通道向上输出，整个排水过程无需额外的活动阀芯部件，不存在运动件卡涩的失效风险，对含少量杂质的湿蒸汽工况适应性更强。从结构设计的角度来看，

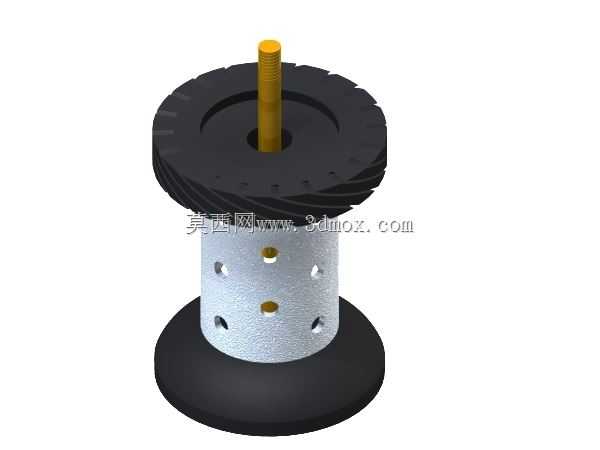

　　装置整体采用三段式同轴布局，底部为圆盘形的安装基座，安装时可直接对接管路法兰，基座平面的平面度公差控制在0.1mm以内，保证对接密封面的压紧受力均匀，避免安装后出现蒸汽泄漏；中部为带均布通孔的圆柱形工作筒体，筒体壁厚根据常用1.6MPa蒸汽工况的耐压要求计算取值，周向开孔的角度经过流场仿真优化，既保证进入筒体的蒸汽能够形成稳定的旋流场，又不会因为开孔过大造成蒸汽短路直排；上部的带齿形外缘的圆盘为导流整流结构，外缘的齿形槽可以对进入装置前的蒸汽进行预整流，降低入口紊流对内部离心流场的干扰，中心伸出的金属导杆一方面作为内部旋流的中心定位基准，另一方面可作为检修时的提拉受力部件，方便将整个内芯从管路中抽出清理。在实际选型适配时，

　　需要重点关注装置的外径尺寸与安装管路的通径匹配度，装置整体的轴向安装高度需要预留足够的检修抽拉空间，避免周边管路或支架遮挡导致后期维护困难；筒体上的开孔总面积经过通流能力计算，要匹配系统的最大蒸汽流量，避免开孔面积不足造成装置前后的蒸汽压损过大，影响末端蒸汽设备的工作压力。这类装置常被应用在印染、食品加工、化工换热等饱和蒸汽使用场景的管路过滤器后端，和常规过滤装置配合使用，既可以拦截蒸汽中的固体杂质，又可以连续排出凝结水，相比传统疏水阀，其抗污堵能力更强，维护周期更长，适合在杂质含量较高、工况波动较大的蒸汽系统中使用。建模过程中对各部件的配合公差做了对应设置，筒体与上下基座的配合采用过渡配合，保证组装后的同轴度，避免旋流场因为部件偏心出现偏流，影响汽水分离的效率。
