双向带孔螺纹转动螺套结构设计

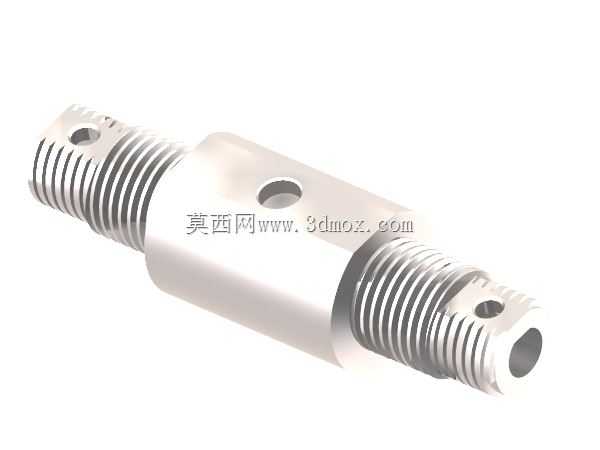

　　这类双向带孔螺纹转动螺套，在直线往复传动机构里是核心的运动转换零件，常见于工装夹具的夹紧调节单元、小型升降平台的微调机构、纺织机械的张紧调节组件里，承担把旋转运动转化为直线位移，或是通过自身转动带动两侧配套螺杆实现同步相向/相背运动的作用。从结构设计来看，零件中段为光轴定位段，表面做了高光洁度处理，用于和安装基座的衬套孔配合，作为转动的支撑基准，这一段的直径公差通常取h7级，保证转动时无卡滞、径向跳动量控制在0.02mm以内，避免传动过程中出现偏载磨损。两端为对称布置的外螺纹段，螺纹旋向相反，牙型选用传动效率更高的梯形牙，相比普通三角螺纹，梯形牙的牙根强度更高，承载能力更强，适合频繁正反转的传动场景，螺纹收尾处做了退刀槽处理，

　　避免螺纹加工时出现牙型不完整的问题，也能保证配套螺母拧到行程末端时的定位精度。零件上分布的径向通孔，主要用于穿装锁紧销或是操作杆，既可以在装配完成后穿入销钉限制螺套的轴向窜动，也能在需要手动调节的场景下，插入杆类工具转动螺套实现位置调整，孔的位置做了对称度公差约束，保证操作时受力均匀，不会出现单边受力导致的螺套变形。设计时需要重点考虑安装边界，中段光轴的长度要匹配安装基座的支撑宽度，两端螺纹的有效行程要满足机构的最大调节距离，径向孔的直径要兼顾操作强度和零件本身的刚性，不能因为开孔过大导致中段光轴的抗扭强度不足，尤其是在频繁带载转动的工况下，开孔位置的应力集中区域需要做圆角过渡处理，降低长期交变载荷下的断裂风险。实际应用中，

　　这类螺套通常会搭配铜质衬套安装在基座上，减少转动时的磨损，两端的配套螺杆需要做表面淬火处理，提升螺纹接触面的耐磨性能，装配时要保证两端螺杆的同轴度，避免螺套转动时出现别劲的情况，日常维护时定期在螺纹面和支撑段涂抹润滑脂，能有效降低传动噪音，延长零件的使用寿命。在建模过程中，需要重点还原螺纹的牙型参数、退刀槽的尺寸、径向孔的位置度，以及各段轴径的过渡圆角，这些细节直接影响后续加工时的工艺合理性，比如过渡圆角的大小要匹配车刀的刀尖圆弧，避免加工时出现过切或是应力集中的问题，螺纹的长度要预留出足够的空刀量，保证螺纹加工的完整性。
